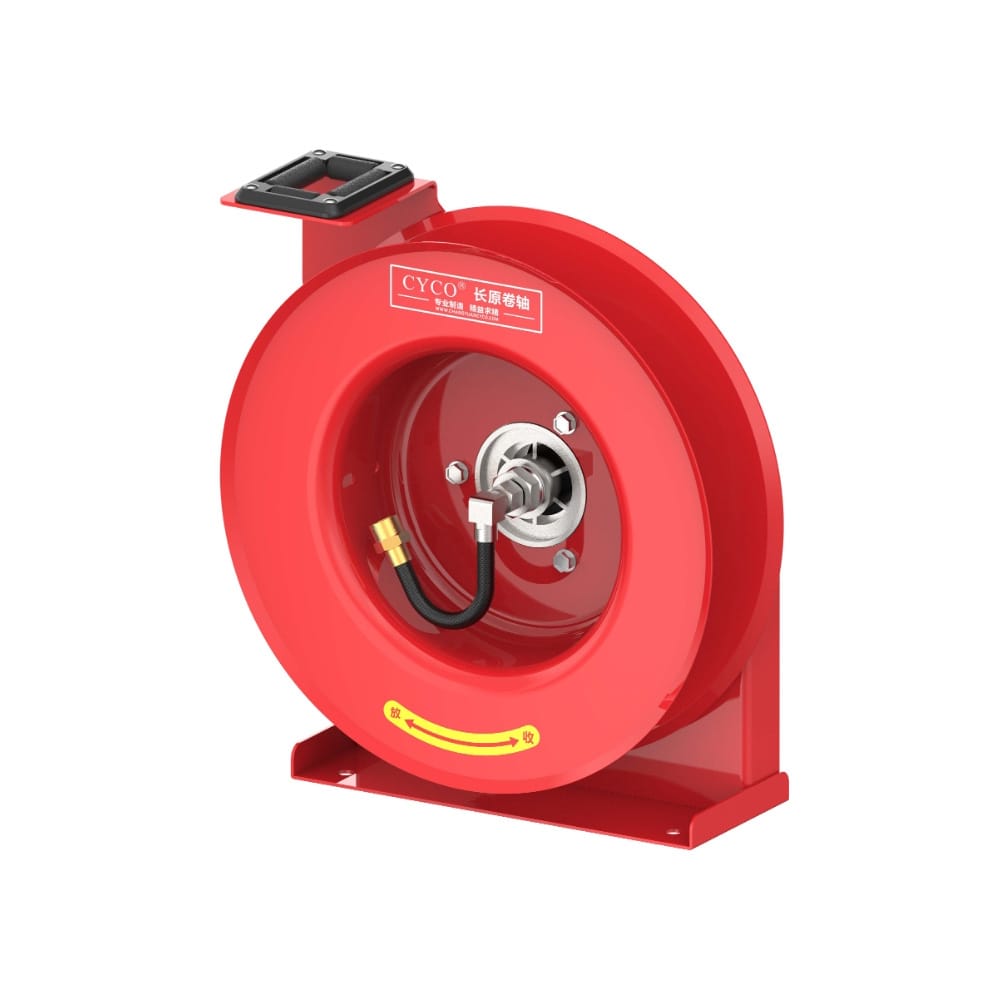

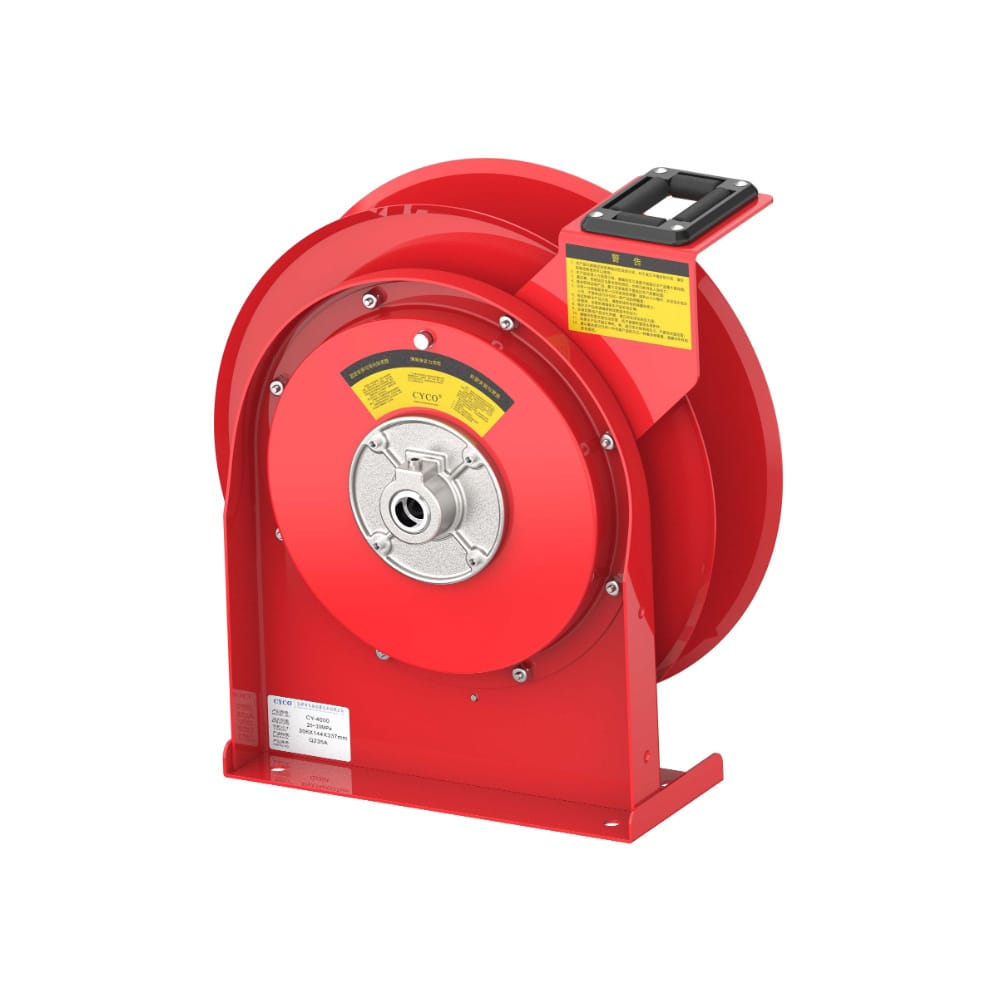

Hose Reel CY-30/40/50 Series
Category
Hose Reels, Spring-Driven Hose Reels
Construction Material
Heavy-duty steel with corrosion-resistant powder coating
Drive Mechanism
Spring-driven with enclosed clutch-type drive spring
Mounting Options
Wall, ceiling, or floor mounting (flexible installation)
Applications
Low-pressure gas/water, medium-pressure oil, high-pressure oil (industrial, construction, workshop use)
Max Operating Temperature
65°C (low-pressure), 99°C (medium & high-pressure)
Hose Compatibility
Hose ID: 6–13 mm; Hose OD: 12–22 mm; Lengths: 6–15 m (20–50 ft)
Pressure Rating Range
21 Bar (low-pressure), up to 345 Bar (high-pressure)
سلسلة بكرة الخرطوم CY-30/40/50
**الفئة:**بكرات الخراطيم، بكرات الخرطوم التي تعمل بنابض
نظرة عامة
سلسلة CY-30/40/50 هي بكرة خرطوم تعمل بنابض احترافية مصممة خصيصا لبيئات صناعية وبنائية وورش عمل متطلبة. تم بناء هذا الحل متعدد الاستخدامات ببناء فولاذي ثقيل وطلاء مسحوق مقاوم للتآكل، ويوفر إدارة خرطوم موثوقة عبر تطبيقات الغاز والماء منخفض الضغط، والزيت متوسط الضغط، وزيت الضغط العالي، مع خيارات تثبيت ناعمة وخالية من التشابك وتركيب مرن.
الميزات الرئيسية
- توقف المخزن القابل للتعديل – يقفل الخرطوم على أي طول مرغوب خارج البكرة لمرونة التشغيل
- ذراع التوجيه القابلة للتعديل – خيارات تموضع متعددة للاستخدام المتعدد وضبط الميدان
- زنبرك القيادة المغلق – آلية قابض مغلقة بالكامل تحمي من الأضرار البيئية واللف العكسي
- زنبرك الدفع طويل العمر – قلب عمود البكرة من نوع القابض يلغي تقريبا تلف النابض الناتج عن اللف العكسي
- بناء الفولاذ الثقيل بدرجة احترافية – تصميم قاعدة واحدة يعظم كفاءة المساحة
- معالجة مقاومة للتآكل – الطلاء المسحوق الفردي على جميع مكونات الفولاذ يضمن المتانة
- تركيب مرن – تركيب سهل على الجدران أو السقف أو الأرضية لأي تكوين لمساحة العمل
التطبيقات
مثالي للمنشآت الصناعية، مواقع البناء، الورش، مراكز الخدمة العامة، وأي بيئة تتطلب إدارة منظمة وموثوقة للخراطيم.
المواصفات البعدية
| البعد | النموذج 1 (مم) | موديل 2 (مم) | موديل 3 (مم) | موديل 4 (مم) | موديل 5 (مم) |
|---|---|---|---|---|---|
| أ | 284 | 327 | 365 | 448 | 448 |
| ب | 282 | 314 | 356 | 419 | 419 |
| ج | 220 | 203 | 248 | 248 | 248 |
| د | 105 | 64 | 64 | 64 | 64 |
| E | 153 | 143 | 156 | 149 | 184 |
فتحات تثبيت القاعدة: قطر 8.7 مم (أربعة فتحات)
نماذج المنتجات والمواصفات
بكرات الغاز/الماء منخفضة الضغط (درجة الحرارة القصوى: 65°C)
| النموذج | الوزن (كجم) | ضغط أقصى (بار) | معرف الخرطوم (مم) | خرطوم OD (مم) | مخرج (NPT) | المدخل (معاهدة عدم الانتشار غير المحدودة) | طول الخرطوم (متر/قدم) |
|---|---|---|---|---|---|---|---|
| 34-7.5 OLP | 8 | 21 | 6 | 12 | 1/4" | 3/8" | 7.5 (25) |
| 36-6 OLP | 8 | 21 | 10 | 15 | 1/4" | 3/8" | 6 (20) |
| 44-10.5 OLP | 9 | 21 | 6 | 12 | 1/4" | 3/8" | 10.5 (35) |
| 46-7.5 OLP | 9 | 21 | 10 | 15 | 1/4" | 3/8" | 7.5 (25) |
| 54-15 OLP | 12 | 21 | 6 | 12 | 1/4" | 3/8" | 15 (50) |
| 56-10.5 OLP | 11 | 21 | 10 | 15 | 1/4" | 3/8" | 10.5 (35) |
| 56-15 OLP | 16 | 21 | 10 | 15 | 1/4" | 3/8" | 15 (50) |
| 58-7.5 OLP | 12 | 21 | 13 | 19 | 1/2" | 3/8" | 7.5 (25) |
| 58-10.5 OLP | 18 | 21 | 13 | 19 | 1/2" | 3/8" | 10.5 (35) |
| 58-15 OLP | 19 | 21 | 13 | 19 | 1/2" | 3/8" | 15 (50) |
بكرات الزيت متوسطة الضغط (درجة الحرارة القصوى: 99°C)
| النموذج | الوزن (كجم) | ضغط أقصى (بار) | معرف الخرطوم (مم) | خرطوم OD (مم) | مخرج (NPT) | المدخل (معاهدة عدم الانتشار غير المحدودة) | طول الخرطوم (متر/قدم) |
|---|---|---|---|---|---|---|---|
| 54-10.5 OMP | 14 | 190 | 6 | 13 | 1/4" | 3/8" | 10.5 (35) |
| 56-9 OMP | 14 | 155 | 10 | 18 | 3/8" | 3/8" | 9 (30) |
| 58-7.5 OMP | 15 | 138 | 13 | 22 | 1/2" | 3/8" | 7.5 (25) |
| 58-10.5 OMP | 19 | 138 | 13 | 22 | 1/2" | 3/8" | 10.5 (35) |
بكرات الزيت عالية الضغط (درجة الحرارة القصوى: 99°C)
| النموذج | الوزن (كجم) | ضغط أقصى (بار) | معرف الخرطوم (مم) | خرطوم OD (مم) | مخرج (NPT) | المدخل (معاهدة عدم الانتشار غير المحدودة) | طول الخرطوم (متر/قدم) |
|---|---|---|---|---|---|---|---|
| 54-9 OHP | 14 | 345 | 6 | 15 | 1/4" | 1/4" | 9 (30) |
| 54-10.5 OHP | 18 | 345 | 6 | 15 | 1/4" | 1/4" | 10.5 (35) |
| 56-7.5 OHP | 15 | 276 | 10 | 19 | 1/4" | 1/4" | 7.5 (25) |
لماذا نختار سلسلة CY-30/40/50
- المتانة – الفولاذ الثقيل مع حماية من البودرة يتحمل الظروف الصناعية القاسية
- السلامة – نابض القيادة المغلق يمنع التلف العرضي ويطيل عمر المعدات
- الكفاءة – السحب المدفوع بالزنبرك يلغي اللف اليدوي ويقلل من إرهاق المشغلين
- التعددية – تصنيفات ضغط متعددة وتكوينات الخراطيم تدعم تطبيقات متنوعة
- توفير المساحة – تصميم مدمج بقاعدة واحدة يناسب أي تخطيط مساحة عمل
- صيانة منخفضة – البناء المقاوم للتآكل يقلل من متطلبات الصيانة
