دليل اختيار فوهة تنظيف الخزان الدوار لعام 2026: الدوران الحر مقابل الدوران المتحكم فيه

النقاط الرئيسية (ملخص سريع)

• الفوهات الدورانية الحرة أبسط وأرخص بنسبة 20–40٪، لكن سرعة الدوران تختلف حسب الضغط — حيث يمكن للانخفاض من 60 إلى 45 PSI أن يقلل التغطية من 100٪ إلى 80٪.
• فوهات دوران محكمة تحافظ على سرعة ثابتة (عادة 2–6 دورات في الدقيقة) عبر 30–120 PSI، مما يوفر تنظيفا قابلا للتكرار ومثبتا — وهو أمر أساسي لتقنية الدواء ونظام التصنيع الصناعي الغذائي.
• اللزوجة مهمة: الفوهات الحرة الدوران تتباطأ بنسبة ~40٪ في سوائل 150 كوب حر؛ الدوران المتحكم به يعوض ذلك بمحرك التوربين.
• TCO يفوز: في مثال أدوية لمدة 5 سنوات و5,000 دورة أدوية، كان التدوير الحر أقل تكلفة بنسبة 27٪ (9,000 دولار مقابل 11,450 دولار)، لكن فشل تنظيف واحد في السنة يقلب الوضع الاقتصادي.
• قاعدة الاختيار: التطبيقات المصحح → التدوير المسيطر عليه. تربة خفيفة + ضغط مستقر → الدوران الحر. التربة الثقيلة أو السوائل اللزجة → دوران محكم.

جدول المحتويات

1. [ما يساعدك هذا الدليل على حله](#1-ماذا-ماذا-هذا-يساعدك-في الحل)
2. [الفرق الأساسي: توليد عزم الدوران والتحكم في الدوران] (#2-الفرق الأساسي في توليد عزم الدوران والتحكم في الدوران)
3. [مقارنة الأداء: التغطية، زمن الدورة، وكفاءة التنظيف] (#3-مقارنة-أداء-تغطية-دورة-وقت-وكفاءة التنظيف)
4. [تحليل الموثوقية الميكانيكية وعمر التآكل] (#4-تحليل الموثوقية الميكانيكية والاستهلاك على الحياة)
5. [دليل اختيار التطبيق المحدد](#5-دليل اختيار خاص بالتطبيق)
6. [حساب إجمالي تكلفة الملكية](#6-حساب إجمالي تكلفة الملكية)
7. [أخطاء التركيب والصيانة الشائعة](#7-أخطاء شائعة-في التركيب والصيانة)
8. [الأسئلة الشائعة](#8-الأسئلة الشائعة)
9. [الخاتمة والإجراءات التالية](#9-الاستنتاج-و-الأفعال التالية)

1. ما الذي يساعدك عليه هذا الدليل في حله

تنظيف الخزان نادرا ما يكون مشكلة "فوهة واحدة تناسب الجميع". المشاكل الشائعة — مثل فترات طويلة، إزالة التربة غير المكتملة، فشل المحامل المبكر، التغطية غير المتوقعة، الاستخدام المفرط للمياه — غالبا ما تعود إلى عدم تطابق آلية دوران الفوهة ومتطلبات التطبيق.

الفوهات الحرة الدوران تعتمد فقط على قوة تفاعل النفاثة للدوران. هي بسيطة، منخفضة التكلفة، وتحتوي على أجزاء متحركة أقل. ومع ذلك، تعتمد سرعة الدوران كليا على ضغط المدخل ولزوجة السائل، مما يعني أن ثبات التغطية يختلف بين الدورات.

فوهات الدوران المسيطر عليها تستخدم التروس الداخلية أو التوربينات أو الريشات لتنظيم سرعة الدوران بشكل مستقل عن تقلبات الضغط. توفر أنماط رش متوقعة ومتكررة لكنها تأتي بتكلفة أولية أعلى وصيانة أكثر تعقيدا.

يوفر هذا الدليل الأساس الكمي لاختيار يوازن بين أداء التنظيف، والموثوقية الميكانيكية، وتكلفة دورة الحياة.

2. الفرق الأساسي: توليد العزم والتحكم في الدوران

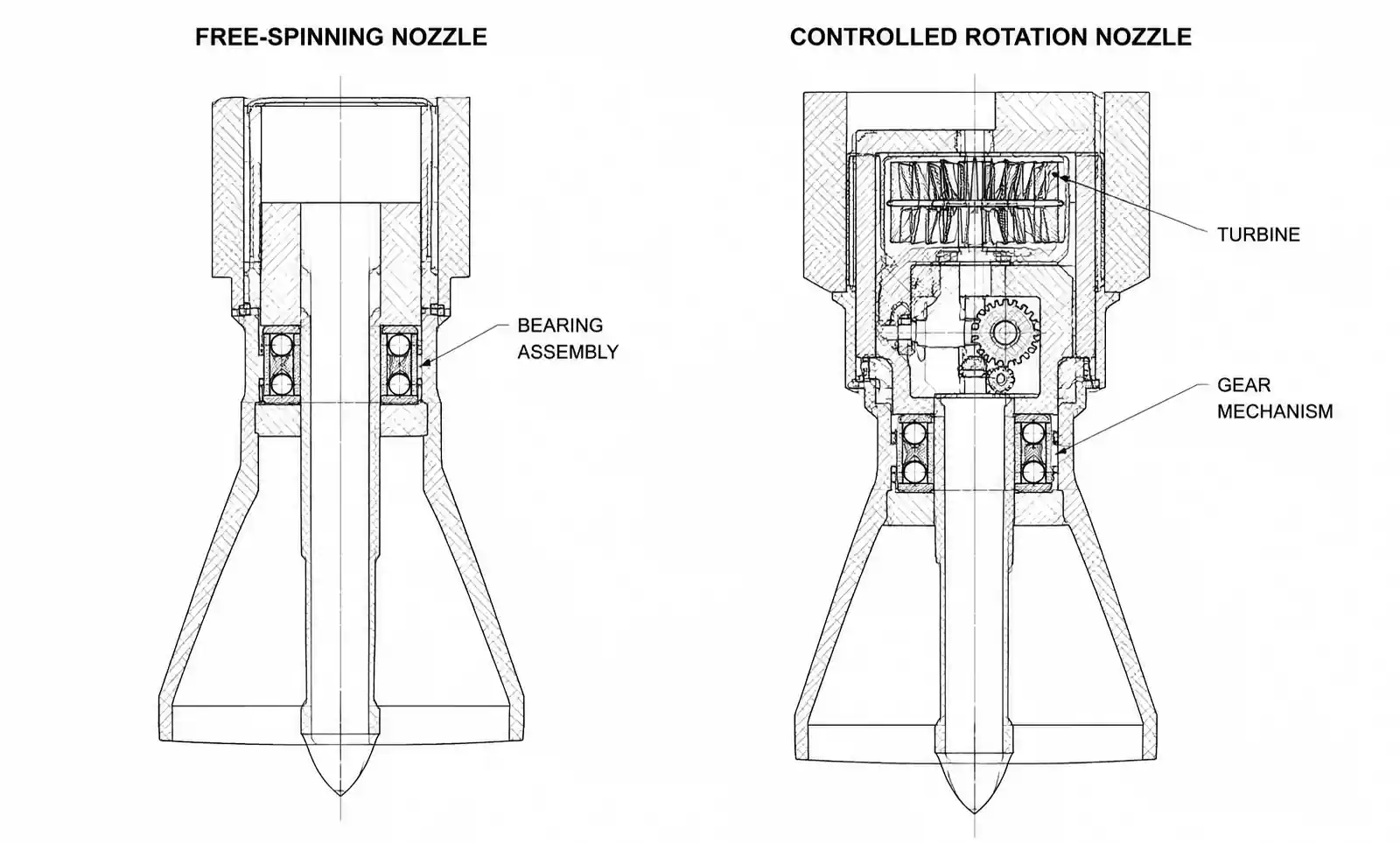

! آلية دوران حر مقابل آلية دوران متحكم بها

2.1 الفوهات الحرة الدوران: عزم تفاعل النفاث

تولد الفوهات الدوارة ذات الدوران الحر عزم دوران من خلال قوة رد فعل النفاثة. سرعة الدوران ω تحكمها إلى:

ω ∝ (التدفق × السرعة × ذراع العزوم) / (القصور الذاتي + احتكاك المحمل)

تزداد سرعة الدوران تقريبا بشكل متناسب مع ضغط المدخل. بالنسبة لفوهة دوران حرة بحجم 1 بوصة نموذجية: 3–5 دورة في الدقيقة عند 20 PSI حتى 15–20 دورة في الدقيقة عند 80 PSI. في الاختبارات الميدانية باستخدام شراب الذرة بقوة 150 كوب حرارة، انخفضت سرعة الدوران ~40٪ مقارنة بالماء عند نفس الضغط.

القيد الرئيسي: لا يوجد تنظيم للسرعة. إذا تقلب ضغط المدخل (وهو أمر شائع في أنظمة متعددة المناطق)، تتغير سرعة الدوران، مما يؤثر على تداخل نمط الرش. فوهة مصممة لتغطية 100٪ خلال 5 دقائق عند 60 PSI قد تحقق فقط 80٪ عند 45 PSI.

2.2 فوهات دوران محكمة: آليات التروس أو التوربين

تتضمن فوهات الدوران المتحكم بها توربينا يدير سلسلة تروس تنظم السرعة. يقيد المنظم أو آلية الهروب الدوران إلى قيمة محددة مسبقا (مثل 3 دورات في الدقيقة أو 6 دورات في الدقيقة) عبر نطاق تشغيل واسع (عادة بين 30–120 PSI).

سرعة الدوران = ثابت (ضمن نطاق ضغط التصميم) انخفاض الضغط = فقدان الفتحة + استخراج التوربين + احتكاك المحمل

عادة ما تكون عقوبة انخفاض الضغط أعلى من 5–10 رطل لكل بوصة مربعة من الفوهة الدوارة الحرة — وهي تكلفة التنظيم الميكانيكي. الفائدة: تغطية متوقعة وقابلة للتكرار. فوهة دوران متحكم بها عند 3 دورات في الدقيقة و40 PSI تعطي نفس سرعة 3 دورات في الدقيقة عند 80 PSI.

جدول ملخص المقارنة 2.3

3. مقارنة الأداء: التغطية، وقت الدورة، وكفاءة التنظيف

3.1 تغطية الرش والتداخل

بالنسبة لفوهة دوارة ذات فهرسة عمودية 360°:

زمن الدورة = (360° / سرعة الفهرسة) × (360° / سرعة الدوران)

الدوران الحر: انخفاض الضغط من 60 إلى 40 رطل لكل بوصة مربعة في منتصف الدورة يمدد دورة اسمية مدتها 5 دقائق إلى 7.5 دقائق — أي استهلاك ماء أطول بنسبة 50٪ وتأخر في الاستجابة.

دوران محكم: زمن دورة ثابت بغض النظر عن تغير الضغط — أمر حاسم للتحقق من الأدوية وجودة الغذاء حيث تتطلب المتطلبات التنظيمية أداء متكررا.

📘 لفهم أعمق لكيفية تحديد نصف قطر التنظيف وقوة الاصطدام لتغطية فعالة، راجع دليل شرح نصف قطر التنظيف: كيفية تحديد حجم فوهتك.

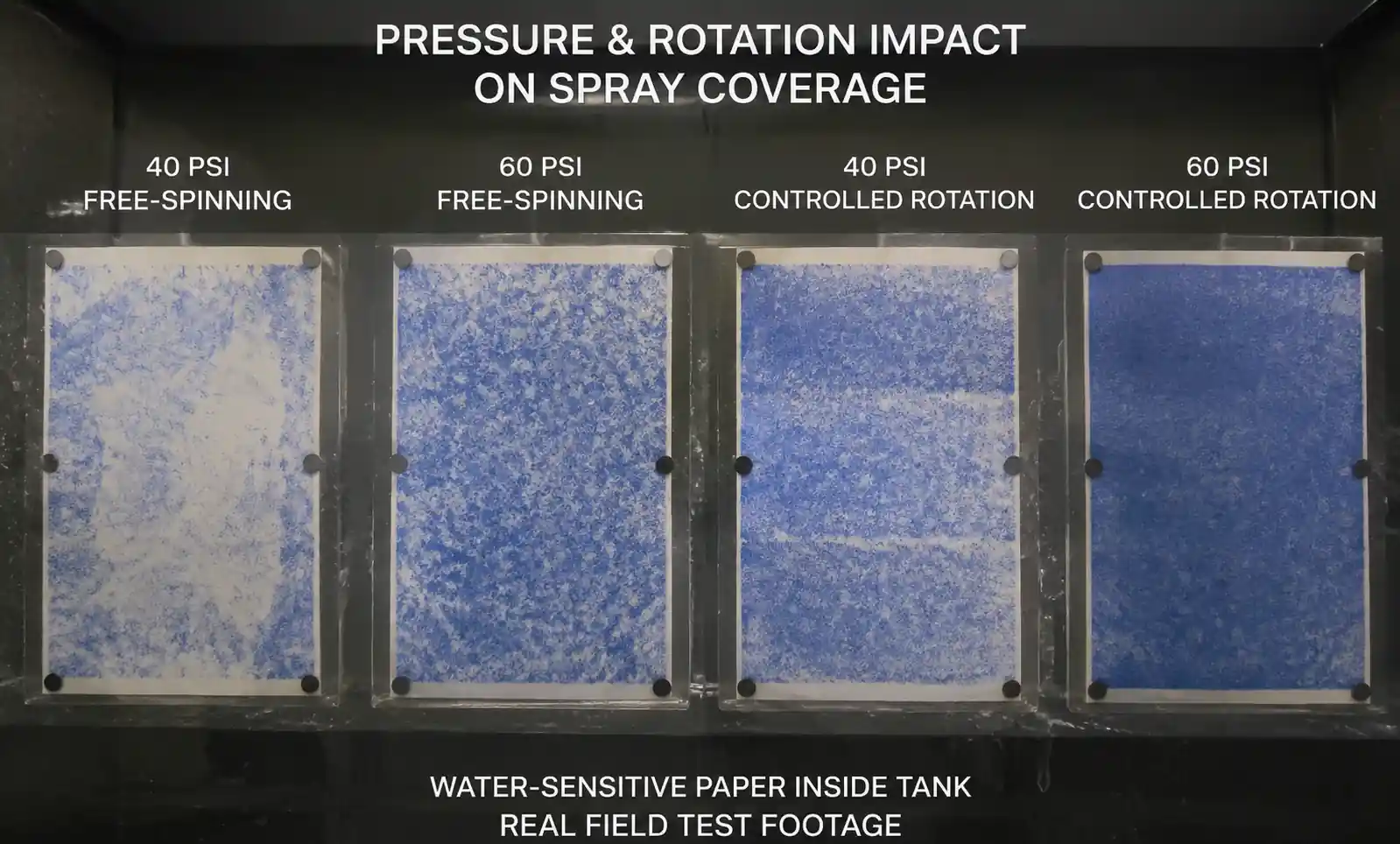

! مقارنة نمط تغطية 2-رش

3.2 قوة الاصطدام وإزالة التربة

تعتمد قوة الاصطدام F على التدفق Q وسرعة النفاثة v:

F ≈ ρ × Q × v

الضغط الأعلى يزيد دائما من قوة الاصطدام — لكلا النوعين. لكن هناك تأثير تفاعل:

• دوران حر: ضغط أعلى = دوران أسرع = تقليل زمن التوقف لكل مساحة.
• دوران محكم: السرعة الثابتة = الضغط الأعلى يزيد من قوة الاصطدام بدون مما يقلل من وقت السكون.

في تطبيقات التربة الثقيلة (البروتينات المخبوزة، راتنجات البوليمر)، يمكن أن يكون هذا الفرق بين التنظيف المقبول وغير المقبول.

3.3 استهلاك الماء والمواد الكيميائية

تنظيف أوعية خلط الفولاذ المقاوم للصدأ سعة 3000 جالون ببقايا الألبان:

نقطة مهمة: عند الضغط المنخفض، كان الدوران الحر يتطلب دورة ثانية (إجمالي 360 جالون). يتم الدوران المتحكم به في دورة واحدة عبر نطاق الضغط.

4. تحليل الموثوقية الميكانيكية وعمر التآكل

4.1 تآكل المحامل والختم

من دراسة ميدانية استمرت 24 شهرا عبر 15 منشأة لتنظيف خزانات الأدوية:

كان للدوران الحر فترات أطول لكن تكلفة أقل لكل حدث. تفوقت الفوهات المتقدمة المتحكم بها مع محامل السيراميك على كليهما، مما يبرر تميزها في التطبيقات عالية الاستخدام.

🔧 للحصول على نهج منهجي لتشخيص تآكل الفوهة ومنع الفشل المبكر، يرجى الرجوع إلى دليل تحليل فشل الفوهة في أنظمة إزالة الكبريت.

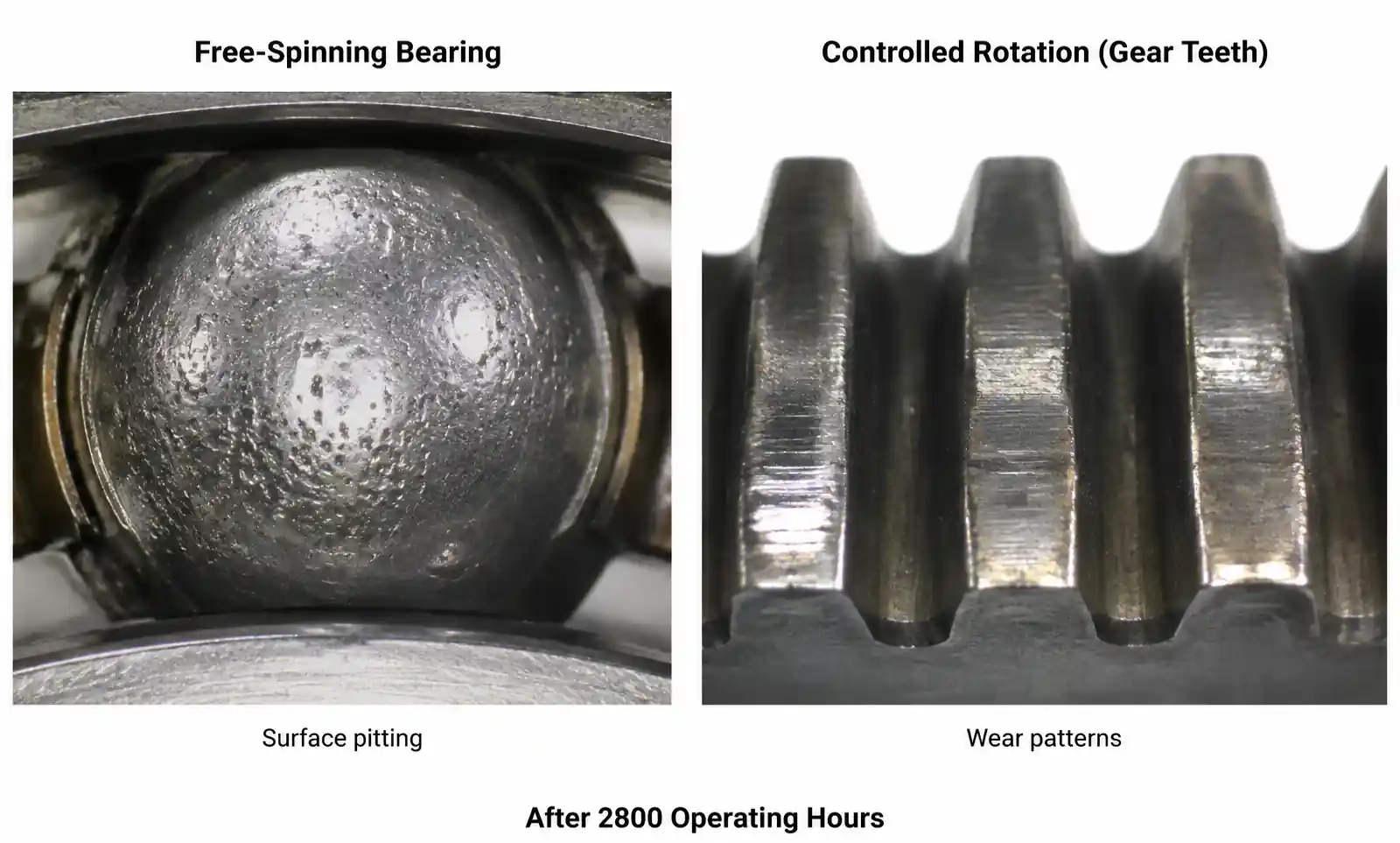

! مقارنة بثلاثة محامل

4.2 مقاومة الانسداد

الفوهات الحرة الدوران لها هندسة داخلية أبسط — تدفق مستقيم مع اضطراب طفيف — مما يجعلها أقل عرضة لتراكم الحطام. فوهات الدوران المتحكم بها تحتوي على شفرات توربين ومساحات ضيقة تحبس الجسيمات.

قاعدة عامة:

• المواد الصلبة المعلقة أو عدم وجود ترشيح دقيق → الدوران الحر
• سائل نظيف أو مصفى مسبقا → الدوران المتحكم فيه مقبول

4.3 اعتبارات السوائل الكاشطة/التآكل

العجينات الكاشطة تسرع من تآكل جميع الأجزاء المتحركة. الدوران المتحكم به يتطلب تروس سيراميك أو كربيد (غالي الثمن). الدوران الحر يقضي تماما على التروس — فاستخدام محامل السيراميك والفتحات المقلبة يمكن أن يطيل العمر بشكل كبير.

مثال: خليط الألومينا (5٪ صلب، درجة حموضة 10) — فوهات الدوران الحر المصنوعة من الفولاذ المقاوم للصدأ استمرت 800 ساعة؛ التحول إلى محامل ونفاثات كربيد السيليكون مدد هذا العدد إلى 3,000 ساعة.

5. دليل اختيار التطبيق الخاص

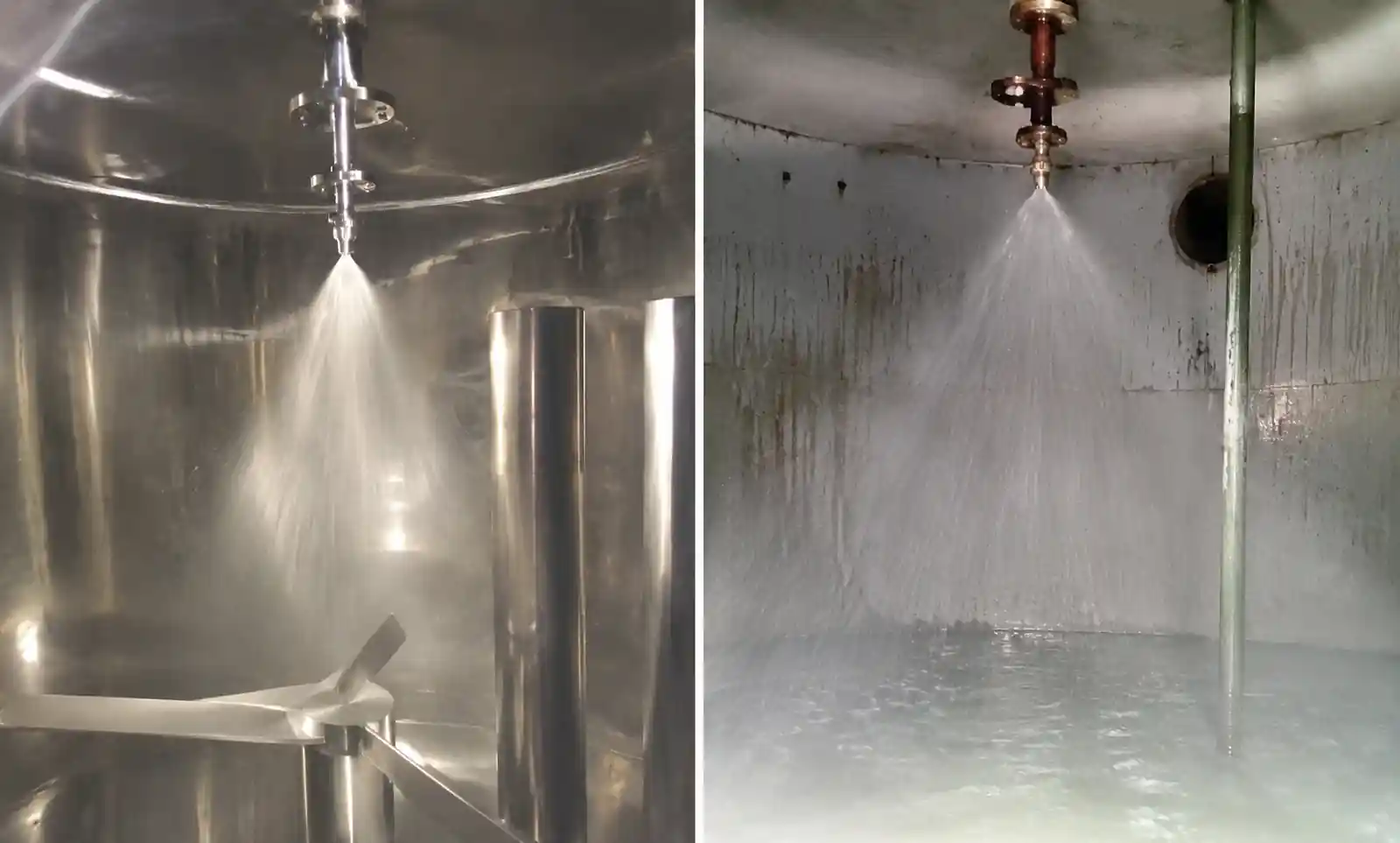

! 4 أمثلة لتطبيق تنظيف الخزان

5.1 قسم الأغذية والمشروبات CIP

الجهات التنظيمية (إدارة الغذاء والدواء، وزارة الزراعة الأمريكية، EEDG) تتطلب إثباتا موثقا للتغطية. الدوران المتحكم به مفضل بشدة لتحقيق اتساق التحقق.

توصية: 3–4 دورات في الدقيقة للخزانات التي تصل إلى 5,000 جالون، 2–3 دورات في الدقيقة للسفن الأكبر. أختام EPDM بدون stainless 316L حتى 180°F. فحص سنوي للختم/المحمل.

5.2 الأدوية (cGMP)

الدوران المتحكم به أمر شبه شامل. التكرار يبرر التكلفة الأعلى. السوائل اللزجة (الشرابات، المعلقات) تفضل أيضا الدوران المتحكم به.

التوصية: قطع مبللة بسعة 316 لتر، أختام PTFE أو FFKM، 40–100 PSI. يجب على المورد تقديم توثيق IQ/OQ وتتبع المواد.

5.3 التخزين الصناعي والسائب (حساس للتكلفة)

التربة الخفيفة، الضغط المستقر، لا حاجة للتحقق → الغزل الحر يتفوق. فوهة الدوران الحر بقيمة 400 دولار توفر ~90٪ من فعالية التنظيف لفوهة متحكم بها بقيمة 1,200 دولار مع نصف تكلفة الصيانة.

5.4 التربة الثقيلة وبقايا البوليمر

يسمح الدوران المتحكم به بتحسين مستقل للضغط (الاصطدام) والسرعة (زمن البقاء). الدوران الحر يجمع بين هذه المتغيرات — الضغط الأعلى يزيد التأثير لكنه يقلل من السكون.

التوصية: فوهات تتحكم بها بسرعة 2–3 دورات في الدقيقة حتى 120 PSI. فكر في الدورات المرحلية: طور النقع عالي الضغط (ثابت/بطيء)، تليها التنظيف الديناميكي.

مصفوفة القرار 5.5

6. حساب إجمالي تكلفة الملكية

6.1 مثال عملي: خزان دوائي سعة 3000 جالون، أفق 5 سنوات

افتراضات:

• 2× دورة/يوم، 250 يوم/سنة = 1,000 دورة/سنة، 5,000 دورة إجمالا
• الدوران الحر: 450 دولارا في البداية، 120 دولارا للصيانة كل 2800 ساعة (~1400 دورة)، دورة 5 دقائق، 150 جالون/دورة
• متحكم بها: 1,100 دولار في البداية، 200 دولار صيانة كل 2,200 ساعة (~1,100 دورة)، دورة 5 دقائق، 150 جالون/دورة
• الماء: 0.005 دولار/جالون؛ عمالة الصيانة: 80 دولارا في الساعة؛ وقت التوقف: 500 دولار في الساعة

الدوران الحر ينخفض بنسبة 27٪ من إجمالي التكاليف (TCO). لكن، إذا تطلب حتى عطل تنظيف واحد في السنة تدخلا يدويا (4 ساعات × 500 دولار = 2000 دولار سنويا، 10000 دولار على مدى 5 سنوات)، يصبح التناوب المتحكم فيه الخيار الأقل مخاطرة.

6.2 الحساسية

• معدل نقل عالي (3–5 دورات في اليوم): الدوران المتحكم به يدفع للأمام (تهيمن توفير وقت التوقف في السوق).
• التكرار المنخفض (1–2 دورة/أسبوع): الانتصارات الحرة في الاقتصاد.

قم بتشغيل TCO الخاص بك مع معايير التشغيل الفعلية. يمكن أن يتراوح الفرق بين 5,000 و20,000 دولار طوال عمر الأصل.

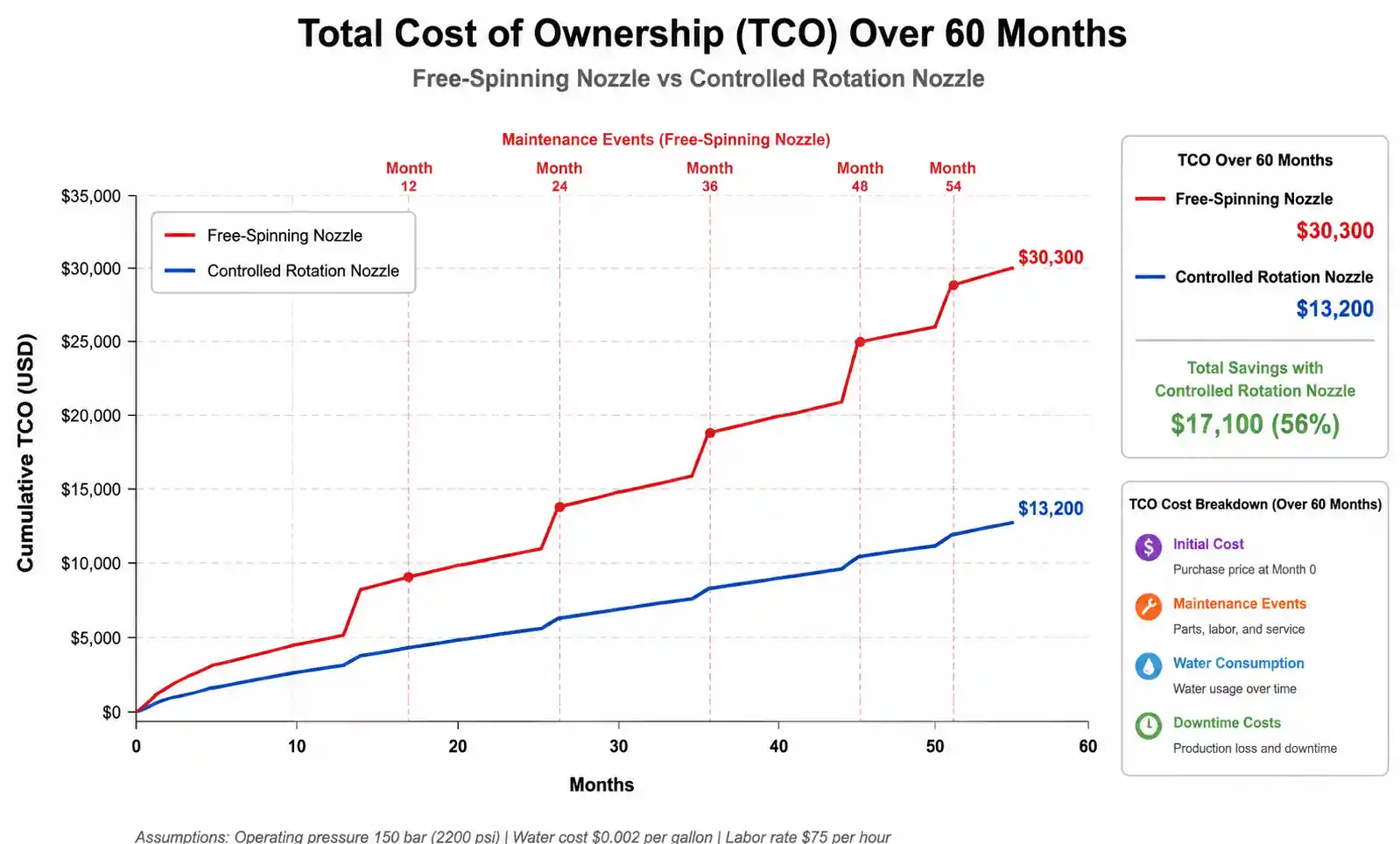

! 5-مجموع-التكلفة-الرسمية-البيانية

7. الأخطاء الشائعة في التركيب والصيانة

خطأ #1: ضغط مدخل غير صحيح تحقق من الضغط عند مدخل الفوهة — قد تظهر المقاييس عند تفريغ المضخة ارتفاعا بمقدار 10–20 PSI بسبب خسائر الأنابيب. قم بتركيب عداد عند مدخل الخزان أو احسب انخفاض الضغط.

الخطأ #2: الترشيح غير الكافي

• دوران محكم: الحد الأدنى 100 شبكة (150 ميكرون)
• الدوران الحر: الحد الأدنى 40 شبكة (400 ميكرون) تستخدم العديد من أنظمة CIP مصفاة شبكية تتراوح بين 10–20 — وهي غير كافية.

⚠️ فهم الأسباب الجذرية لفشل الفوهة—من التآكل إلى الانسداد—يمكن أن يساعدك على تجنب هذه الأخطاء المكلفة. راجع دليل أوضاع فشل الفوهات والإصلاحات لتشخيصات تفصيلية.

الخطأ #3: تجاهل لزوجة السوائل البيانات القائمة على الماء لا تترجم إلى سوائل لزجة. إذا تجاوزت اللزوجة 20 cpP، اطلب بيانات الشركة المصنعة عند اللزوجة الفعلية. فوهة تدور بحرية بقوة 10 دورات في الدقيقة عند 60 رطل لكل بوصة مربعة مع تباطؤ الماء إلى 4 دورات في الدقيقة في شراب الذرة 80 كوب مكعب — رفضات دفعات.

خطأ #4: عدم كفاية تزييت/فحص الختم للمحمل تتطلب الفوهات المسيطرة عليها المزلق خارجيا شحم كل 500–1000 ساعة. تعتمد الأنواع المزيتة بالسائل على سائل العمليات النظيف. افحص الأختام كل 1000 ساعة أو سنويا — الصيانة التفاعلية تؤدي إلى توقف غير مخطط له.

خطأ #5: إغفال وقت تسليم قطع الغيار يمكن أن يكون للمكونات الخاصة (التوربينات، خرطوشات التروس، المحامل الخزفية) فترة انتظار تتراوح بين 4 إلى 8 أسابيع. حافظ على مجموعة فوهة احتياطية كاملة بالإضافة إلى المواد الاستهلاكية لدورتي صيانة.

8. الأسئلة الشائعة

هل يمكنني تحويل فوهة الدوران الحر إلى دوران متحكم به؟ لا. الآليات مختلفة جوهريا. يجب عليك استبدال الفوهة بالكامل.

أيهما أفضل لدرجة حرارة CIP العالية (180–200°فهرنهايت)؟

كلاهما يمكن أن يعمل مع الأختام المناسبة. يتعامل EPDM حتى 180°F; يمتد FFKM أو الجرافيت إلى 200°F+. تحقق مع الشركة المصنعة لديك.

هل تعمل فوهات الدوران المتحكم بها عند ضغط منخفض (20–30 PSI)؟ معظمها يتطلب حد أدنى من 30 إلى 40 PSI لتوليد عزم توربين كاف. يمكن للدوران الحر أن يعمل حتى 15–20 رطل لكل بوصة مربعة لكنه يدور ببطء شديد.

كيف أحسب سرعة الدوران المناسبة لحجم خزاني؟

الهدف 100–120 ثانية من وقت السكن لكل درجة عمودية للتربة الخفيفة، و180–240 ثانية للترب الثقيلة. بالنسبة لفوهة فهرسة 360°، يترجم هذا إلى 2–6 دورات في الدقيقة.

ما هو انخفاض الضغط النموذجي عبر فوهة دوران مسيطر عليها؟

5–10 PSI أعلى من فوهة حرة الدوران المكافئة بنفس معدل التدفق. ضع ذلك في الاعتبار في حجم المضخة.

هل يمكنني استخدام فوهة دوارة حرة في تطبيق دوائي معتمد؟

نعم — إذا استطعت إظهار أداء قابل للتكرار عبر نطاق الضغط التشغيلي. يتطلب ذلك تحكما صارما في الضغط (±5 PSI) والتحقق الموثق. تختار معظم عمليات الأدوية التدوير المتحكم فيه لتجنب هذا العبء.

9. الخاتمة والإجراءات التالية

تحل فوهات الدوران الحر والمتحكم بها نفس المشكلة — التنظيف الآلي للخزان — باستخدام طرق مختلفة جذريا.

خطواتك التالية:

1. قياس ضغط المدخل الفعلي، معدل التدفق، وخصائص السوائل (اللزوجة، درجة الحرارة، حمل الجسيمات).
2. تعريف متطلبات التنظيف: مدة الدورة، معايير إزالة التربة، احتياجات التحقق.
3. احسب TCO باستخدام تكرار الدورة الفعلية، وتكاليف الصيانة، وعقوبات التوقف.
4. اطلب بيانات الأداء — منحنيات التدفق، السرعة مقابل الضغط، تقديرات عمر التآكل لسائلك المحدد.
5. أجر تجارب ميدانية إن أمكن — اختبر كلا النوعين في حوضك الفعلي قبل الالتزام.

📚 للمزيد من القراء:
أتقن أساسيات قوة الاصطدام، والتغطية، وحجم الفوهة لتحقيق أفضل أداء في تنظيف الخزان — اطلع على دليلنا المفصل: شرح نصف قطر التنظيف: كيفية تحديد حجم الفوهة.

جميع الروابط الخارجية والداخلية مقدمة كموارد إضافية لدعم عملية اختيارك. للحصول على نصائح تطبيقية محددة، استشر مصنع الفوهة أو فريق هندسة العمليات الخاص بك.
