اختيار الفوهة الصناعية: الخمسة معايير الحرجة التي لا يمكنك تجاهلها (2026)
معظم أعطال نظام الرش تعود إلى أخطاء الاختيار. يركز المهندسون على معدل التدفق بينما يتجاهلون الضغط، الزاوية، تآكل المواد، وحجم القطرات. يشرح هذا الدليل الخمسة المعايير التي تحدد فعليا أداء الفوهة—وكيف تتفاعل. لا توجد نظرية. بالضبط ما تحتاجه لقياس فوهة تناسب.
جدول المحتويات
- [معدل التدفق: قانون الجذر التربيعي] (معدل #flow)
- الضغط: موازنة الأداء والتكلفة
- [زاوية الرش: التغطية مقابل التأثير] (#spray-زاوية)
- [اختيار المواد: عمر الارتداء وTCO] (#material اختيار)
- [حجم القطرة: المتغير الخفي](حجم #droplet)
- [منهجية الاختيار] (منهجية #selection)
- الأخطاء والتصحيحات الشائعة
- الأسئلة الشائعة
- الخاتمة
1. معدل التدفق: قانون الجذر التربيعي
Q = k × √P — يزداد التدفق مع الجذر التربيعي للضغط. ضغط مضاعف، وتحصل فقط على 1.41× تدفق اللعبة. لقد رأينا مشغلين يرفعون الضغط متوقعين مكاسب نسبية، ثم يهدرون الطاقة ويسرعون التآكل.
| التطبيق | نطاق التدفق النموذجي | لماذا هذا النطاق |
|---|---|---|
| غسل الأجزاء | 3–8 جالون في الدقيقة لكل فوهة | تحتاج إلى تأثير لإزالة الشقوق وبقايا سائل التبريد |
| تبريد الغاز | 0.5–3 GPM | تتبخر القطرات الدقيقة بسرعة؛ التدفق الزائد = النقل الزائد |
| تنظيف الخزان | إجمالي 15–50 جالا في الدقيقة | يتطلب تدفق عالي لاصطدام الجدار على مسافة |
| قمع الغبار | 0.2–2 GPM | انخفاض التدفق يقلل من تكون الطين واستهلاك المياه |
بالنسبة لتطبيقات تنظيف الخزان تحديدا، يجب أن يأخذ اختيار معدل التدفق في الاعتبار آلية دوران الفوهة — فالفوهات الحرة الدوران مقابل الدوران المتحكم بها لها خصائص تدفق وضغط مختلفة تؤثر على ثبات التغطية. راجع دليل اختيار فوهة تنظيف الخزان الدوار https://www.nozzle-intellect.com/blogDetail/rotary-tank-cleaning-nozzle-selection-guide-2026-free-spinning-vs-controlled-rotation/106.html<> 2026: الدوران الحر مقابل الدوران المتحكم فيه للمقارنة التفصيلية.

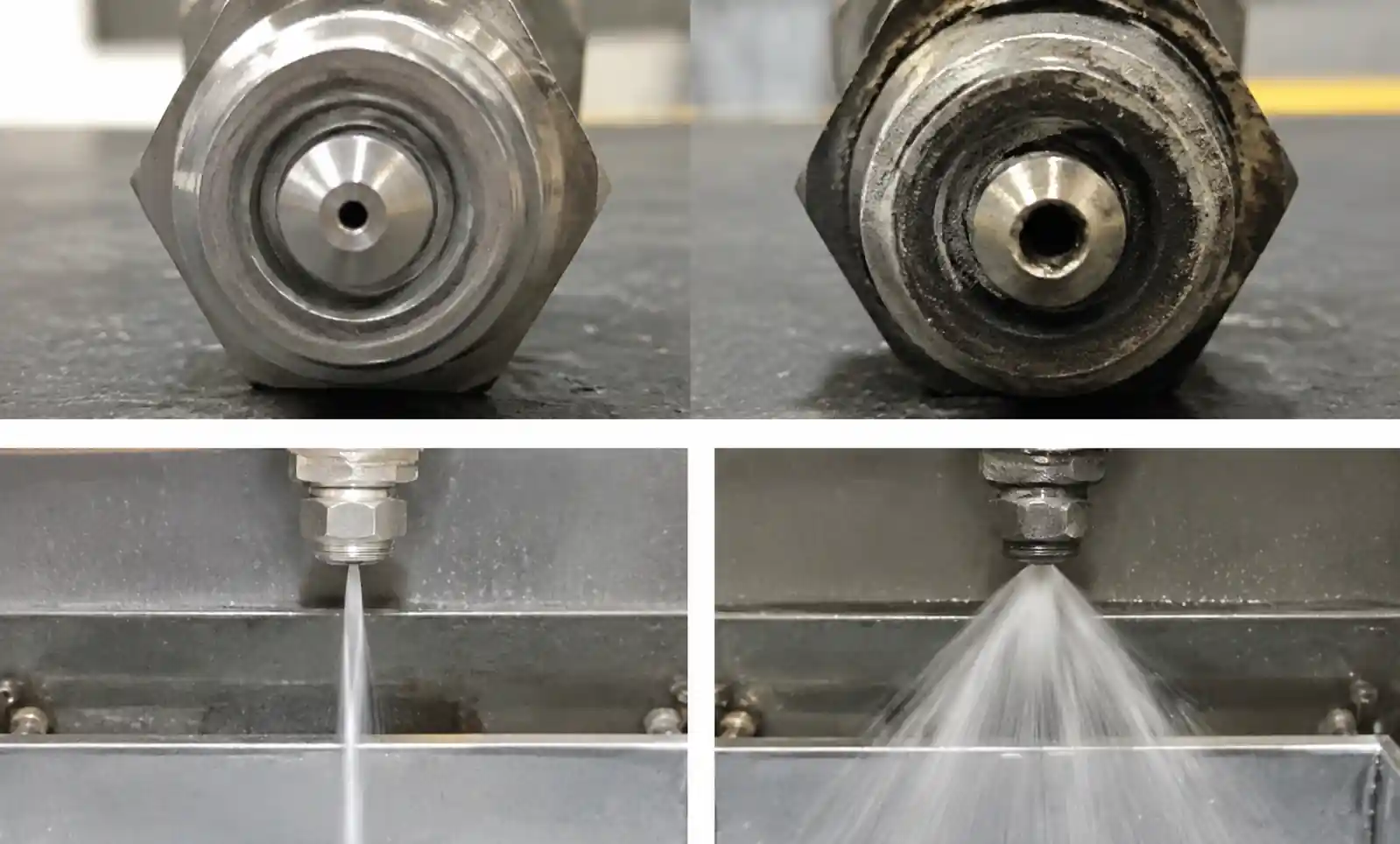

مراقبة التآكل: في الخدمة الكاشطة، يمكن أن يرتفع تدفق المياه بنسبة 15-30٪ بعد 500 ساعة. حدد زناد بديل بنسبة 10-15٪ فوق لوحة الاسم—لا تنتظر حتى تخرج العملية عن المواصفات.
2. الضغط: تحقيق التوازن بين الأداء والتكلفة
يتحكم الضغط في حجم القطرة، وزاوية الرش، وقوة الاصطدام، واستهلاك الطاقة. رفع الضغط بنسبة 50٪ يزيد استهلاك الطاقة بحوالي 50٪.
| نوع الفوهة | النطاق الموصى به | ماذا يحدث في الخارج |
|---|---|---|
| مروحة مسطحة | 15–60 PSI | تحت 15: انهيار. فوق 60: التذرية المفرطة |
| مخروط كامل | 25–100 PSI | تحت 25: مركز مجوف. فوق 100: تسارع التآكل |
| مخروط أجوف | 30–150 PSI | أقل من 30: مخروط غير مكتمل. فوق 150: ضباب ناعم |
| تذمر الهواء | السائل: 5–30، الهواء: 40–80 | الهواء المنخفض: خشن. الهواء العالي: الضوضاء والتكلفة |
فحص ميداني: قم بتركيب عدادات ضغط ضمن 12 بوصة من مشعب الفوهة، وليس فقط عند المضخة. يمكن أن يؤدي احتكاك الخط إلى خفض الضغط بمقدار 15 رطل لكل بوصة مربعة من المدخل إلى نهاية المشعب. لقد رأينا تغطية غير متساوية اختفت بمجرد أن تم موازنة الضغط عبر المصفوفة.
3. زاوية الرش: التغطية مقابل التأثير
زاوية الرش تحدد عرض التغطية عند مسافة معينة. مروحة مسطحة بزاوية 65° بطول 12 بوصة تغطي حوالي 15 بوصة؛ يغطي 110° حوالي 36 بوصة.
صيغة التباعد: تباعد التداخل = 2 × (H × تان (زاوية/2)) × عامل التداخل (0.7–0.85 للتغطية الموحدة)
| التطبيق | الزاوية الموصى بها | المنطق |
|---|---|---|
| غسل أجزاء النقل | مروحة مسطحة بزاوية 15–40° | تأثير ضيق ومركز |
| تنظيف داخل الخزان | مخروط كامل 90–120° | الوصول إلى الجدران من القاعدة الوسطى |
| تنظيف لوحات الدوائر المطبوعة | مروحة مسطحة بزاوية 50–80° | تغطية متوازنة وتأثير |
| تبريد الغاز | مخروط مجوف بدرجة 60–90° | التشتت عبر مقطع القناة العرضي |
خطأ شائع: أوسع زاوية ل "تقليل عدد الفوهات". هذا يقلل من قوة الصدمة ويخلق تغطية غير متساوية من المركز إلى الحافة. كما تضيق الفوهات البالية زاوية بمقدار 10-15°، مما يخلق مناطق غير معالجة بين الفوهات. تحقق من ذلك باستخدام ورق حساس للماء.
! مقارنة 3 فوهات للمواد والاستهلاك،
4. اختيار المواد: عمر الارتداء وTCO
| المادة | الصلابة (HV) | حياة الارتداء النسبي | مضاعف التكلفة | الأفضل ل |
|---|---|---|---|---|
| النحاس | 60–150 | 1× | 1× | مياه نظيفة، عمر خدمة قصير مقبول |
| 316 SS | 150–200 | 3–5× | 2–3× | الكيمياء التآكلية، الأغذية/الأدوية |
| الفولاذ المقسى | 600–800 | 10–15× | 3–4× | العجينات الكاشطة |
| السيراميك (الألومينا) | 1200–1500 | 40–60× | 8–12× | الاحتكاك العالي، الأحماض |
| كربيد السيليكون | 2400–2800 | 80–120× | 15–25× | تآكل شديد (رماد طيران، خليط ألومينا) |
| كربيد التنجستن | 1400–1800 | 50–80× | 12–18× | احتكاك شديد مع صدمة |
حساب TCO: TCO = (تكلفة الفوهة + العمالة لكل تغيير) × (التغيرات السنوية)
مثال—غسالة قطع تحتوي على بقايا سائل تبريد كاشط، 2000 ساعة في السنة:
- النحاس: 12 دولار، تدوم 200 ساعة → 10 تغييرات/سنة → (12+50 دولار)×10 = 620 دولارا/سنويا
- السيراميك: 90 دولار، يدوم 2000 ساعة → 1 تغيير في السنة → (90+50 دولار)×1 = 140 دولار في السنة
تكلفة السيراميك 7.5× أكثر للوحدة لكنها توفر تكلفة تكرومغناطيسية أقل بمقدار 4.4× الكلمة. اختيار المواد بناء فقط على سعر الوحدة هو اقتصاد زائف.
دليل السوائل:
- مياه نظيفة → النحاس أو 316 SS
- الأحماض (pH<4) → 316 SS، السيراميك، SiC (تجنب النحاس الأصفر) - مخلوط كاشط (1-5٪ صلب) → الفولاذ المقسى، السيراميك - كاشط ثقيل (>5٪ صلب) → سيراميك، SiC، كربيد التنجستن
بالنسبة لتطبيقات تنظيف الخزانات عالية الضغط التي تتعامل مع البوليمرات المخبوزة أو المقياس المعدني، يصبح اختيار المواد أكثر أهمية — حيث يمكن لإدخال كربيد التنجستن وكربيد السيليكون أن يدوم 15-25× أطول من 316 SS في الخدمة الكاشطة. راجع دليل اختيار فوهة تنظيف خزانات الضغط العالي https://www.nozzle-intellect.com/blogDetail/high-pressure-tank-cleaning-nozzle-selection-guide-2026-rotary-vs-static-vs-orbital/107.html<> 2026: الدوارة مقابل الثابتة مقابل المدارية لتحليل اقتصاديات المواد وعائد الاستثمار التفصيلي.
5. حجم القطرة: المتغير الخفي
يقاس حجم القطرة ب Dv0.5 — وهو القطر الوسيط حيث يكون نصف حجم السائل في قطرات أصغر. يختلف حسب الضغط، حجم الفتحة، اللزوجة، والتوتر السطحي.
| التطبيق | الهدف Dv0.5 | لماذا |
|---|---|---|
| التبريد بالتبخر | 50–200 ميكرون | التبخر قبل الاصطدام بالجدران |
| قمع الغبار | 10–100 ميكرون | التقاط الجسيمات المحمولة جوا |
| غسل الأجزاء | 200–800 ميكرون | قوة الاصطدام لإزالة الملوثات |
| الطلاء بالرش | 30–80 ميكرون | توازن التذمر وكفاءة النقل |
بالنسبة لتطبيقات كبح الغبار، فإن مطابقة حجم القطرات أمر بالغ الأهمية — حيث يتطلب تأثير الالتقاط أن تكون القطرات مماثلة في الحجم للجسيمات المحمولة جوا لتحقيق إسقاط فعال. راجع دليلنا أنظمة وفوهات قمع غبار الرش الصناعية للاطلاع على مواصفات مفصلة حول تحسين قطرات 10-200 ميكرون.
زيادة الضغط تنتج قطرات أدق (تقريبا Dv0.5 ∝ P^-0.3). فوهة 100 PSI ستولد قطرات أكثر خشونة عند 40 PSI. للتطبيقات الحرجة، اطلب منحنيات توزيع حجم السقوط الفعلية (ASTM E799) من موردك عند ضغط التشغيل الخاص بك—وليس التصنيفات العامة.

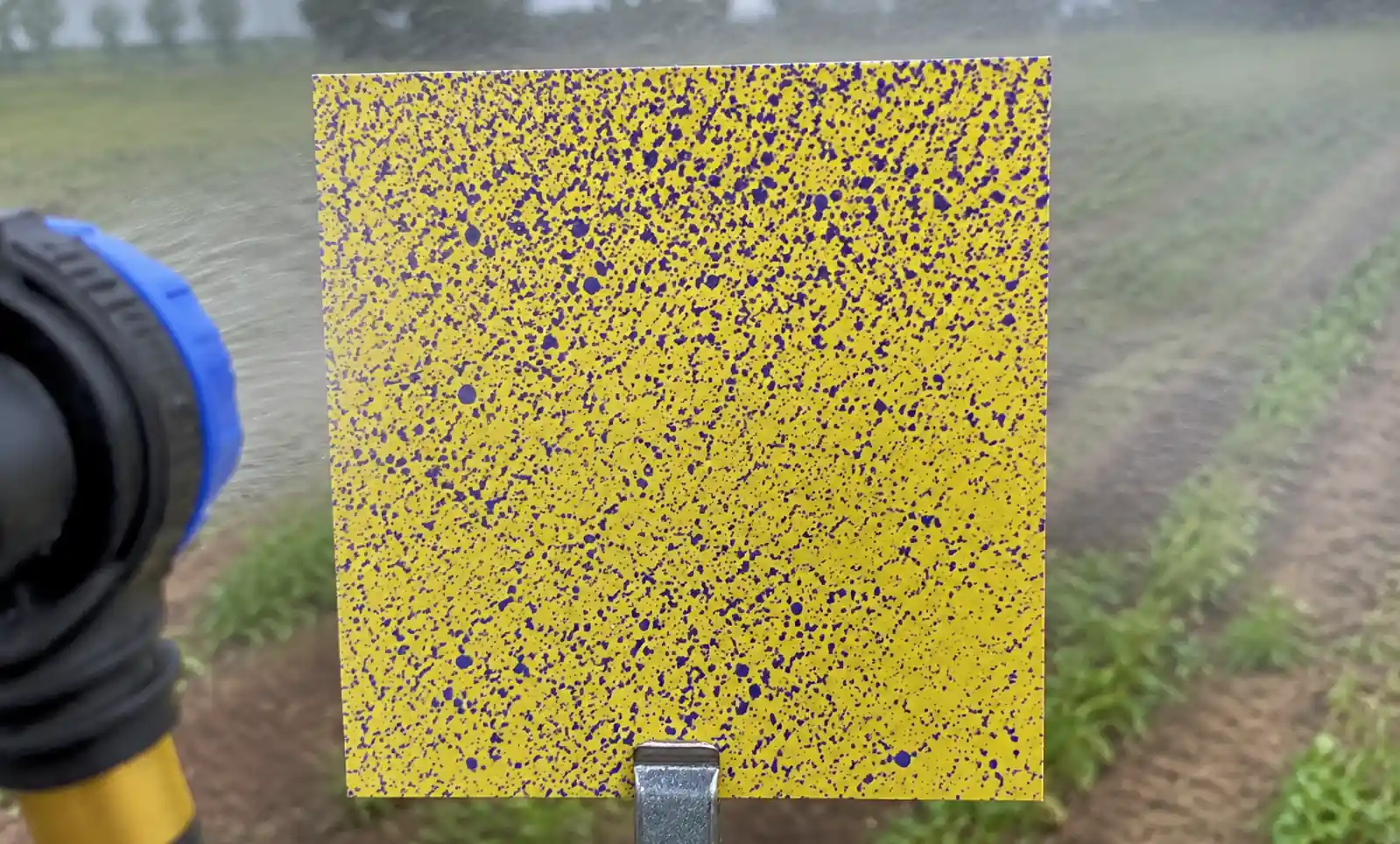

! 5-اختبار تغطية ورق-حساس للماء.
6. منهجية الاختيار
الخطوة 1: حدد المتطلبات — التدفق الكلي، مساحة الهدف، توحيد التغطية (±10٪ أم ±20٪؟)، قوة الاصطدام، خصائص السوائل (اللزوجة، درجة الحرارة، الكاشط).
الخطوة 2: اختيار نوع الفوهة — مروحة مسطحة (تغطية خطية، عالية التأثير)، مخروط كامل (دائري، موحد)، مخروط مجوف (محيط، تبخير دقيق)، تذرية هواء (الأدق، استهلاك هواء مرتفع).
الخطوة 3: حساب التدفق لكل فوهة — إجمالي التدفق / عدد الفوهة المقدر. تحقق من أن تدفق كل فوهة يقع ضمن النطاق الموصى به للنوع المختار.
الخطوة 4: تحديد هندسة التركيب — الارتفاع، عرض الهدف. احسب زاوية الرش باستخدام الصيغة. ضع تداخلا بنسبة 70-85٪.
الخطوة 5: ضبط ضغط التشغيل — يوازن حجم القطرة وتكلفة الطاقة. تحقق ضمن النطاق الموصى به لنوع الفوهة.
الخطوة 6: اختر المادة عبر TCO — تقدير عمر الاستخدام، وحساب تكرار التغيير والتكلفة الإجمالية عبر الخيارات.
الخطوة 7: التحقق من الصحة — تركيب عينات باستخدام عدادات الضغط. قس التغطية بورق حساس للماء. تدفق أساسي للمراقبة المستقبلية.
7. الأخطاء الشائعة والإصلاحات
الخطأ الأول: مضاعفة الضغط لإصلاح التدفق المنخفض. تحصل فقط على تدفق 1.41× وليس 2×. استبدلها بفتحة أكبر أو أضف فوهات.
الخطأ 2: تجاهل تغيرات اللزوجة مع درجة الحرارة. هل تتضاعف لزوجة السائل الشتوي؟ يتغير نمط الرش. حدد الفوهات عند أسوأ لزوجة أو سخن السائل.
الخطأ 3: اختيار أوسع زاوية لتقليل عدد الفوهات. الزوايا الواسعة تقلل قوة الاصطدام وتخلق تغطية غير متساوية. تخسر في الفوهات المرفوضة أكثر مما توفره في الفوهات.
الخطأ 4: النحاس في الخدمة الخشنة. يتآكل خلال أسابيع. قم بحساب TCO — السيراميك أو الكربيد يعود بالسداد خلال شهور.
الخطأ 5: لا يوجد مراقبة للاستخدام. الفوهات البالية تزيد التدفق بنسبة 20-30٪ قبل أن يلاحظ المشغلون. قم بإعداد فحوصات تدفق واستبدال الزنادجات عند زيادة تدفق بنسبة 10-15٪.
8. الأسئلة الشائعة
هل يمكنني استخدام نفس الفوهة لسوائل مختلفة؟
فقط إذا كانت اللزوجة، والتوتر السطحي، والكاشطة متشابهة. فوهة بحجم الماء توفر تدفقا أقل بنسبة 30-50٪ مع سائل أكثر لزوجة بمقدار 5×. أعد التحقق باستخدام سائل العملية الفعلي.
كيف أحول PSI إلى بار؟
1 بار ≈ 14.5 PSI. تدرج الكتالوجات الأوروبية الضغط في البار؛ تستخدم الكتالوجات الأمريكية الشمالية PSI.
ما الذي يجعل زاوية الرش تضيق مع الوقت؟
يؤدي التآكل إلى توسيع الفتحة مع إبقاء الأسطح المكونة بالرش سليمة، مما يخلق زاوية خروج أصغر نسبيا. وأيضا تحقق من وجود انسداد جزئي بسبب الحطام أو الترسائل.
تذمر الهواء مقابل الهيدروليكي للطلاء؟
تتذمر الهواء تعطي قطرات أدق (تشطيب أفضل) لكنها تستهلك هواء مضغوطا (5–15 SCFM لكل فوهة). في العمليات ذات الحجم العالي، غالبا ما تتجاوز تكلفة الهواء المضغوط مكاسب تحسين التشطيب. شغل TCO.
كم مرة يجب أن أستبدل الفوهات؟
حدد التدفق الأساسي بعد التركيب. استبدلها عندما يرتفع التدفق بنسبة 10-15٪ (التآكل) أو عندما يظهر الفحص البصري تلف الفتحة. ماء نظيف: النحاس الأصفر يمكن أن يدوم لسنوات. العجينة الكاشطة: قد يحتاج السيراميك إلى استبدال سنوي.
9. الخاتمة
اختيار الفوهة الصناعية يعتمد على خمسة معايير: معدل التدفق، الضغط، زاوية الرش، المادة، وحجم القطرة. كل واحدة تؤثر على الأخرى—زاوية أوسع تقلل قوة الاصطدام، الضغط الأعلى يغير حجم القطرة، المواد الصلبة تكلف أكثر في البداية لكنها تقلل من التغييرات.
للحصول على إرشادات خاصة بالتطبيقات، استشر مهندسي التطبيقات الميدانية الذين يمكنهم مراجعة ظروف العملية، وإجراء رسم خرائط التغطية، والتوصية بتكوينات تم التحقق منها في تركيبات مماثلة.
