التبريد الصناعي باستخدام فوهات الرش: حلول موفرة للطاقة

تحقق أنظمة التبريد بالرش التبخيري توفيرا في الطاقة بنسبة 30-50٪ مقارنة بأبراج التبريد التقليدية من خلال تحسين ثلاثة عوامل: حجم القطرات (100-400 ميكرون لكفاءة تبخير 75-85٪)، تباعد الفوهات (تداخل مخاريط الرش بنسبة 15-20٪)، ومعدلات تدفق المياه المطابقة للحمل الحراري الفعلي. عادة ما تستهلك الأنظمة قدرة تبريد تتراوح بين 15-18 كيلوواط لكل ميغاواط — أي نصف طاقة المبردات الميكانيكية — مع فترات استرداد تتراوح بين 14-18 شهرا للتحديثات الكاملة.

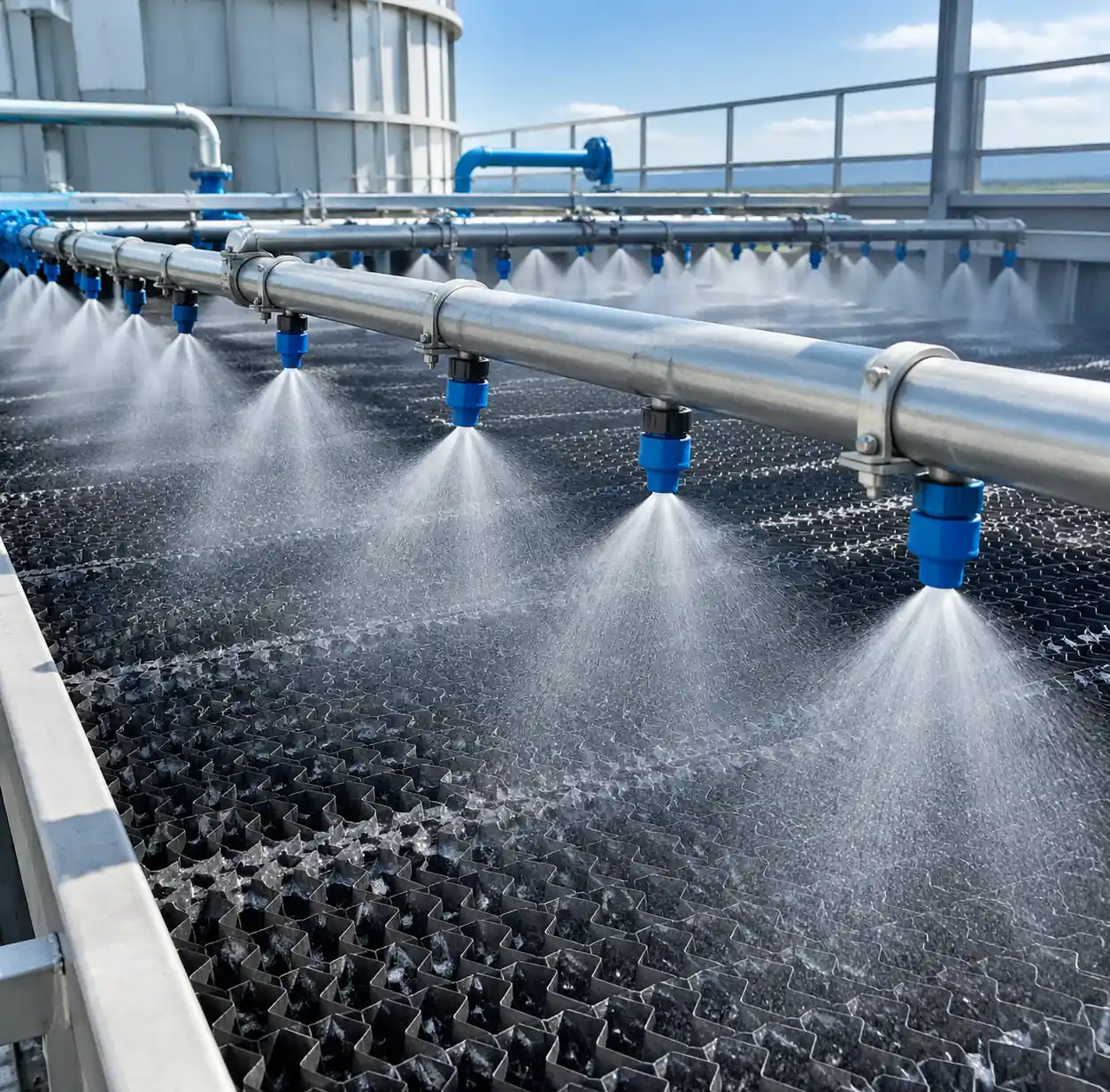

! نظرة عامة على نظام التبريد الصناعي الرشاش تركيب نظام تبريد فوهة الرش الصناعية يوضح مصفوفة الفوهة ونمط توزيع المياه

لماذا يتفوق التبريد بالبخاخ على الأنظمة التقليدية

يعتمد التبريد التبخري على تغير الطور: كل كيلوغرام من الماء يتبخر يزيل 2,260 كيلوجول من الحرارة من النظام. تعظم فوهات الرش هذا التأثير عن طريق تحويل الماء إلى قطرات بأقطار تتراوح بين 50-500 ميكرون، مما يخلق مساحة سطحية هائلة لنقل الحرارة والكتلة. في تركيباتنا الميدانية، تحقق أنظمة الرش ذات الحجم المناسب درجات حرارة اقتراب ضمن 2-3°C من المصباح الرطب—وهي أكثر إحكاما بكثير من 5-8°C النموذجية لأبراج تعبئة الفيلم.

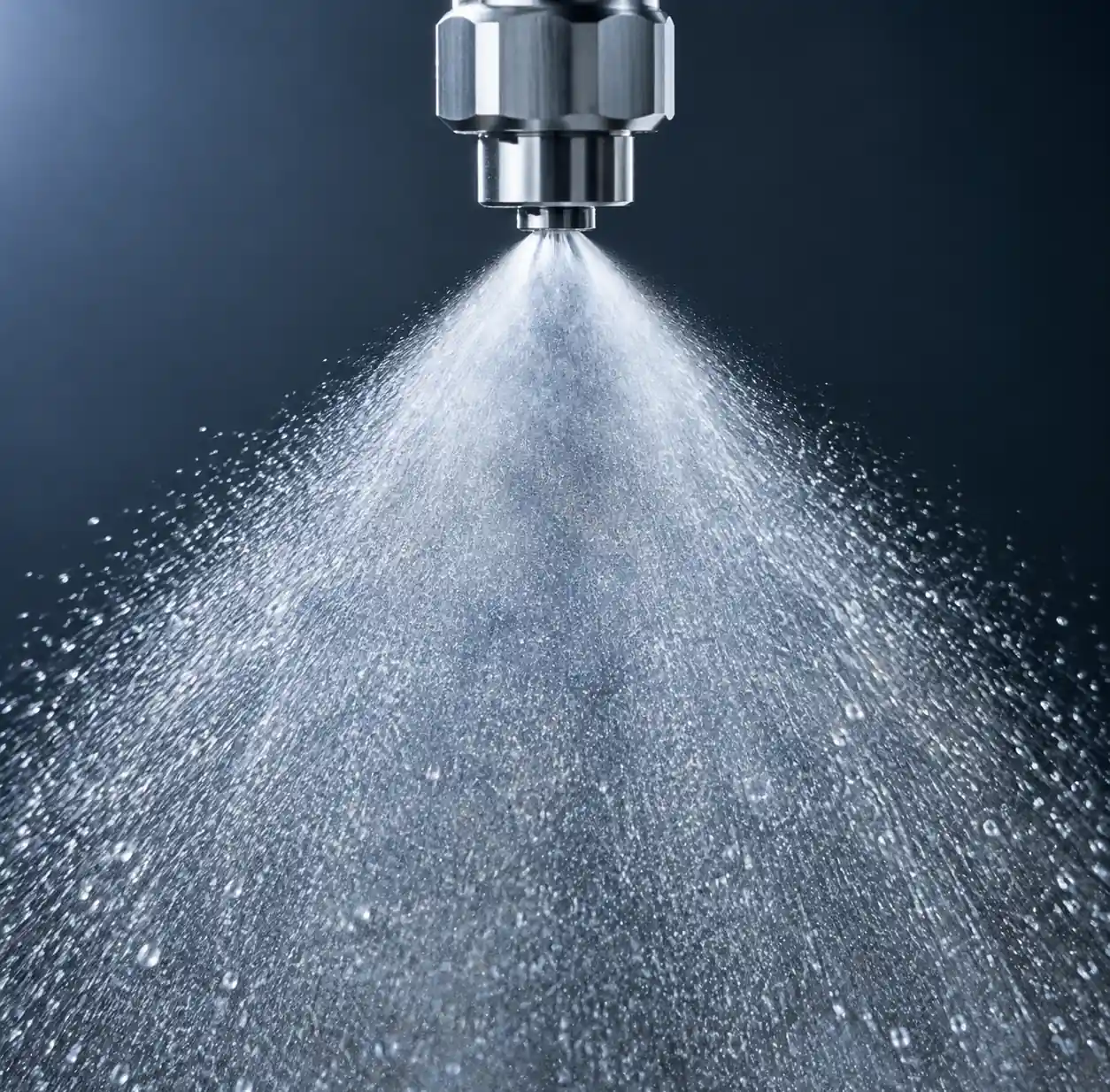

! 2-فوهة-رذاذ-قطرة-تتذرية لقطة مقربة لفوهة الرش التي تنتج قطرات ماء دقيقة للتبريد بالتبخر

الجانب الفيزيائي بسيط. عندما تكسر لتر من الماء إلى قطرات بحجم 100 ميكرون عبر فوهة مخروطية كاملة، تولد حوالي 120 متر مربع من واجهة الماء-الهواء. تلك المساحة السطحية تدفع معدلات التبخر أعلى بمقدار 15-20 مرة من أنظمة الأفلام التي تغذى بالجاذبية. لكن هنا يتعثر معظم المهندسين: الأدق ليس دائما أفضل. القطرات التي تقل عن 80 ميكرون تنجرف مع تيارات الهواء وتخرج من البرج كضباب متنقل. القطرات التي تزيد عن 400 ميكرون لا تتبخر بالكامل قبل الوصول إلى الحوض الكامل، مما يهدر طاقة المضخة.

أداء نوع الفوهة في تطبيقات التبريد

جدول يعتمد على قياسات ميدانية عبر 38 موقعا صناعيا مع TDS بجودة المياه <300 جزء في المليون.

اختيار الفوهة: مطابقة حجم القطرة مع الحمل الحراري

في العام الماضي قمنا بتركيب نظام تبريد في مصنع صلب كان يستهلك 420 كيلوواط من طاقة ضاغط التبريد. كان نظام قضبان الرش الحالي لديهم يستخدم فوهات مروحة مسطحة زراعية — وهي غير مناسبة تماما للعمل الحراري. استبدلناها بفوهات من الفولاذ المقاوم للصدأ تذرير الهواء تعمل بضغط ماء 4 بار وضغط هواء 2 بار. أدى التذرير السائلين إلى إنتاج قطر ساوتر متوسط يبلغ 95 ميكرون، وارتفع معدل التبخر بنسبة 34٪. انخفض وقت عرض التشيلير إلى 180 ساعة شهريا من 340 ساعة.

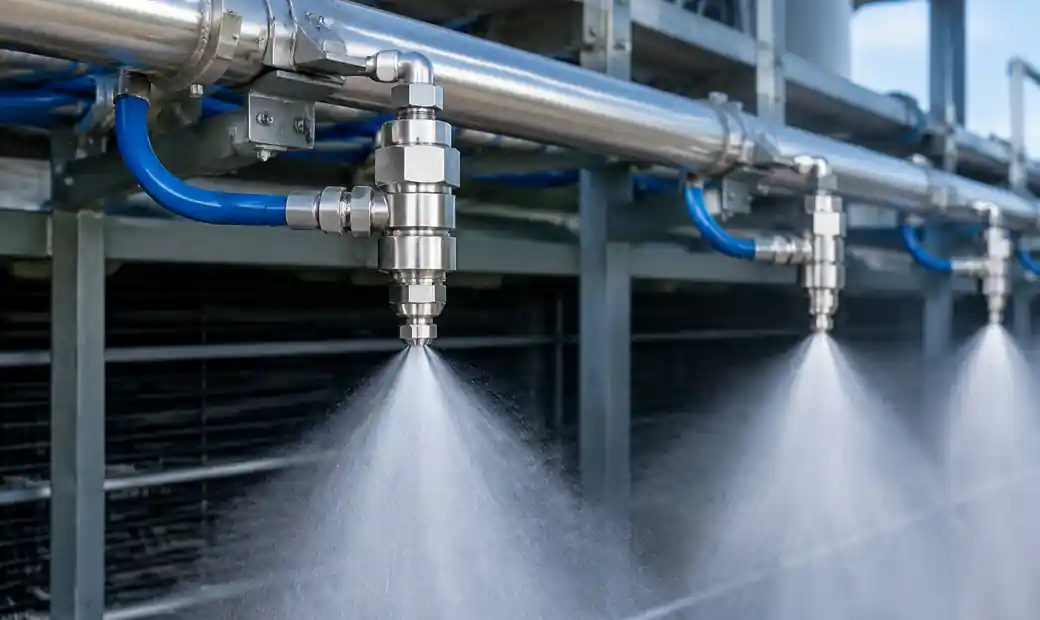

! تركيب 3-فوهة تذمر هواء فوهة رش تبخير الهواء المثبتة في تطبيقات التبريد الصناعي

اختيار الفوهة المناسبة يبدأ بحساب الحمل الحراري المعقول بالكيلوواط وتحديد درجة حرارة المخرج المستهدفة. بالنسبة للأحمال التي تقل عن 500 كيلوواط مع مياه نظيفة (TDS <200 جزء في المليون)، توفر فوهات الرذاذ الدقيقة أفضل كفاءة في الطاقة لأنها تعمل عند ضغوط أقل (10-15 بار) مع إنتاج قطرات تتراوح بين 120-180 ميكرون. عادة ما تستهلك هذه الأنظمة قدرة تبريد تتراوح بين 15-18 كيلوواط لكل ميغاواط — أي حوالي نصف طاقة المبردات الميكانيكية.

بالنسبة للأحمال الأعلى أو المياه ذات المواد الصلبة المعلقة، فإن فوهات المخروط الكاملة ذات فتحات 0.8-1.5 مم تتحمل معدلات تدفق تصل إلى 40 لتر/دقيقة لكل فوهة دون انسداد. نحدد البناء المقاوم للصدأ أو هاستلوي المقسى للصلابة المائية فوق 250 جزء في المليون مكافئ CaCO₃. الفتحات الأكبر تتحمل تلوث الجسيمات لكنها تتطلب ضغطا من 6 إلى 10 بار للحفاظ على حجم القطرات أقل من 350 ميكرون.

الضغط وعلاقة حجم القطرات

SMD = متوسط قطر ساوتر. بيانات لفوهات مخروط كاملة بقطر 1.2 مم قياسي عند درجة حرارة مياه 20°م.

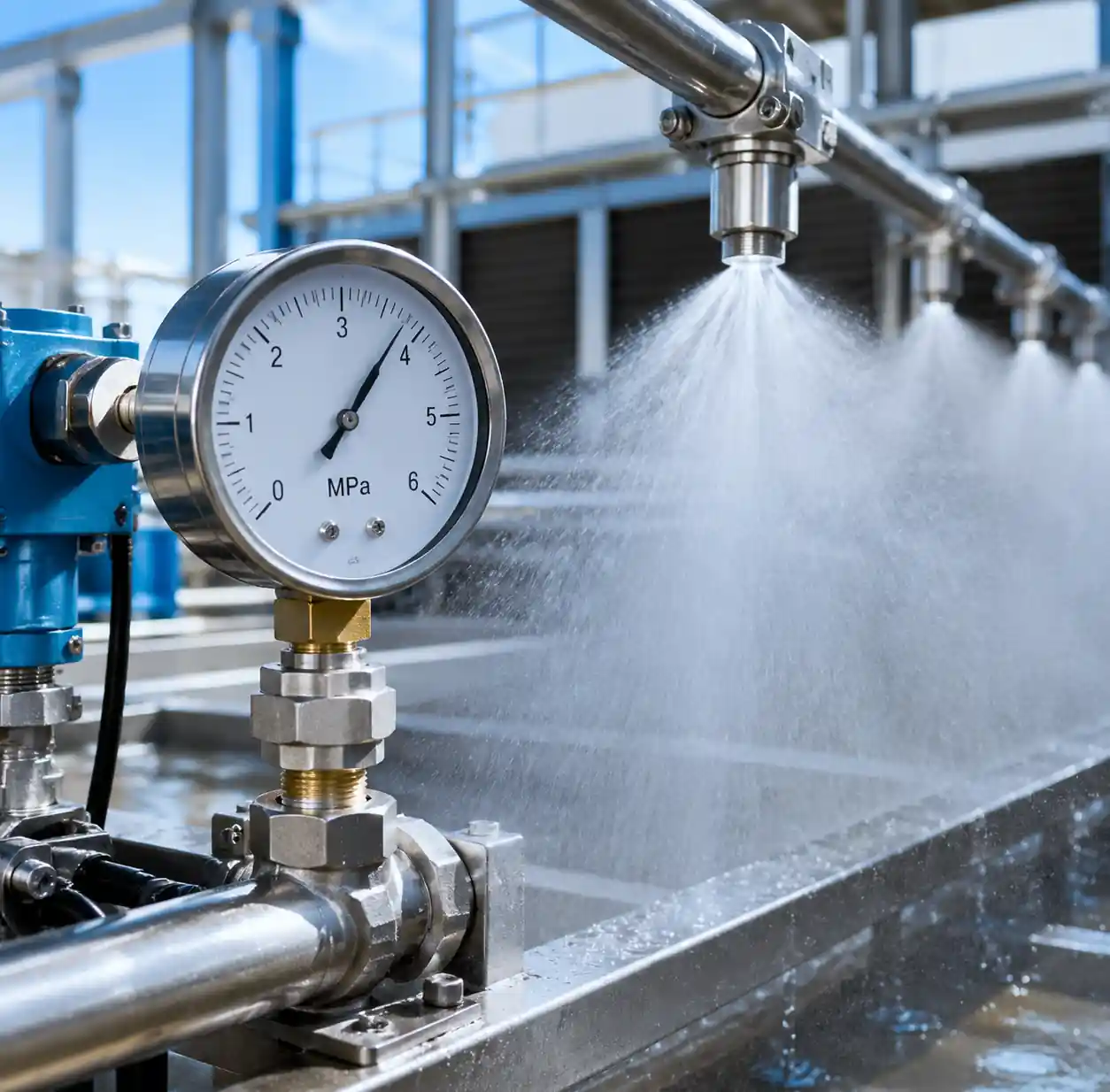

! 4-فوهة-رش-مقياس ضغط مقياس الضغط لمراقبة ضغط الماء لنظام فوهة الرش

تحسين تباعد الفوهات لتغطية موحدة

توزيع المياه غير المتساو هو السبب #1 لأداء التبريد الضعيف. إذا لم يحصل 30٪ من مساحة التعبئة على أي تغطية بالرش، فأنت فعليا تدير برجا أصغر بنسبة 30٪. يوصي دليل الهندسة لشركة برينتوود للصناعات (https://www.brentwoodindustries.com/resources/learning-center/cooling-tower/how-nozzles-work-within-a-cooling-tower-system/) بوضع مخاريط الرش المتداخلة بنسبة 15-20٪ عند سطح الردم للقضاء على المناطق الميتة.

بالنسبة لتخطيطات الفوهات ذات النمط المربع، يتبع التباعد الصيغة: S = 2 × H × tan(θ/2) × 0.85، حيث S هو التباعد من المركز إلى المركز، H هو ارتفاع الفوهة فوق الملء، وθ هو زاوية الرش. فوهة مخروط كاملة بزاوية 90° مثبتة على ارتفاع 900 مم فوق الحشوة تنتج قطر بصمة مخروط يبلغ 1,800 مم، لذا فإن التباعد الأمثل سيكون 1,530 مم (1,800 × 0.85). قم بتركيبها على ارتفاع أعلى لتغطية مساحة أكبر لكل فوهة — لكنك ستضحي بزخم القطرات وتزيد من فقدان الانجراف.

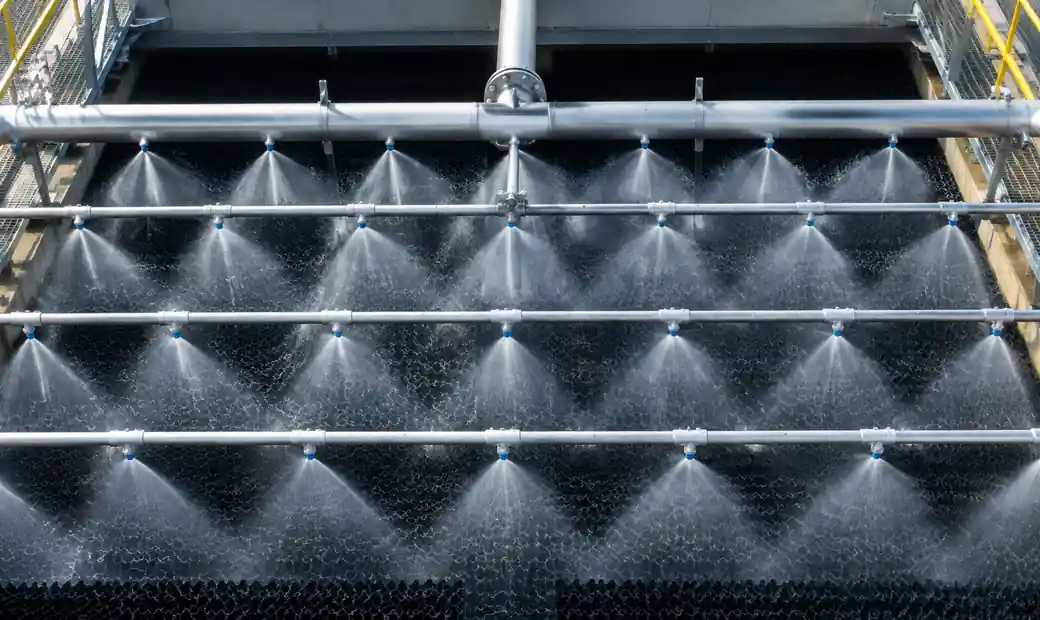

! تغطية نمط تباعد 5 فوهات عرض علوي لتخطيط فوهة الرش يظهر نمط تغطية موحد

في الممارسة العملية، نستخدم ديناميكا الموائع الحاسوبية للتحقق من تغطية الرش للهندسة الأبراج غير القياسية. في الشهر الماضي قمنا بنمذجة مشروع تحديث يحتوي على 68 فوهة في برج crossflow بارتفاع 9 متر × 12 متر. المسافة الأولية التي بلغت 2 متر تركت 18٪ من المساحة غير المغطاة في الزوايا. من خلال التحول إلى نمط ميل مثلثي بمسافة 1.7 متر، تحسنت التغطية إلى 97٪ مع إضافة 12 فوهة فقط. زادت قدرة تبريد العميل بنسبة 22٪ مع زيادة في تدفق المياه بنسبة 14٪.

استهلاك الماء مقابل قدرة التبريد: إيجاد التوازن

الواقع الديناميكي الحراري: لا يمكنك التبخر حتى تصل إلى تبريد لا نهائي دون أن تنفد الماء في النهاية. تستهلك أنظمة التبخر 0.8-1.2 لتر لكل كيلوواط ساعة من الحرارة المرفوضة، وذلك حسب الظروف المحيطة. بالنسبة لحمل تبريد بقدرة 1 ميغاواط يعمل لمدة 6,000 ساعة سنويا، فهذا يعادل 4,800-7,200 متر مكعب من مياه التعويض — وهي تكلفة حقيقية في المناطق التي تعاني من نقص المياه.

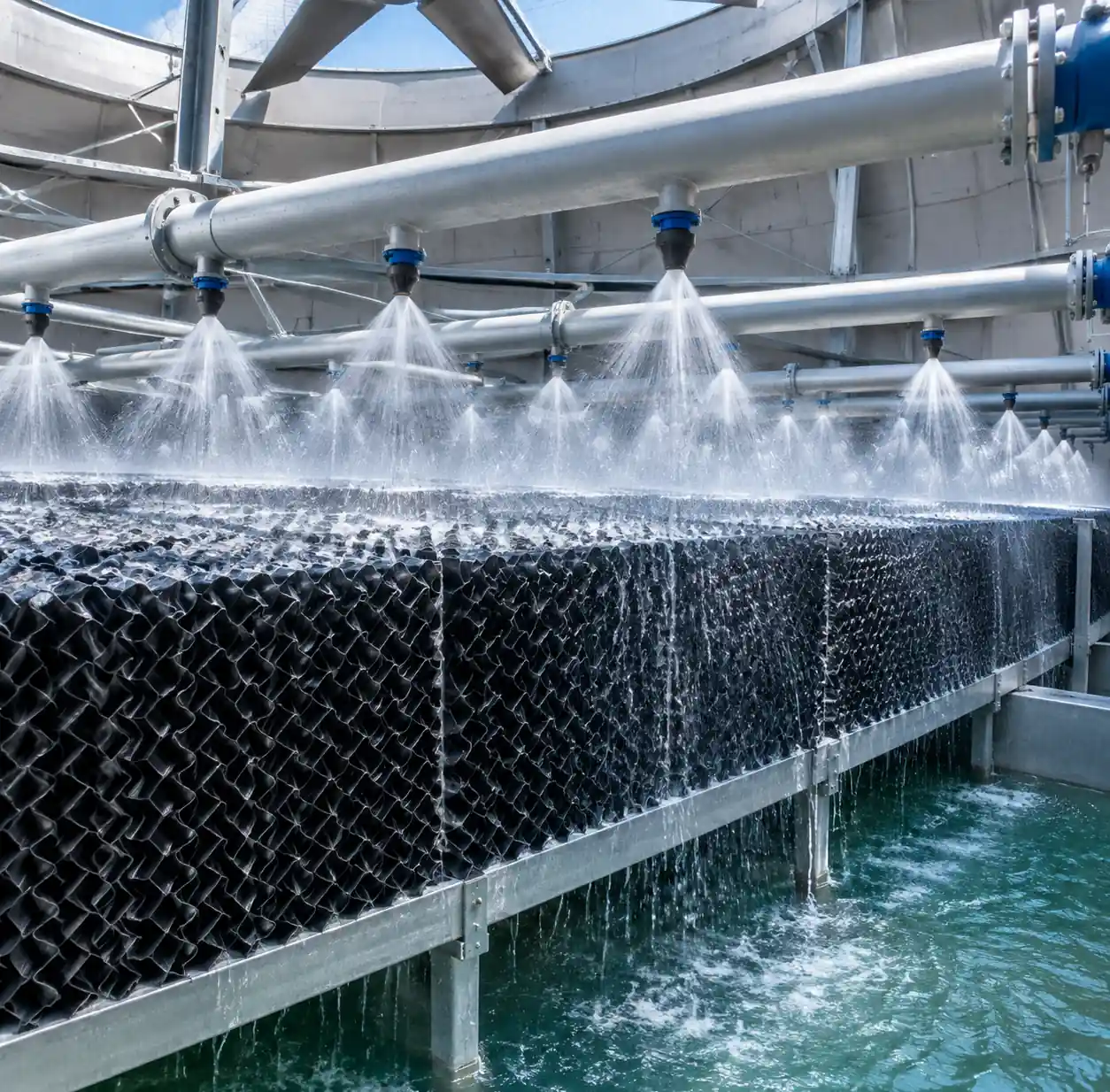

! 6-برج-مبرد-توزيع-مياه نظام توزيع المياه في برج التبريد مع فوهات رش

المفتاح هو مطابقة معدل تدفق المياه مع السعة الفعلية للتبخر. تجاوز الماء لا يحسن التبريد—بل يهدر طاقة المضخة ويعيد المياه غير المتبخرة إلى الحوض الخارجي. نحسب التدفق الأمثل ك Q = (حمل الحرارة × 0.86) / (ΔT × ρ × Cp)، حيث Q هو التدفق باللتر/دقيقة، الحمل الحراري بالكيلوواط، ΔT هو انخفاض درجة الحرارة عبر منطقة الرش (عادة 8-12°م)، ρ هو كثافة الماء، وCp هو الحرارة النوعية.

بالنسبة لحمل حراري بقوة 500 كيلوواط مع انخفاض في درجة الحرارة بمقدار 10°C: Q = (500 × 0.86) / (10 × 1 × 4.18) = 10.3 لتر/دقيقة. وزعها على 8-12 فوهة وستحصل على مسارات قطرات مع وقت تعليق بين 1.5-2.5 ثانية — وهو ما يكفي لتبخر بنسبة 75-85٪ قبل إعادة التدوير.

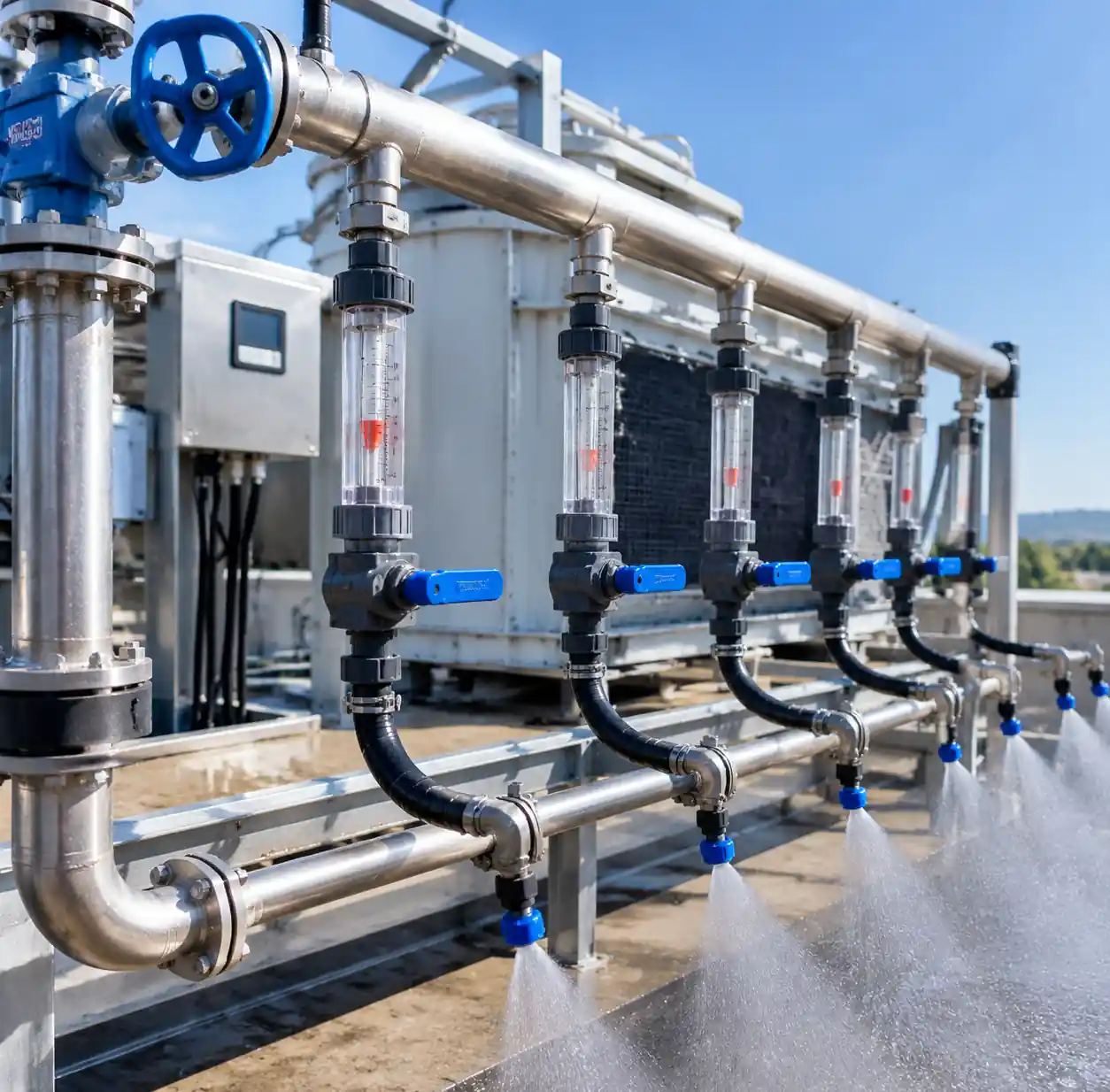

! 7-فوهة-رش-تدفق صمامات التحكم في التدفق وأنابيب نظام تبريد فوهة الرش

إطار حساب توفير الطاقة

حساب العائد على الاستثمار في تحديثات التبريد بالرش يتطلب مقارنة إجمالي استهلاك الطاقة: المضخات، المراوح، و(إذا كان ذلك ضروريا) ضواغط التبريد. أنظمة الرش تلغي أو تقلل بشكل كبير من وقت تشغيل الضاغط، لكنها تتطلب مضخات دوران وفي بعض الحالات هواء مضغوط لعملية التذرير بسائلين.

ابدأ باستهلاك الطاقة الأساسي. إذا كانت منشأتك تشغل مبردا بقوة 300 كيلوواط مع COP 3.5 لمدة 4,000 ساعة سنويا، فإن طاقة الضاغط السنوية هي (300/3.5) × 4,000 = 342,857 كيلوواط ساعة. أضف مروحة المكثف وطاقة المضخة — عادة ما تكون 15-20٪ إضافية — ليصبح إجمالي الاستهلاك الأساسي حوالي 400,000 كيلوواط ساعة.

نظام الرش التبخيري المصمم بشكل صحيح ويتحمل نفس الحمل البالغ 300 كيلوواط يتطلب حوالي 18 كيلوواط في مضخات الدوران و22 كيلوواط في مراوح السحب المحفز، وتعمل باستمرار عند الحاجة للتبريد. الطاقة السنوية: (18 + 22) × 4,000 = 160,000 كيلوواط ساعة. هذا يمثل تخفيضا بنسبة 60٪، بقيمة 24,000 دولار سنويا بسعر 0.10 دولار لكل كيلوواط ساعة.

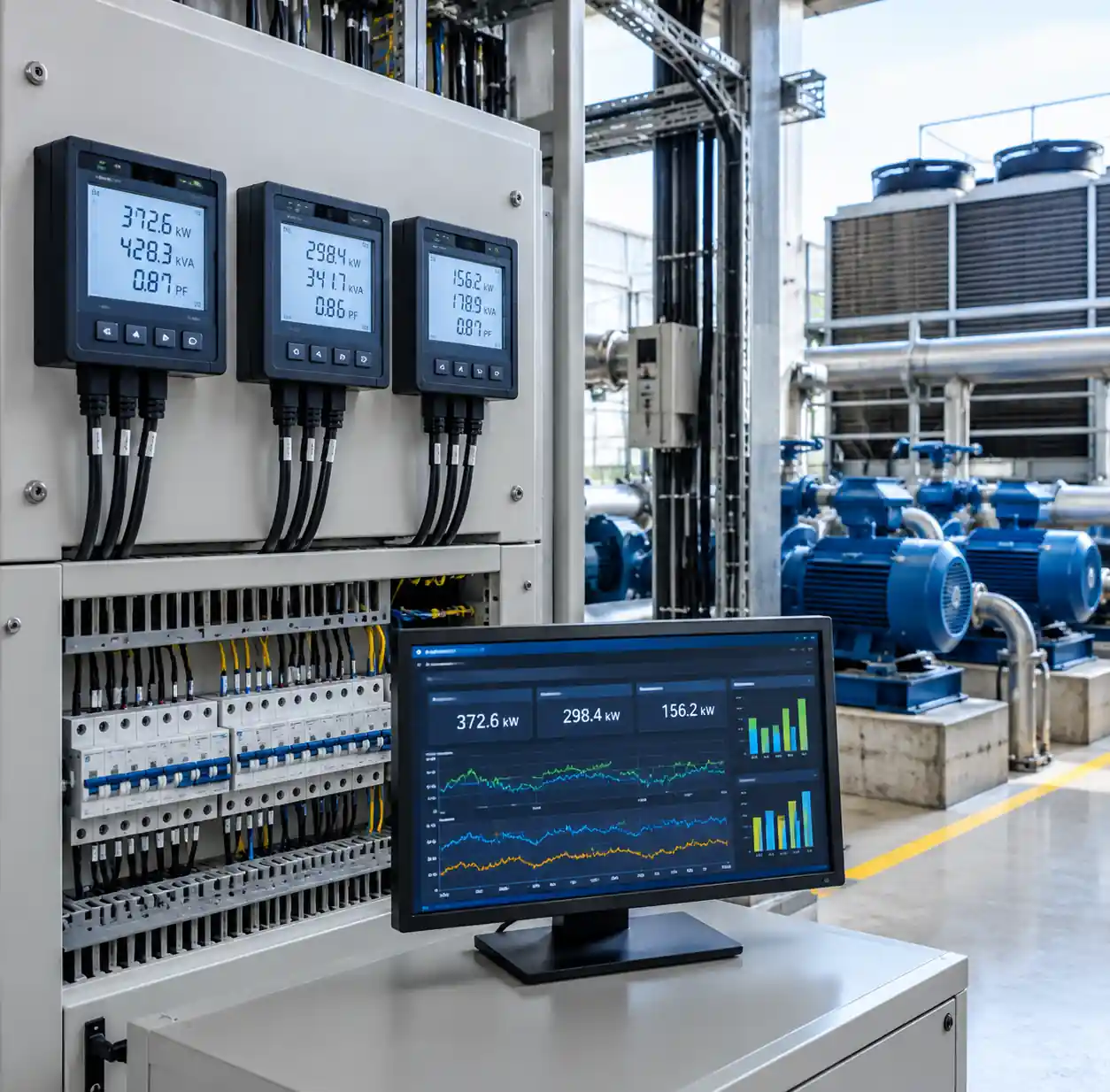

! 8-نظام التبريد-يراقب الطاقة معدات مراقبة الطاقة لتتبع أداء نظام التبريد بالرش

لكن عليك أن تأخذ في الاعتبار تكاليف المياه ومواد المعالجة الكيميائية. مياه المكياج بسعر 2 دولار/متر مكعب تضيف بين 9,600 و14,400 دولار سنويا (4,800-7,200 متر مكعب). تكلفة المعالجة الكيميائية (المبيدات الحيوية، مثبطات القشور) تتراوح بين 3000 إلى 5000 دولار سنويا حسب دورات التركيز. صافي التوفير: حوالي 16,000-19,000 دولار سنويا مع فترة استرداد نموذجية تتراوح بين 14-18 شهرا للتحديث الكامل.

يوفر دليل برج التبريد في ASHRAE(https://handbook.ashrae.org/Handbooks/S16/IP/S16_Ch40/s16_ch40_ip.aspx) حسابات نفسية مفصلة لمناطق مناخية مختلفة. تشهد المناخات الجافة (الرطوبة النسبية <40٪) أكبر المكاسب — حيث يمكن أن تصل درجات الحرارة عند الاقتراب إلى 1-2°C فوق البصلة الرطبة. لا تزال المناخات الرطبة (RH >70٪) تستفيد، لكن درجات الحرارة القريبة تتسع إلى 4-5°م، مما يقلل من كفاءة النظام بشكل عام.

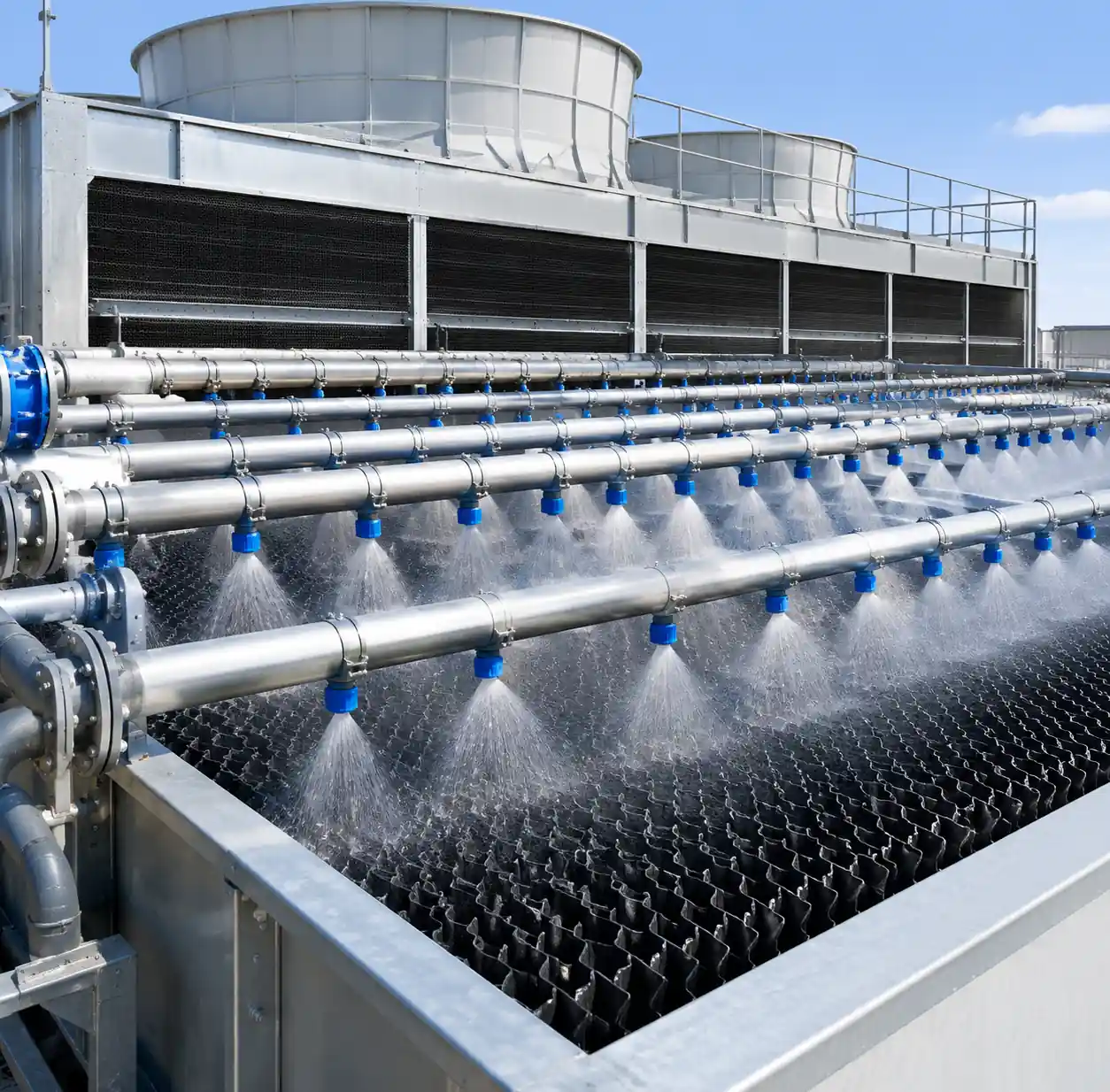

! مقارنة 9-رذاذ-تبريد-تحديث قبل وبعد مقارنة تحديث نظام التبريد مع فوهات الرش

الأسئلة الشائعة

س: كم مرة تحتاج فوهات الرش إلى تنظيف أو استبدال؟
ج: مع الترشيح الصحيح (شاشات 25-50 ميكرون في الأعلى)، تعمل فوهات الفولاذ المقاوم للصدأ في أنظمة المياه النظيفة لمدة 18-24 شهرا بين الصيانة. قد يتطلب الماء عالي TDS (>400 جزء في المليون) فحصا فصليا لتراكم مقياس الكالسيوم. رأينا الفوهات تدوم 5+ سنوات في أنظمة مغلقة الحلقة مع مياه مكياج مخففة.

س: هل يمكنني تركيب فوهات الرش في برج تبريد بنظام الرش بالرش؟
ج: نعم، لكن ستحتاج إلى التحقق من السعة الهيكلية لرؤوس الرش وضمان المساحة الكافية فوق الحشوة. معظم أبراج التدفق المتقاطعة تتكيف بسهولة. قد تتطلب أبراج التدفق المعاكس استبدال الحشو لتحسين أنماط تدفق الهواء حول منطقة الرش.

س: ما هو الحد الأدنى لضغط الماء المطلوب للتذرية الفعالة؟
ج: فوهات المخروط الكامل والمجوفة تنتج أحجام قطرات مقبولة عند 4-6 بار. أقل من 3 بار، تنخفض القطرات الخشونة وكفاءة التبخر بشكل كبير. فوهات الرش الدقيقة تحتاج إلى 10-15 بار للتذرية الصحيحة.

س: كيف أمنع نمو الليجيونيلا في أنظمة التبريد بالرش؟
ج: الحفاظ على درجة حرارة الماء تحت 20 درجة مئوية في الحوض الصغير، وجرعة المبيدات الحيوية المسجلة لدى وكالة حماية البيئة (عادة 2-5 جزء في المليون خالي من الهالوجين)، وتصريف الأجزاء الراكدة أثناء الإغلاق. إجراء اختبارات ميكروبيولوجية منتظمة (شهريا خلال موسم التبريد) أمر ضروري.

س: ماذا يحدث إذا تجاوزت درجة الحرارة المحيطة شروط التصميم؟
ج: درجة الحرارة الاقتراب تتسع وتنخفض قدرة التبريد. الأنظمة المصممة لمبة جافة بحرارة 35°C / 24°C قد تتعرض لفقدان سعة بنسبة 15-20٪ عند المصباح الجاف بدرجة 40°C. زيادة الحجم بنسبة 10-15٪ توفر هامش تشغيلي للطقس القاسي.

الخاتمة

توفر أنظمة التبريد بالرش الصناعية وفورات طاقة قابلة للقياس عندما تتطابق خصائص الفوهة مع الحمل الحراري والظروف البيئية. حجم القطرات، ومسافة الفوهات، وتوازن تدفق الماء تحدد ما إذا كنت تحقق تخفيلات في الطاقة بنسبة 30٪ أو 60٪ مقارنة بالتبريد الميكانيكي.

أكبر المكاسب تأتي من تصحيح سعة الفوهة بدلا من الرش الزائد. تحافظ الأنظمة التي تعمل عند 70-85٪ من الحد الأقصى لتدفق التصميم على مسارات قطرات مثالية وكفاءة تبخر، ومع محركات التردد المتغير على مضخات الدوران، تتكيف مع ظروف الحمل الجزئي دون التضحية بالأداء.

تعكس تقنية الرش بالتبخير اتجاهات الصناعة الأوسع: انخفاض كثافة الطاقة، تقليل استخدام المبردات، وتحسين إدارة المياه. فترات الاسترداد التي تقل عن 24 شهرا تجعل أنظمة الرش واحدة من أسرع تحسينات العائد على الاستثمار في إدارة الحرارة الصناعية.
