كيفية اختيار فوهة تنظيف الخزان المناسبة: دليل اختيار عملي
اختيار فوهة تنظيف الخزان الخاطئة لا يهدر المياه فقط—بل يخلق مخاطر تلوث تغلق خطوط الإنتاج. بعد اثني عشر عاما من إدارة أنظمة CIP في مصانع الألبان والصيدلانية والكيميائية، تعلمت أن اختيار الفوهة يحدد ما إذا كان خزانك يجتاز التحقق من النظافة أم يفشل مع بقايا تكلف آلاف الدولارات في إعادة التصميم.
يغطي هذا الدليل العوامل الحرجة التي تفصل بين تنظيف الخزان الفعال والفشل المكلف، بناء على تطبيقات حقيقية حيث أثرت اختيارات الفوهة بشكل مباشر على جودة المنتج وتكاليف التشغيل.

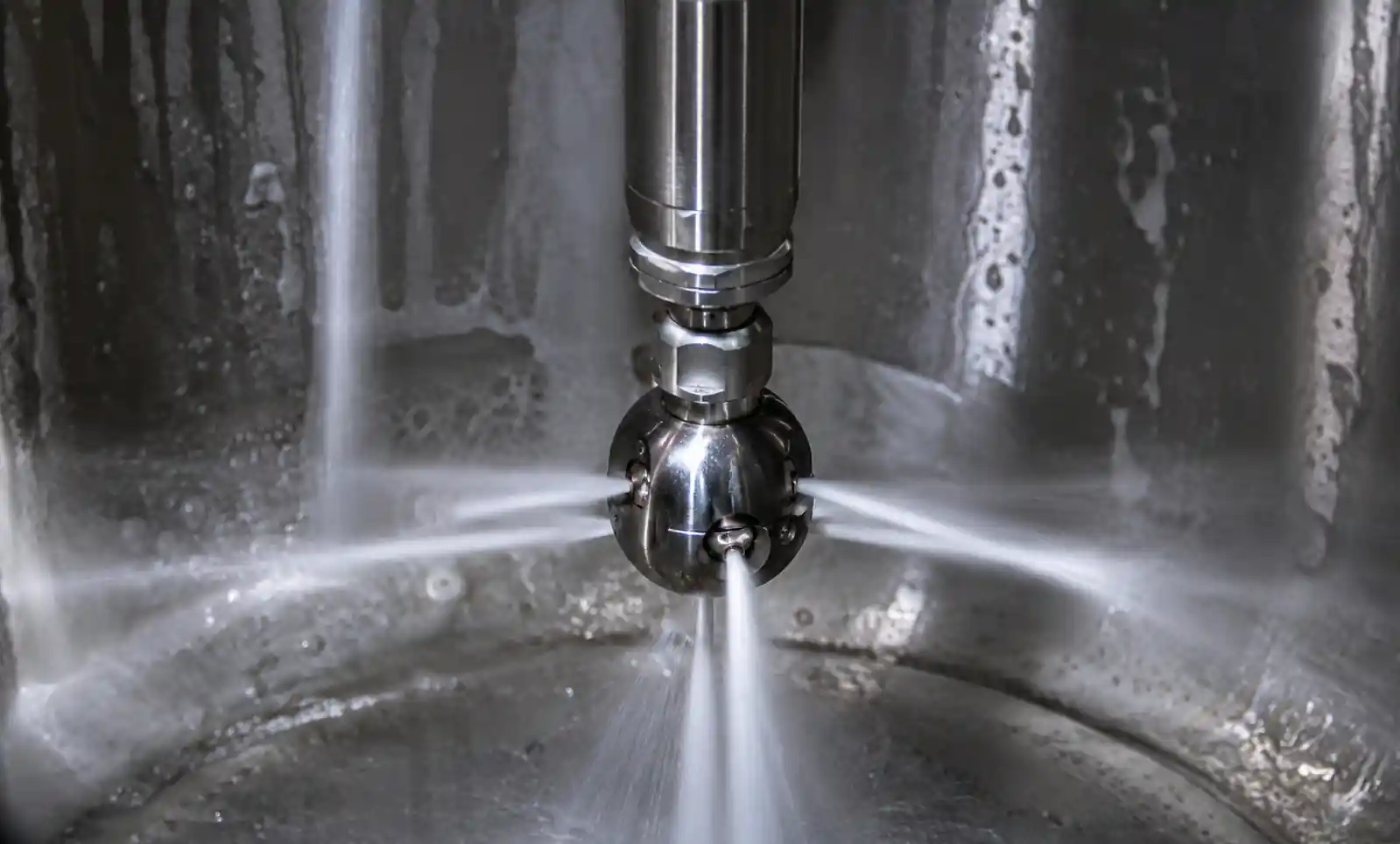

! 2-رأس-نفاث-دو-آلية دوران-محورين
جدول المحتويات
- [فهم أساسيات أداء فوهة تنظيف الخزان](#1-فهم-فوهة-تنظيف الخزان-فوهة-الأداء-أساسيات)
- [كرات الرش الثابتة مقابل رؤوس النفاثات الدوارة: فروق الأداء الحقيقية] (#2-كرات الرش الثابتة مقابل رؤوس النفاثات الدوارة-الفروق الحقيقية-الأداء)
- [اختيار مادة الفوهة لطول العمر](#3-فوهة-المواد-الاختيار لطول العمر)
- [مطابقة نوع الفوهة مع حجم الخزان والهندسة] (#4-مطابقة-نوع-فوهة-لخزان-حجم-وهندسة)
- [متطلبات الضغط ومعدل التدفق] (#5-متطلبات الضغط ومعدل التدفق)
- [اعتبارات خاصة بالصناعة](#6-اعتبارات صناعية محددة)
- [أخطاء الاختيار الشائعة التي تكلف مالا](#7-أخطاء الاختيار الشائعة التي تكلف المال)
1. فهم أساسيات أداء فوهة تنظيف الخزان
قوة الاصطدام تحدد فعالية التنظيف أكثر من معدل التدفق. عندما قمنا بترقية خزان الخلط بسعة 5000 جالون من كرة رش ثابتة إلى رأس نفاث دوار بتدفق مماثل 30 جالون في الدقيقة، انخفض وقت دورة التنظيف من 45 دقيقة إلى 18 دقيقة. ما الفرق؟ تيارات نفاثة مركزة ترسل قوة صدمة 12 رطل لكل بوصة مربعة مقابل رش مشتت عند 2 رطل لكل بوصة مربعة.

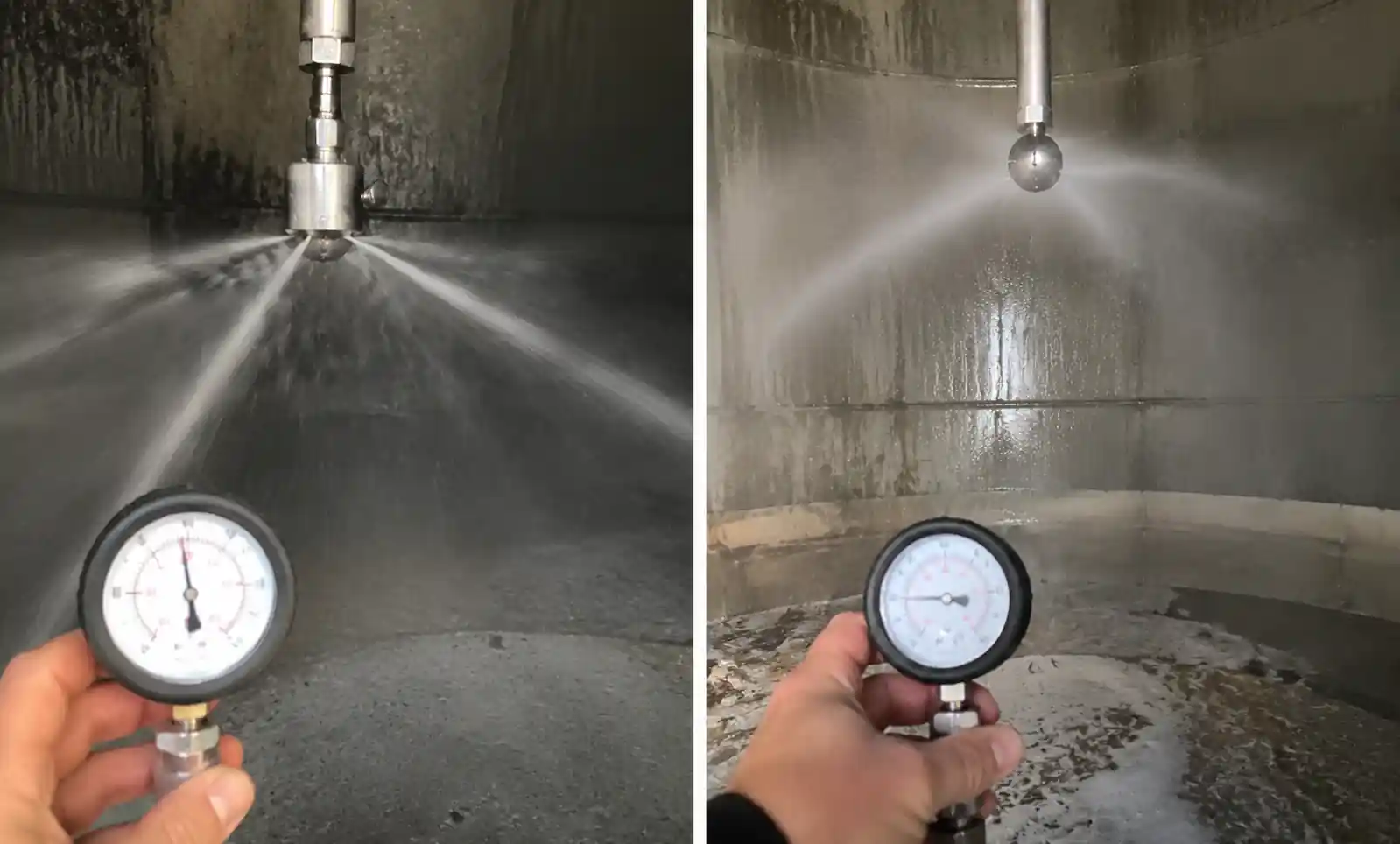

! مقارنة 1-فوهة تنظيف الخزان-الصدمة-القوة
نمط التغطية يميز التنظيف الموثوق عن حوادث التلوث. تخلق كرات الرش أنماطا كروية متداخلة، لكن المناطق المظللة خلف الحواجز تبقى دون تغيير. بعد ثلاث اختبارات مسحة فاشلة في وعاء الأدوية لدينا، التحول إلى رأس دوار ثنائي المحور أزال النقاط العمياء التي لم يكن بإمكان الرذاذ الساكن الوصول إليها.
حجم القطرة يؤثر على الفعل الميكانيكي للتنظيف. القطرات الكبيرة (800-1200 ميكرون) من النفاثات الدوارة تكسر ترسبات البروتين التي لا تستطيع كرة الرش لمسها، بينما الرش الأدق (300-500 ميكرون) يعمل بشكل أفضل لدورات الشطف النهائية دون ترك ماء متجمع يحتوي على البكتيريا.
2. كرات الرش الثابتة مقابل رؤوس النفاثات الدوارة: الفروقات الحقيقية في الأداء
كرات الرش الساكن تعمل في التسخ الخفيف حيث التغطية اللطيفة أهم من التنظيف الميكانيكي. تستخدم خزانات التخزين بسعة 500 جالون كرات رش لأن التبديل يتطلب فقط شطف البقايا القابلة للذوبان في الماء. تكلفة التركيب 180 دولارا لكل فوهة مقابل 1400 دولار للوحدات الدوارة — وهذا ذكي عندما تكون متطلبات التنظيف محدودة.
| ميزة | كرة الرش الثابتة | رأس نفاث دوار | التأثير الحقيقي |
|---|---|---|---|
| قوة التأثير | 1-3 PSI | 8-15 PSI | الدوار يزيل بقايا الرش المخبوزة التي لا يمكن لمسها |
| استخدام المياه | خط الأساس | 30-40٪ أقل | كنا نوفر 2.4 مليون جالون سنويا بتبديل 8 خزانات |
| وقت التنظيف | خط الأساس | أسرع بنسبة 50-70٪ | تقليل وقت التوقف = 3 دفعات إنتاج إضافية أسبوعيا |
| التغطية | 360° لكن شدة منخفضة | 360° مع شدة عالية | يصل الدوران إلى المناطق المظللة وكرات الرش تخطئ |
| التكلفة الأولية | 150-300 دولار | 1,200-2,500 دولار | استرداد خلال 4-8 أشهر من مدخرات المياه/المواد الكيميائية |
| الصيانة | لا يوجد (لا أجزاء متحركة) | خدمة الحمل السنوية | ميزانية 200 دولار سنويا لكل وحدة لمجموعات الأختام |
تركز رؤوس النفاثات الدوارة التدفق في 2-4 تيارات عالية السرعة تدور حول محورين. خزانات التخمير التي بسعة 10,000 جالون لدينا كانت تحتوي على تراكم بروتين يتطلب فركه يدويا كل دورة ثالثة باستخدام كرات الرش. النفاثات الدوارة ألغت التنظيف اليدوي تماما—أما شرائط الصدمات المركزة فترسب تنثر الكرات وهي رطبة فقط.
تستخدم التصاميم ذاتية الدوران ضغط السائل لدفع الدوران عبر آليات التوربينات. نستخدمها عند 40-80 PSI مع 25-50 GPM حسب حجم الخزان. نماذج التوربينات تحتاج إلى تدفق أدنى للحفاظ على سرعة الدوران — تشغيل واحدة بسرعة 15 جيجالون في الدقيقة (أقل من 20 جيجالون في الدقيقة) تسبب في دوران غير منتظم وتنظيف متقطع فشل في اختبار ATP.
3. اختيار مادة الفوهة لطول العمر
اختيار المادة يحدد ما إذا كانت الفوهة تدوم ثلاثة أشهر أو ثلاث سنوات. توسعت فتحات كرات الرش النحاسية في خزانات التنظيف الكاوية بنسبة 18٪ خلال ستة أشهر، مما أدى إلى تدمير توحيد نمط الرش وفشل في التحقق من الصحة. التحول إلى الفولاذ المقاوم للصدأ بسعة 316 لتر مدد العمر الافتراضي إلى 4+ سنوات مع تآكل طفيف.
| المادة | المقاومة الكيميائية | مقاومة التآكل | نطاق درجات الحرارة | العمر النموذجي | عامل التكلفة | أفضل تطبيق |
|---|---|---|---|---|---|---|
| النحاس | ضعيف (هجوم الأحماض) | منخفض | -20°C إلى 120°C | من 6 إلى 12 شهرا (تآكل الجسم) | 1x | الماء النظيف فقط |
| ستانلس ستانل 316 لتر | ممتاز | متوسط | -40°C إلى 200°C | 3-5 سنوات | 2.5-3x | الغذاء، الأدوية، معظم المواد الكيميائية |
| السيراميك (Al₂O₃) | ممتاز (باستثناء HF) | مرتفع جدا | -40°C إلى 300°C | 5-8 سنوات | 4-6x | السائل الكاشط، عالي الحرارة |
| بيك بوليمر | جيد | منخفض | -40°C إلى 180°C | 2-4 سنوات | 2-3x | العمليات المعقمة، غير الكاشطة |
يتعامل الفولاذ المقاوم للصدأ 316L مع التعقيم البخاري بدرجة 80°C، و65°C، والتعقيم بالبخار بدرجة حرارة 80°C. تقاوم المادة تآكل إجهاد الكلوريد الذي يدمر 304 من الفولاذ المقاوم للصدأ في ماء الشطف المالح. ومع ذلك، فإن الفولاذ المقاوم للصدأ يتآكل في تطبيقات العجين عالية السرعة حيث يدوم السيراميك بنسبة 10:1.
توفر الإدخالات الخزفية مقاومة قصوى للاحتكاك. خزان معالجة الشوكولاتة لدينا كان يحتوي على فوهات من الفولاذ المقاوم للصدأ تتآكل كل 18 شهرا بسبب الكاكاو الصلب. تكلف إدخالات الفتحات الخزفية 450 دولارا مقابل 180 دولارا للوحدات المصنوعة بالكامل من الفولاذ المقاوم للصدأ، لكنها استمرت 4 سنوات دون تآكل قابل للقياس. الهشاشة تتطلب تركيبا دقيقا—قمنا بشق أحدها عن طريق شد خيوط التثبيت بشكل مفرط.
4. مطابقة نوع الفوهة مع حجم الخزان والهندسة
حجم الخزان يحدد الحد الأدنى من سعة التدفق وقوة الاصطدام. الخزانات الصغيرة (100-500 جالون) تعمل مع كرات الرش بسرعة 5-15 جالون في الدقيقة. الخزانات المتوسطة (500-3000 جالون) تستفيد من رؤوس دوارة عند 15-35 جالون في الدقيقة. تتطلب الخزانات الكبيرة (3,000+ جالون) نفاثات دوارة عالية الصدمات عند 30-80 جالون في الدقيقة لتنظيف ميكانيكي فعال.
تعمل الخزانات الأسطوانية الرأسية بشكل جيد مع الفوهات الفردية المثبتة في الأعلى. تستخدم خزاناتنا التي تبلغ 2000 جالون رأس نفاث دوار واحد في أعلى المركز. تساعد الجاذبية في التصريف بينما يغطي الدوران بزاوية 360 درجة الجدران وقاع المخروط. قد تحتاج الخزانات ذات نسب الارتفاع إلى القطر فوق 3:1 إلى فوهات جانبية لتغطية القاع.
! وضع فوهة الهندسة الداخلية للخزان 4

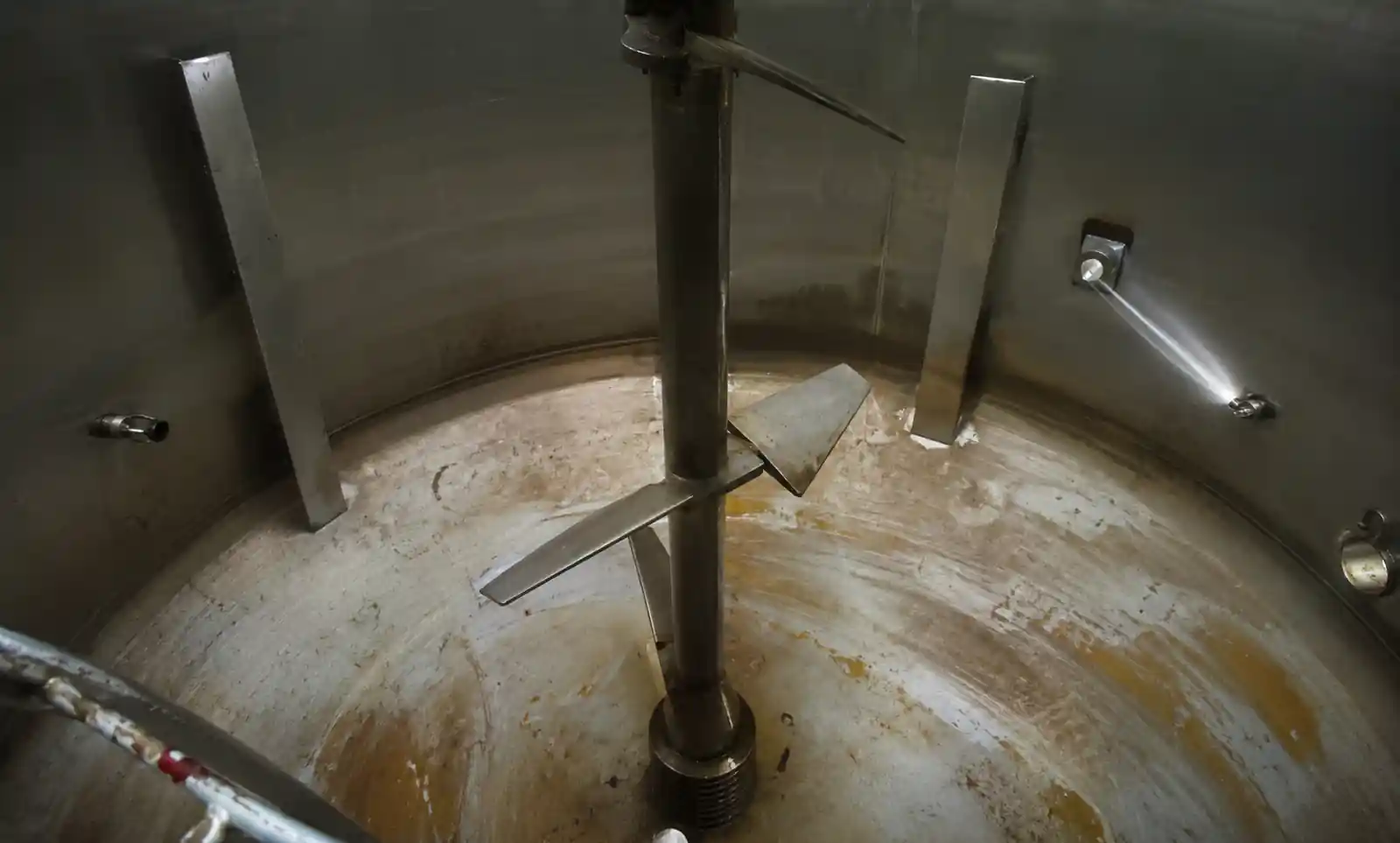

تتطلب العوائق الداخلية وضع الفوهة بعناية. خزان الخلط لدينا يحتوي على عمود تحريك مركزي يخلق منطقة ظل لا تصل إليها الفوهات المثبتة في الأعلى. أضفنا رأس دوار جانبي على ارتفاع متوسط مائل 15 درجة للأسفل—مما أزال الحلقة غير النظيفة بطول 3 إنش حول قاعدة العمود التي كانت تسبب فشل التلوث.
الخزانات الأفقية تتطلب عدة فوهات. وعاء التخزين الأفقي الذي بسعة 4000 جالون يستخدم ثلاثة رؤوس رش دوارة — واحد في كل طرف وواحد في المركز. تشغيل الثلاثة بسرعة 20 جالون في الدقيقة يكمل التنظيف في 15 دقيقة. في البداية جربنا وحدة مركزية واحدة بسرعة 60 GPM، لكن الأطراف لم تتلق قوة تأثير كافية واحتفظت ببقايا.
5. متطلبات الضغط ومعدل التدفق
الحد الأدنى للضغط يحدد الفعالية. كرات الرش تحتاج إلى 15-30 PSI لأنماط متجانسة — تحت هذا التنويذ، ينهار الرش إلى تيارات متدفقة. تتطلب آليات الدوران من 30 إلى 50 PSI كحد أدنى لسرعة الدوران. النفاثات عالية الصدمات تحتاج إلى 60-100 رطل لكل بوصة مربعة لتفكيك الرواسب العنيدة.
يرتبط معدل التدفق بسرعة التغطية وطاقة الاصطدام. عند 30 جالون في الدقيقة، يكمل رأس الدوار التنظيف الكامل لخزان سعة 3,000 جالون خلال 20 دقيقة. تقليل التدفق إلى 20 جاجانا في الدقيقة يخفض قوة الاصطدام بنسبة 30٪ ويمدد وقت الدورة إلى 32 دقيقة—وهو توفير هامشي للمياه لكن فترات توقف أطول يكلف أكثر.
| حجم الحوض | نوع الفوهة | الحد الأدنى للتدفق | الضغط الأمثل | وقت التنظيف | ملاحظات |
|---|---|---|---|---|---|
| 100-500 جالون | كرة الرش | 5-15 جالون في الدقيقة | 20-30 PSI | 15-25 دقيقة | كاف للتسخ الخفيف |
| 500-2000 جالون | رأس رش دوار | 15-30 GPM | 40-60 PSI | 15-20 دقيقة | توازن جيد لمعظم التطبيقات |
| 2,000-5,000 جالون | رأس نفاث دوار | 30-50 GPM | 60-80 PSI | 18-25 دقيقة | مطلوب لإزالة البروتين/الدهون |
| 5,000-15,000 جالون | دوار عالي التأثير | 50-80 GPM | 80-120 PSI | 20-30 دقيقة | المصانع الكيميائية، التسخ الثقيل |
سعة المضخة تحد من تصميم النظام. منشأتنا لديها سعة مضخة CIP تبلغ 100 جالون في المليون تخدم خمسة خزانات. نقوم بتسلسل التنظيف باستخدام التحكم PLC، حيث نشغل خزانين بسرعة 40 جالون في الدقيقة لكل منهما. تشغيل ثلاثة خزانات بسرعة 33 جالون في الدقيقة خفض الضغط إلى 45 PSI، أقل من الحد الأدنى 60 PSI للتشغيل الدوار الفعال.
انخفاض الضغط عبر الأنابيب يسرق الأداء. قمنا بقياس فقدان 22 PSI عبر 150 قدما من خط الإمداد بقطر 1.5 بوصة عند 40 جالون في الدقيقة. زيادة حجم الأنبوب إلى 2 بوصة قللت الخسارة إلى 8 PSI. احسب دائما ضغط النظام عند الفوهة، وليس فقط تفريغ المضخة—فالتركيبات تفشل في التحقق عندما لا يأخذ أحد في الاعتبار خسائر الخطوط.
6. اعتبارات خاصة بالصناعة
تتطلب معالجة الأغذية والمشروبات مواد تتحمل دورات CIP الساخنة والحمض الساخن. تعمل عملية الألبان لدينا بنسبة 1.5٪ من نمو الشمس عند 80°م تليها 2٪ HNO₃ عند 65°م. فقط 316 لتر من الفولاذ المقاوم للصدأ يبقى على قيد الحياة — النحاس الأصفر يتآكل خلال أسابيع، و304 حفر من الفولاذ المقاوم للصدأ بعد ستة أشهر. الامتثال لإدارة الغذاء والدواء يتطلب شهادة معايير صحية 3-A.

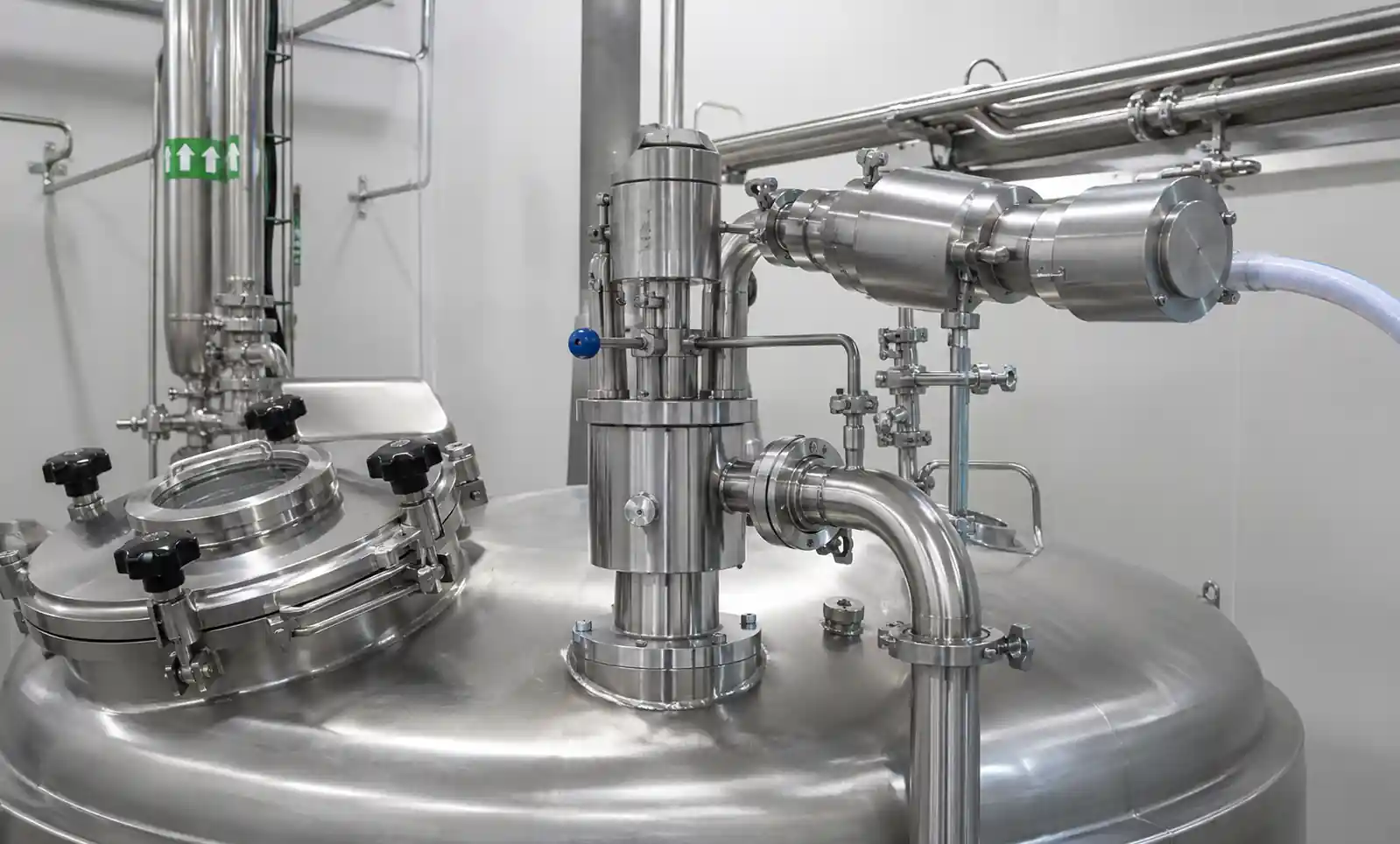

تحتاج صناعة الأدوية إلى وثائق تحقق تثبت فعالية التنظيف. يستخدم إنتاجنا لواجهات برمجة التطبيقات المعقمة رؤوس نفاثات دوارة مع أنماط تغطية موثقة. تكلفة حزمة التحقق 8,000 دولار لكنها وفرت 40,000 دولار في الفحوصات الفاشلة التي واجهناها مع كرات الرش غير الموثقة. يجب أن تكون الفوهات متوافقة مع CIP/SIP، وتتعامل مع دورات بخار بدرجة حرارة 135°C دون تدهور الختم.
المعالجة الكيميائية تتعامل مع المذيبات العدوانية. خزان استرداد المذيب لدينا تعرض لفوهات ستانلس ستانس قياسية تعطلت خلال أشهر من هجوم MEK. التحول إلى هياكل مبطنة ب PTFE مع فتحات خزفية مدد العمر إلى 3+ سنوات. الفوهة المتخصصة التي تبلغ قيمتها 2,400 دولار أفضل من استبدال وحدات قياسية بقيمة 650 دولار كل أربعة أشهر.
تواجه عمليات التخمير تحديات في البروتين والأغشية الحيوية. خزانات التخمير لدينا كانت تحتوي على حلقات كروزن لا يمكن لكرات الرش إزالتها، مما كان يتطلب فركا يدويا كل دفعة ثالثة. رؤوس النفاثات الدوارة عند 70 PSI ألغت التدخل اليدوي تماما—فقد اختفى تراكم حجر البيرة عندما رفعنا قوة الاصطدام من 3 PSI إلى 12 PSI.
7. أخطاء الاختيار الشائعة التي تكلف المال
تقليل الحجم من أجل "توفير التكاليف" يؤدي إلى إخفاقات. قام فريقنا بتركيب كرات رش بقيمة 180 دولارا في خزانات تحتاج إلى نفاثات دوارة بقيمة 1400 دولار لتقليل التكاليف. كرات الرش فشلت في التحقق من ATP بنسبة 60٪ من الوقت، مما تطلب تنظيفا يدويا بتكلفة 280 دولارا لكل حادث. أربعة أشهر من الأعطال تجاوزت ما كان من المفترض أن تكلف الفوهات الصحيحة في البداية.
تجاهل الهندسة الداخلية يسبب نقاط عمياء. حددنا رأس دوار مثبت في الأعلى لخزان مع محرك جانبي يخلق منطقة ظل بعرض 12 بوصة. تكلفت حوادث التلوث الناتجة عن هذه المنطقة غير المنظفة 15,000 دولار للتخلص من المنتجات. دائما رسم العقبات الداخلية قبل اختيار وضع الفوهة.
المبالغة في تحديد الضغط تهدر سعة المضخة. حدد مهندس نفاثات دوارة بقوة 100 رطل لكل بوصة مربعة لخزانات العزل الخفيفة التي تنظف بشكل مثالي عند 50 PSI. هذا استهلك 40٪ من سعة المضخة أكثر من اللازم، مما حد من عدد الخزانات التي يمكننا تنظيفها في نفس الوقت.
إهمال الوصول إلى الصيانة يسبب الاعتماد على الاعتمادية. كان رأس الدوار المثبت في السقف لدينا يحتاج إلى سقالات لخدمة المحامل ربع السنوية. بعد ستة أشهر من تأجيل الصيانة، تسبب المحمل المعلق في فشل التحقق. الانتقال إلى منفذ جانبي ذو حافة مع وصول إلى الممر قلل وقت الخدمة من 4 ساعات إلى 20 دقيقة.
الشراء بناء على التكلفة الأولية يتجاهل نفقات التشغيل. كرات الرش الرخيصة بسعر 150 دولارا لكل واحدة بدت جذابة مقابل النفاثات الدوارة التي تكلف 1600 دولار. لكن كرات الرش استخدمت 45٪ ماء أكثر و40٪ مواد كيميائية أكثر في كل دورة، مما كلف 8,400 دولار إضافية سنويا عبر ثمانية خزانات. سددت طائرات الروتاري قسطها خلال خمسة أشهر.
تخطي اختبار التحقق يسبب مفاجآت مكلفة. اشترينا 12 رأس دوار بناء على ادعاءات الشركة المصنعة، ثم اكتشفنا أنهم لا يستطيعون إزالة الغشية الحيوية المحددة لدينا عند الضغط المحدد. اختبار وحدة واحدة أولا كان سيوفر 14,000 دولار في شراء المعدات الخاطئة.

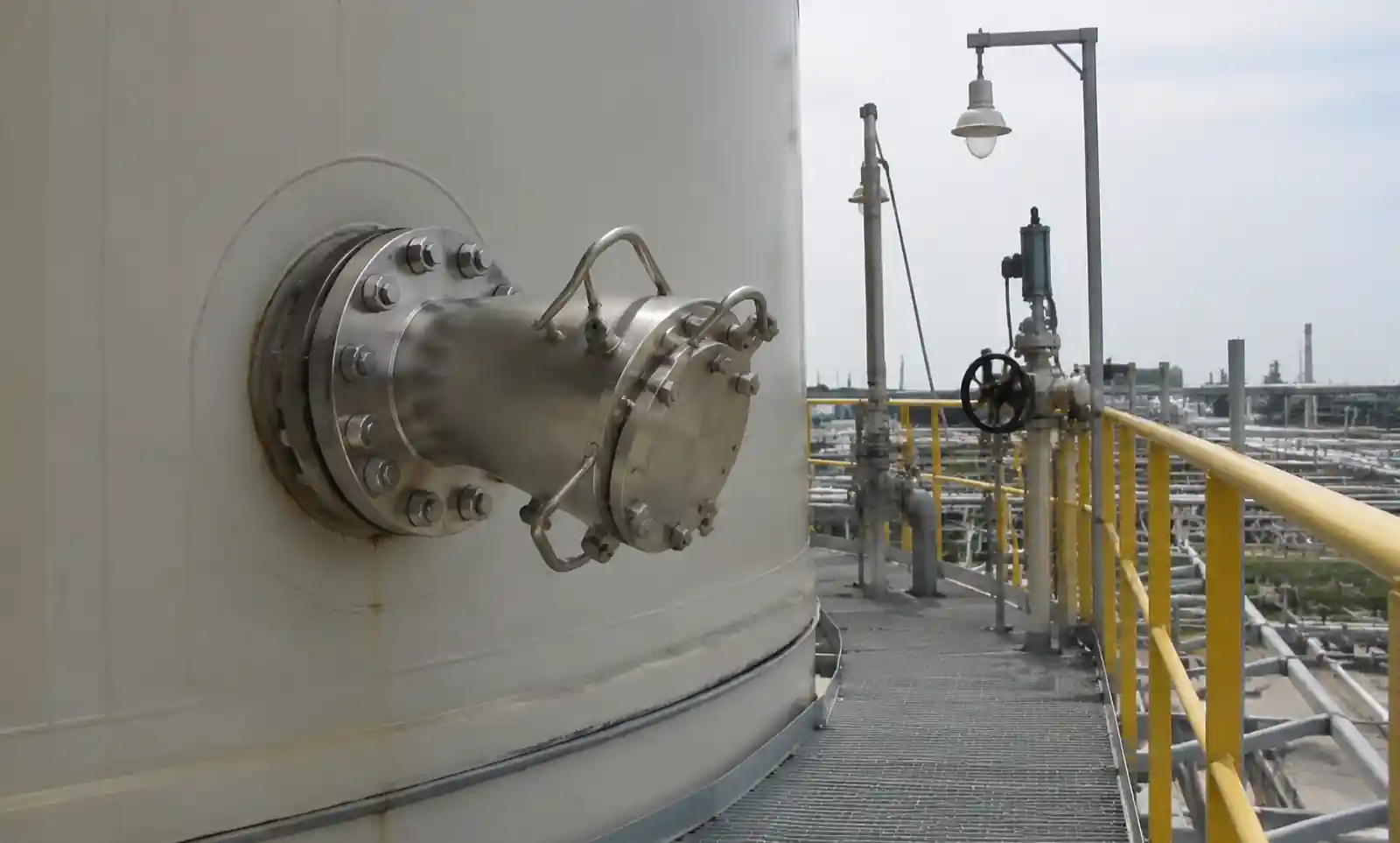

! 6-خزان-تنظيف-فوهة-صيانة-وصول
الخاتمة
اختيار فوهة تنظيف الخزان المناسبة يبدأ بتقييم صادق لنوع التربة ومتطلبات التنظيف. كرات الرش الساكن تعمل في التسخ الخفيف حيث يكون التكلفة الرأسمالية المنخفضة مهمة. رؤوس الرش الدوارة تناسب المتطلبات المتوسطة. تصبح رؤوس النفاثات الدوارة عالية التأثير ضرورية للرواسب العنيدة، أو متطلبات النظافة الصارمة، أو عندما تبرر توفير المياه والمواد الكيميائية استثمارا أعلى.
اختيار المواد يحدد طول العمر — حيث يتعامل 316 لتر الفولاذ المقاوم للصدأ مع معظم التطبيقات الغذائية والدوائية، بينما تثبت الإدخالات السيراميكية ضرورية للبيئات الكاشطة. هندسة الدبابة تدفع وضع الفوهة؛ تتطلب العوائق الداخلية خرائطا دقيقة لتجنب النقاط العمياء التي تسبب فشل التلوث.
الضغط ومعدل التدفق يتحكمان في فعالية التنظيف. كرات الرش تحتاج إلى 15-30 PSI، والوحدات الدوارة الأساسية تحتاج إلى 40-60 PSI، والأنظمة عالية التأثير تتطلب 60-100 PSI. احسب سعة المضخة وأخذ في الاعتبار خسائر الأنابيب—فالضغط غير الكافي عند الفوهة يضمن فشل التحقق من الأنابيب.

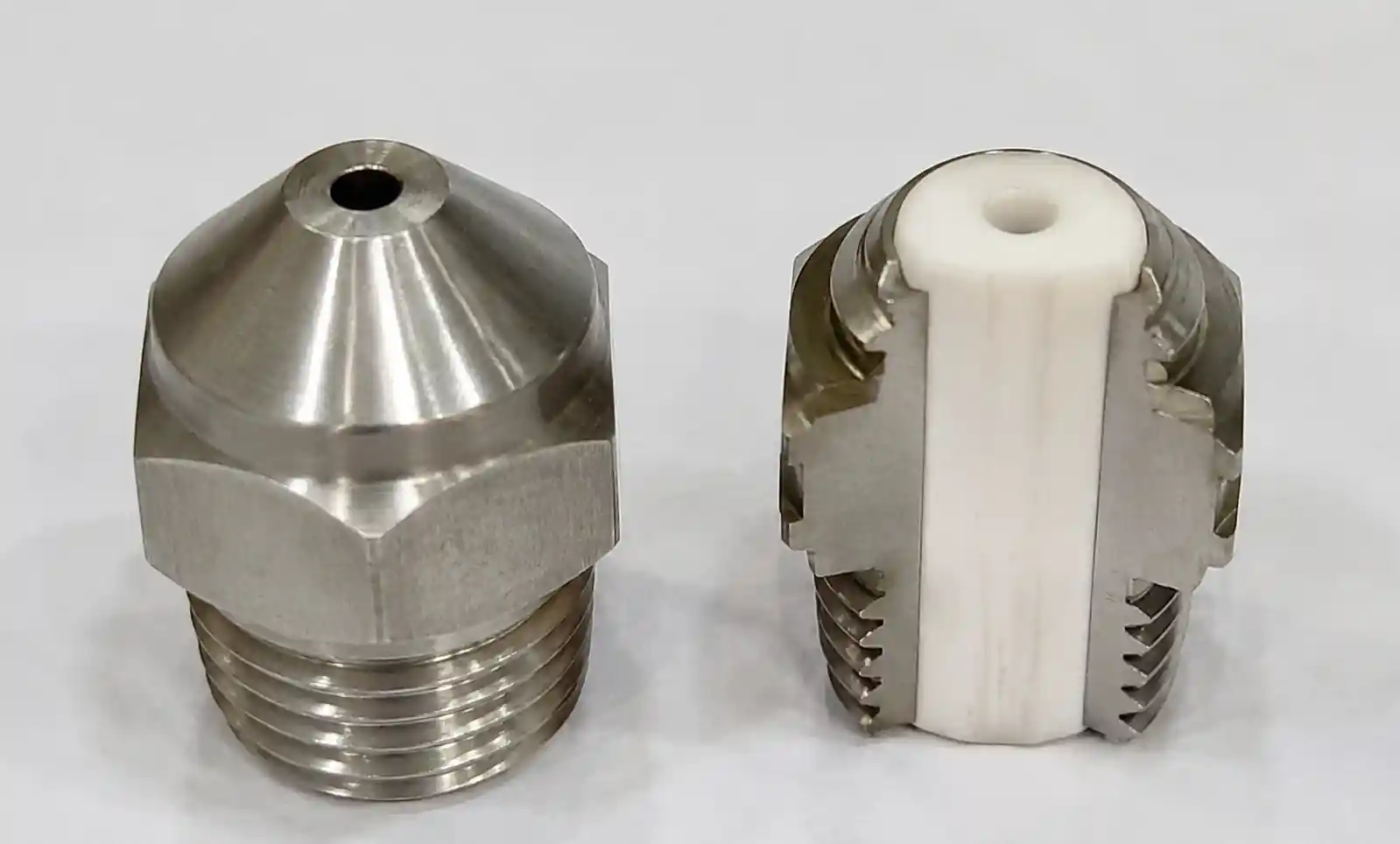

! 3-فولاذ مقاوم للصدأ-فوهة-مواد من السيراميك
تجنب الأخطاء الشائعة عن طريق تعديل الحجم المناسب للمعدات حسب المتطلبات الفعلية. اختبر الفوهات المرشحة في تطبيقك قبل التركيب الكامل. احسب إجمالي تكلفة الملكية بما في ذلك المياه والمواد الكيميائية والطاقة — وليس فقط سعر الشراء. اختيار الفوهة بشكل صحيح يعيد الفائدة من خلال التنظيف الموثوق، وتقليل تكاليف التشغيل، والقضاء على التدخل اليدوي.
