كيفية اختيار فوهات الطلاء عالية الأداء لقطع غيار السيارات الدقيقة

في عالم تصنيع السيارات عالي المخاطر، غالبا ما يكون كشك الطلاء هو أغلى عنق زجاجة في خط الإنتاج. كل مليمتر من الرش الزائد، وكل انسداد في الفوهة المجهرية، وكل هندسة معقدة مغطاة بشكل غير متساو، تترجم مباشرة إلى مواد مهدرة، وأجزاء مرفوضة، وتوقف خطي معيق. بالنسبة لمديري خطوط الإنتاج ومتخصصي ضمان الجودة، غالبا ما يعود الفرق بين التحويل المربح والتكلفة إلى مكون لا يزيد حجمه عن شمعة الإشعال: فوهة الرش. سيرشدك هذا الدليل الشامل عبر المبادئ الهندسية لاختيار فوهات الطلاء بالرش الدقيق التي تعظم كفاءة النقل، وتقلل من هدر طلاء السيارات المكلفة، وتضمن تشطيبات متجانسة وخالية من العيوب على أكثر مكونات السيارات تعقيدا.

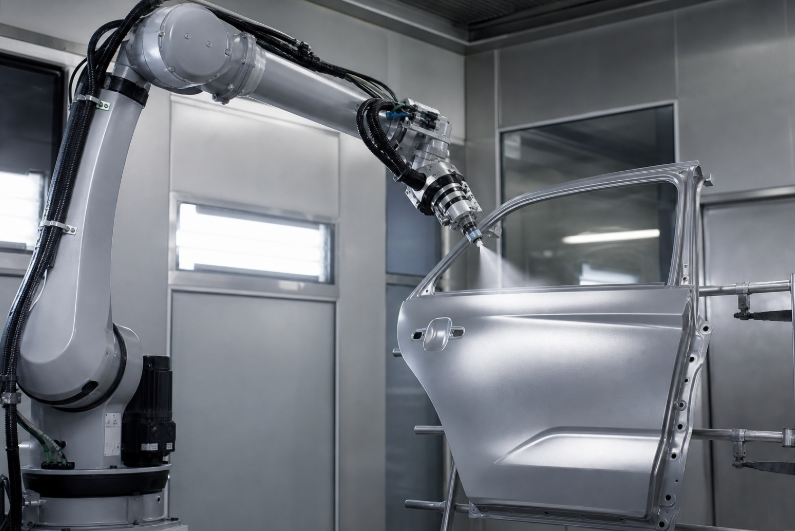

! ذراع روبوتي تطبق طلاء موحد للسيارات باستخدام فوهة رش دقيقة عالية الكفاءة في النقل

جدول المحتويات

1. • [فهم فوهات طلاء السيارات: الأساسيات] (#understanding-طلاء السيارات-فوهات الأساسيات)
2. • [المفاهيم الأساسية مبسطة: كفاءة النقل، SMD، وقوة التأثير] (#core-مفاهيم مبسطة-تبسيط-كفاءة-نقل-smd-وتأثير-قوة)
3. • [دليل خطوة بخطوة: اختيار الفوهة المناسبة لقطع الدقة] (#step دليل بخطوة لاختيار الفوهة اليمنى للأجزاء الدقيقة)
4. • [نصائح خبراء وأخطاء شائعة يجب تجنبها في غرفة الطلاء] (#expert نصائح--مخاطر شائعة يجب تجنبها في غرفة الطلاء)
5. • [الخاتمة والأفكار النهائية](#conclusion---أفكار أخيرة)
6. • [ملخص سريع: مصفوفة اختيار فوهة السيارات] (#quick-ملخص-مصفوفة اختيار فوهة السيارات)
7. • الأسئلة المتكررة

1. فهم فوهات طلاء السيارات: الأساسيات

عند هندسة خط إنتاج سيارات حديث، فإن تقييم عائد الاستثمار (ROI) لمعدات التشطيب الخاص بك أمر بالغ الأهمية. الطلاءات المتخصصة في السيارات — التي تتراوح بين البرايمرات المضادة للتآكل المتخصصة إلى الطلاءات الشفافة عالية الصلابة والطبقات المعدنية المعقدة — معروفة بأنها مكلفة جدا.

يرتكب العديد من موظفي المشتريات خطأ جسيما بمعاملة فوهات الرش كسلع رخيصة وقابلة للاستخدام. ومع ذلك، فإن الفوهة ذات الأداء الضعيف لا تفشل فقط؛ إنه يستنزف ميزانية التشغيل بصمت. إذا كانت الفوهة تتجزأ الطلاء بشكل سيء، فإن نسبة كبيرة من الطلاء المكلف تطفو بعيدا إلى فلاتر العادم كرذاذ زائد. إذا تدهورت الفوهة بسرعة كبيرة بسبب طلاء رقائق معدني كاشط، يتغير نمط الرش، مما يؤدي إلى تراكمات غير متساوية للأفلام، وخطوط نمرية، وإعادة عمل مكلفة.

اختيار فوهة الطلاء عالية الأداء المناسب يعتمد على دقة متوقعة. يتطلب ذلك مواءمة ديناميكا الموائع مع علم المواد لضمان أن كل قطرة طلاء تهبط تماما في المكان الذي صممت لهبوطه، مع قوة التأثير الدقيقة المطلوبة للالتصاق تماما. من خلال تحسين اختيار الفوهة لديك، فإنك تقلل بنشاط من تكلفة القطعة مع رفع الجودة والمتانة العامة لتشطيب السيارة.

2. المفاهيم الأساسية مبسطة: كفاءة النقل، SMD، وقوة التأثير

لاتخاذ قرارات مبنية على البيانات بشأن إعداد كشك الطلاء الخاص بك، يجب عليك فك شفرة المصطلحات التي يستخدمها مصنعو الفوهات الكهربائية. دعونا نترجم هذه المبادئ الديناميكية المرنة إلى مقاييس إنتاج بسيطة وقابلة للتنفيذ.

كفاءة النقل (TE): "طلاء الجزء، وليس الهواء"

كفاءة النقل هي المقياس النهائي لربحية أكشاك الطلاء. المسألة ببساطة هي نسبة الطلاء التي تلتصق فعليا بقطعة السيارة مقابل الكمية التي تفقد البيئة المحيطة بسبب الرش الزائد. إذا كان TE لديك 50٪، فأنت فعليا تهدر نصف ميزانية الطلاء. يتم تصميم الفوهات عالية الأداء بعناية لتشكيل عمود الرش والتحكم في سرعة القطرات، لضمان وصول أقصى حجم من الطلاء إلى الهدف، وبالتالي قطع نفايات المواد.

ساوتر ميين إمبايتر (SMD / D32): تشبيه "الضباب مقابل المطر"

SMD هو قياس رياضي لمتوسط حجم القطرات داخل نمط الرش، وهو الأكثر صلة بنعومة الطلاء. فكر في الأمر كأنه الفرق بين ضباب صباحي ناعم وعاصفة مطرية غزيرة.

• الضباب (SMD صغير جدا): يخلق تشطيب زجاجي خال من عيب، لكن القطرات خفيفة جدا بحيث يمكن لتدفق الهواء في الكبائن أن يحملها بسهولة (مما يقلل من TE ويزيد من الرش الزائد).
• المطر (SMD أكبر): القطرات الثقيلة تسافر مباشرة إلى الهدف، مما يحسن TE، لكنها قد تسبب ملمسا خشنا يشبه "قشر البرتقال" في النهاية النهائية. الهدف من الفوهة الدقيقة هو إيجاد SMD مثالي من نوع "جولدي لوكس"—صغير بما يكفي لتشطيب فاخر، لكنه ثقيل بما يكفي للوصول إلى اللوحة.

قوة التأثير الفعال: "الضربة"

قوة الاصطدام هي الطاقة الحركية الميكانيكية الفعلية التي تمارسها قطرات الرش عند اصطدامها بسطح السيارة. إذا كان "الضربة" ضعيفا جدا، فلن يلتصق الطلاء بشكل صحيح بالركيزة، مما يؤدي إلى فشل في الالتصاق. إذا كان الضربة قوية جدا، فإن القطرات عالية السرعة سترتد عن السطح (تناثر) أو تزيل الطبقات الرطبة من البرايمر تحتها.

جدول مقارنة المفاهيم الأساسية

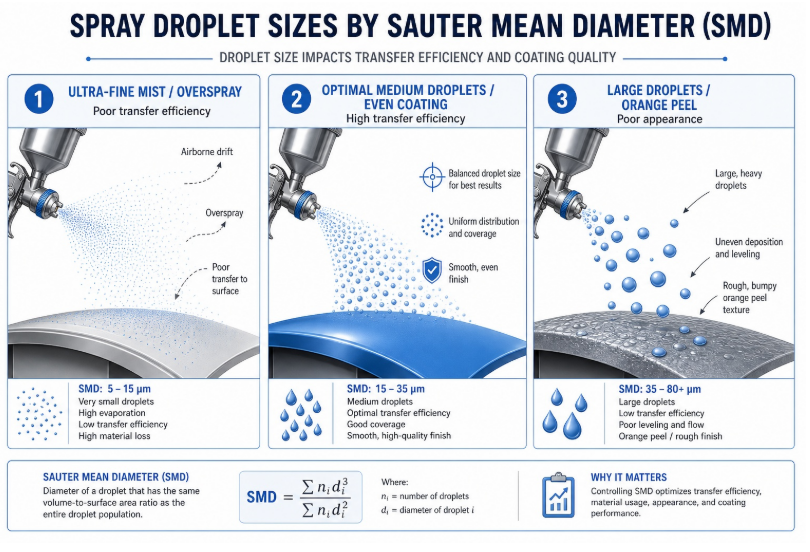

! مخطط يقارن بين أحجام قطرات ساوتر المتوسطة

3. دليل خطوة بخطوة: اختيار الفوهة المناسبة لقطع بريسيجن

اختيار الفوهة المثلى ليس لعبة تخمين؛ إنها عملية منهجية لمطابقة الأداة مع المتطلبات الكيميائية والهندسية المحددة لخط إنتاجك.

3.1 اختيار المواد: سيراميك مقابل فولاذ مقاوم للصدأ سعة 316 لتر

فتحة فوهة الرش هي نقطة الاختناق الحرجة حيث تقطع السوائل عالية الضغط بعنف إلى قطرات. المادة التي تختارها لهذه الفتحة تحدد مدة احتفاظ الفوهة بنمط الرش الدقيق قبل أن يفسد التآكل الطلاء الخاص بك. فكر في فتحات الفوهة مثل إطارات سيارة السباق؛ المركب الخاطئ سيتحلل بسرعة تحت ضغط عالي.

متى تختار الفتحات الخزفية: تحتوي ألوان السيارات الحديثة، خاصة الطبقات الأساسية المعدنية، على رقائق مجهرية من الألمنيوم أو الميكا. عندما تدفع هذه الرقائق عبر فتحة صغيرة بضغط عال، تعمل كورق صنفرة سائل. تتآكل الفوهات النحاسية والفولاذ القياسي بسرعة في هذا البيئة، مما يؤدي إلى اتساع الفتحة. فتحة أوسع ترش سائلا أكبر عند أحجام قطرات أكبر، مما يفسد كفاءة النقل وجودة التشطيب على الفور. بالنسبة لخطوط الإنتاج ذات الكميات الكبيرة التي تستخدم الطلاءات الكاشطة، يجب عليك التأكد من أن فتحات السيراميك تحافظ على الدقة. السيراميك المتقدم من الألومينا يقدم مقاومة تآكل استثنائية، حيث يدوم المعادن التقليدية بمقدار 10 إلى 50 ضعفا، مما يضمن بقاء نمط الرش نفسه في اليوم 100 كما كان في اليوم الأول.

متى تختار الفولاذ المقاوم للصدأ سعة 316 لتر: ليس كل التآكل ميكانيكيا؛ بعضها كيميائي. عند تطبيق مواد كيميائية شديدة التآكل قبل المعالجة، أو المذيبات العدوانية، أو البرايمرات الكيميائية المتخصصة، قد يكون السيراميك أحيانا هشا أو غير ضروري. في هذه السيناريوهات، مقاومة التآكل من الفولاذ المقاوم للصدأ بسعة 316 لتر تجعله البطل بلا منازع. يتحمل البيئات الحمضية أو القلوية الشديدة دون حفر أو صدأ، مما يضمن رذاذا معقما وموثوقا لمراحل الغسل والتحضير الكيميائية.

جدول بيانات مواصفات المواد والاختيار

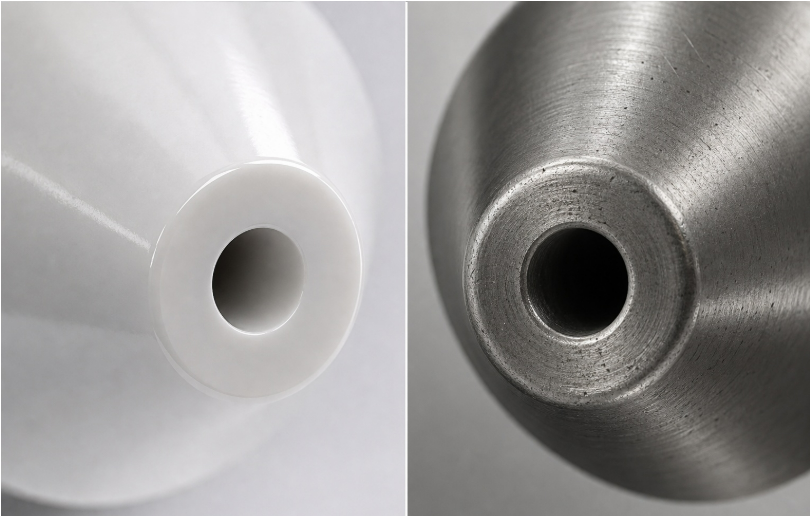

! مقارنة المقطع العرضي بين فوهة الرش السيراميك والفولاذ المقاوم للصدأ بسعة 316 لتر

3.2 تحسين قوة الاصطدام الفعالة للالتصاق

بمجرد اختيار المادة المناسبة، يجب عليك معايرة ديناميكا الموائع. كما نوقش، الطاقة الحركية للرش هي الأهمية. لمنع هدر الطلاء(https://www.nozzle-intellect.com/blogDetail/what-is-nozzle-effective-impact-force-prevent-paint-waste/13.html) الناتج عن الارتداد والرش الزائد، يجب على المهندسين موازنة ضغط السائل، وزاوية الرذاذ، والمسافة من الفوهة إلى الركيزة المستهدفة بدقة.

الرياضيات وراء الضربة: قوة الاصطدام تعتمد بشكل كبير على زاوية الرش. زاوية رش ضيقة (مثل 15 درجة) تركز طاقة السائل في مساحة صغيرة، مما يمنحها قوة صدمة هائلة—مثالية لإزالة الحطام في غسيل تحضيري، لكنها سيئة جدا لوضع طبقة أساس حساسة لأنها تسبب رذاذا شديدا. وعلى العكس، فإن زاوية الرش الواسعة (مثل 110 درجات) تبتت الطاقة على مساحة واسعة، مما يوفر قوة تأثير لطيفة مثالية لوضع طبقة ناعمة ومتساوية من الطبقة الشفافة دون الإخلال بالطبقات الرطبة تحتها.

خطوة قابلة للتنفيذ: عند برمجة أذرع الرش الروبوتية، احسب دائما قوة الاصطدام النظرية بناء على الجاذبية النوعية للسائل وضغط التشغيل. خفض الضغط قليلا أثناء تحريك الذراع الروبوتية أقرب إلى الجزء غالبا ما يحافظ على قوة الاصطدام المطلوبة مع تقليل سرعة الرش بشكل كبير، مما يسمح له بالسقوط بأمان في تيار الهواء بدلا من الطفو على الأجزاء المجاورة.

3.3 تحقيق تغطية موحدة على الهندسات المعقدة

نادرا ما تكون قطع غيار السيارات مسطحة. يكلف المهندسون بطلاء الهندسة المعقدة: التجاويف العميقة لإطار الباب، المنحنيات الحادة لغلاف المرآة الجانبية، أو الزعانف المعقدة لشبكة المبرد.

الفوهات ذات المروحة المسطحة القياسية تواجه صعوبة هنا. يطبقون تركيزا كبيرا من الطلاء في مركز نمط الرش ويغطون الحواف بشكل خفيف وأخف. عندما يمرر ذراع روبوتي هذا النمط عبر مصد منحني، يتجمع الطلاء بشكل طبيعي في الوديان ويمتد رقيق فوق القمم.

لتحقيق تغطية موحدة على الأجزاء المعقدة، يجب على خطوط الإنتاج استخدام فوهات تبخير الهواء أو مبخرات أجراس دوارة كهروستاتيكية.

• فوهات تذمر الهواء تستخدم الهواء المضغوط لتحطيم السائل فعليا إلى ضباب دقيق للغاية ومضبوط. من خلال ضبط نسبة الهواء إلى السائل أثناء التشغيل، يمكن للذراع الروبوتية تقليص حجم القطرة ديناميكيا عند الدخول في تجويف ضيق، مما يضمن أن يلتف الطلاء حول الهندسة دون أن يتجمع.
• التحكم في النمط: ابحث عن فوهات توفر تحكما مستقلا في هواء المروحة وهواء التذمر. وهذا يسمح لوحدة التحكم المنطقية القابلة للبرمجة (PLC) بتحويل الرش فورا من مروحة عريضة (للأبواب الكبيرة والمسطحة) إلى مخروط ضيق ومركز (للزوايا الضيقة) دون إيقاف خط الإنتاج أبدا.

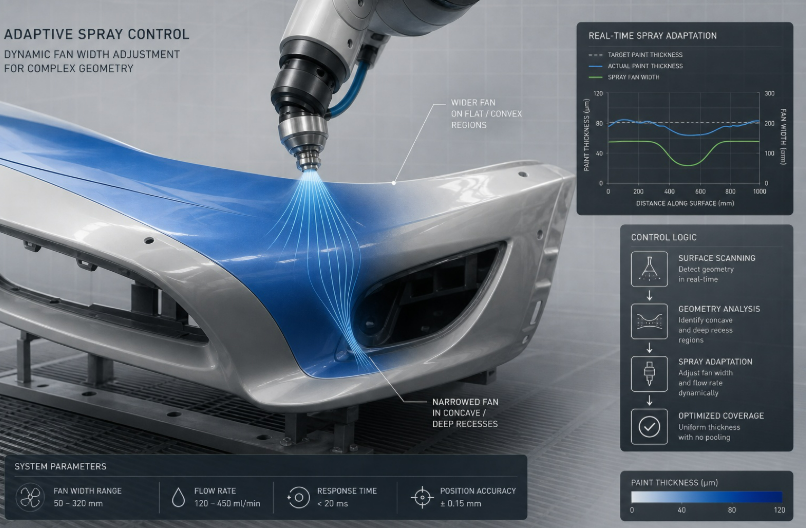

! فوهة رش روبوتية تضبط نمط المروحة ديناميكيا

4. نصائح خبراء وأخطاء شائعة يجب تجنبها في غرفة الطلاء

عند التشاور مع مهندسي التصنيع ومتخصصي ضمان الجودة في منتديات الصناعة مثل r/manufacturing وr/engineering على ريديت، تظهر عدة كوابيس متكررة باستمرار حول عمليات أكشاك الطلاء. حتى مع تركيب أفضل الفوهات، يمكن أن تدمر بروتوكولات التشغيل السيئة عائد الاستثمار لديك. إليك أكثر الأخطاء شيوعا ونصائح الخبراء لتجنبها.

المأزق 1: مغالطة "زيادة الضغط"

السيناريو: يلاحظ أحد المشغل أن تغطية الطلاء تبدو خفيفة بعض الشيء أو أن نمط الرش لا يصل إلى حواف القطعة. رد فعلهم الفوري والغريزي هو الذهاب إلى لوحة التحكم ورفع ضغط السائل. الواقع: زيادة الضغط تزيد بشكل أسي من تآكل الفوهة. والأهم من ذلك، أنه يقلل بشكل كبير من قطر سوتر المتوسط (SMD)، مما يحول رذاذ الأمثل إلى رذاذ دقيق جدا. هذا الضباب فائق النقة يفتقر إلى الكتلة اللازمة للوصول إلى الجزء، مما يؤدي إلى سحب ضخمة من الرش الزائد. في النهاية تستخدم أكثر طلاء، مما يؤدي إلى تآكل الفوهة بشكل أسرع، ويؤدي فعليا إلى تقليل الطلاء على جزء السيارة. الحل:إذا كانت التغطية ضعيفة، تحقق أولا من انسداد الفتحة. إذا كانت الفوهة نظيفة، حرك الذراع الروبوتية أقرب إلى الهدف أو انتقل إلى فوهة ذات سعة تدفق أعلى عند نفس الضغط.

الفشل 2: تجاهل تآكل الفوهة غير المرئي

السيناريو: مدير الإنتاج يتفاخر بأنه لم يضطر لاستبدال فوهات طلاء الفولاذ المقاوم للصدأ منذ ستة أشهر، مما يوفر على الشركة المال على قطع الغيار. الواقع: تآكل الفوهة غالبا ما يكون غير مرئي للعين المجردة. الفتحة التي تعرضت فقط بنسبة 10٪ أعرض سترش طلاء سيارات أغلى بنسبة 10٪ في الدقيقة. خلال فترة ستة أشهر، ستتجاوز تكلفة هذا الطلاء المهدر تكلفة الفوهة البديلة بآلاف الدولارات. علاوة على ذلك، تفقد الفوهة البالية زاوية الرش المصممة لها، مما يؤدي إلى بناء أفلام غير متساو ورفض ضمان الجودة. الإصلاح: تنفيذ جدول صيانة وقائي صارم قائم على البيانات. إجراء اختبارات منتظمة لمعدل الالتقاط في معدل التدفق. إذا كانت الفوهة تتدفق بنسبة 5٪ إلى 10٪ فوق سعتها عند ضغط محدد، فهي مهترئة ويجب استبدالها فورا، بغض النظر عن مظهرها.

المأزق 3: بروتوكولات التنظيف غير السليمة

السيناريو: يستخدم موظفو الصيانة فرش الأسلاك، أو أعواد معدنية، أو منظفات رؤوس اللحام لإزالة انسدادات الطلاء الجاف من فتحات الفوهات الدقيقة. الواقع: الفوهات الدقيقة، خاصة تلك المستخدمة في التذرير، تعتمد على هندسات داخلية مجهرية مجهرية متقنة. سحب سلك فولاذي عبر فتحة من النحاس أو الفولاذ المقاوم للصدأ سيخدش الأسطح الداخلية فورا. هذه الخدوش المجهرية تعطل ديناميكيات السوائل، مما يؤدي إلى انحراف نمط الرش أو بصق قطرات ثقيلة. الحل: لا تستخدم أبدا أدوات معدنية لتنظيف الفوهة. استخدم حمامات تنظيف بالموجات فوق الصوتية المتخصصة، ومذيبات كيميائية مخصصة، وفرش ناعمة (نايلون أو نحاس، أكثر ليونة من مادة الفوهة).

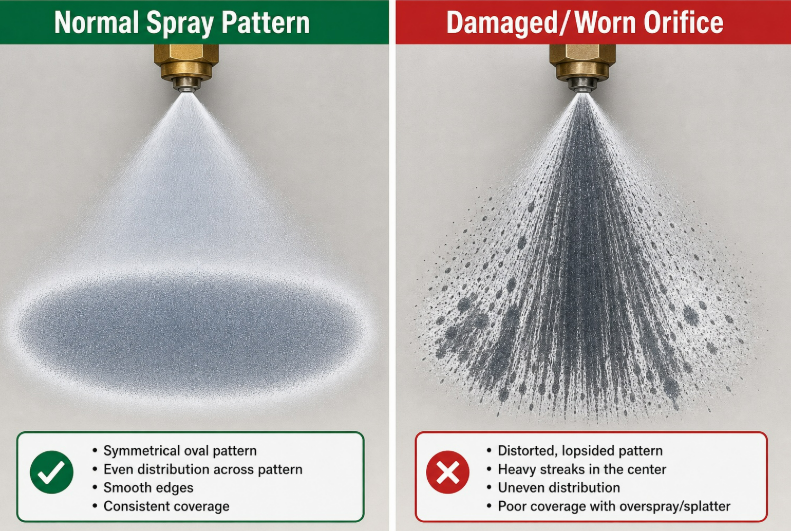

! مقارنة بين نمط رش الزي الصحيح وبين

5. الخاتمة والأفكار النهائية

تحسين كشك طلاء السيارات هو توازن معقد بين ديناميكا الموائع، وعلم المواد، والدقة الروبوتية. من خلال تحويل منظورك بعيدا عن اعتبار الفوهات مستهلكات رخيصة ومعاملتها كأدوات دقيقة هندسية عالية، يمكنك تحقيق وفورات هائلة في هدر المواد ووقت توقف الخطوط.

تذكر أن كفاءة النقل هي مقياسك التوجيهي، قطر ساوتر المتوسط يحدد جودة التشطيب، وقوة التأثير الفعالة تضمن التصاق طويل الأمد. من خلال اختيار مواد متقدمة مثل السيراميك للدهانات الكاشطة والفولاذ المقاوم للصدأ 316L للمواد الكيميائية المسببة للتآكل، فإنك تحمي عمليتك من التآكل غير المرئي وأعطال ضمان الجودة المكلفة.

6. ملخص سريع: مصفوفة اختيار فوهات السيارات

قبل جولة الإنتاج القادمة، قم بتدقيق نظام الرش الحالي لديك. هل تقوم بطلاء الجزء، أم تطلية فلاتر العادم؟ إذا كنت تعاني من تغطية غير متساوية، أو رش زائد مفرط، أو انسداد مستمر في الفوهات، فقد حان الوقت لاستشارة مهندس ديناميكا الموائع لتحديد فوهة الطلاء عالية الأداء التي يتطلبها خط سيارتك.

7. الأسئلة الشائعة

السؤال الأول: ما هي كفاءة النقل (TE) ولماذا تهم؟ ج: كفاءة النقل هي نسبة الطلاء التي تلتصق فعليا بالجزء مقابل فقدانها كالرش الزائد. ارتفاع TE يعني هدر مواد أقل وعائد استثمار أفضل.

س2: هل يجب أن أختار فوهات سيراميك أم الفولاذ المقاوم للصدأ بسعة 316 لتر؟ ج: استخدم فتحات سيراميك للدهانات المعدنية الكاشطة بسبب صلابته الشديدة. استخدم الفولاذ المقاوم للصدأ سعة 316 لتر للمعالجات الكيميائية المسببة للتآكل والطلاءات القائمة على المذيبات.

س3: ما هو قطر ساوتر المتوسط (SMD) وكيف يؤثر على جودة التشطيب؟ ج: يقيس SMD متوسط حجم القطرة. SMD الأصغر يخلق تشطيبات أكثر نعومة لكنه يخاطر بالرش الزائد؛ SMD الأكبر يحسن TE لكنه قد يسبب ملمسا لقشر البرتقال.

السؤال 4: كيف يمكنني معرفة ما إذا كانت فوهة الرش قد تالفة؟ ج: إجراء اختبارات منتظمة لمعدل الالتقاط في معدل التدفق. إذا تدفق الفوهة بنسبة 5–10٪ فوق سعتها عند ضغط محدد، فهي تتآكل ويجب استبدالها فورا.

س5: ما هي الطريقة الصحيحة لتنظيف فوهة الرش الدقيقة؟ ج: لا تستخدم الأدوات المعدنية أبدا. استخدم حمامات تنظيف بالموجات فوق الصوتية، ومذيبات كيميائية مخصصة، وفرش ناعمة لتجنب تلف الهندسة الداخلية.

السؤال 6: كيف أحقق تغطية موحدة لقطع السيارات المنحنية المعقدة؟ ج: استخدم فوهات تبخير الهواء أو مبخرات جرس دوارة كهروستاتيكية مع تحكم ديناميكي في النمط لضبط حجم القطرات وشكل الرش للهندسة المعقدة.
