كيفية عمل فوهات تنظيف الخزان الدوار: شرح الآلية
تطور تنظيف الخزانات الصناعية من العمل اليدوي إلى الأنظمة الآلية. في جوهرها تقع فوهة تنظيف الخزان الدوار — جهاز دقيق يقدم تنظيفا شاملا دون دخول بشري إلى الأماكن الضيقة.
جدول المحتويات
- [ما هي فوهة تنظيف الخزان الدوار؟](#what فوهة تنظيف خزان دوار)
- [مبدأ العمل الأساسي] (مبدأ #the الأساسي)
- [أنواع آليات الدفع] (#types-لآليات الدفع)
- [فهم أنماط التنظيف والتغطية] (#understanding-أنماط التنظيف والتغطية)
- المكونات الرئيسية ووظائفها
- [متطلبات الضغط والتدفق] (#pressure ومتطلبات التدفق)
- [رؤوس نفاثة دوارة مقابل كرات رش دوارة] (#rotary رؤوس نفاثة مقابل كرات رش دوارة)
- [متطلبات الصيانة وأفضل الممارسات](#maintenance المتطلبات وأفضل الممارسات)
- [المشاكل الشائعة وحل المشكلات](#common المشاكل وحل المشكلة)
- الأسئلة الشائعة
- الخاتمة
ما هي فوهة تنظيف الخزان الدوار؟
جهاز رش ذاتي الدوران لتنظيف داخل الخزانات دون دخول يدوي. على عكس كرات الرش الثابتة ذات الفتحات الثابتة، تستخدم الفوهات الدوارة نفاثات عالية السرعة تدور بأنماط مبرمجة لتغطية ثلاثية الأبعاد كاملة.

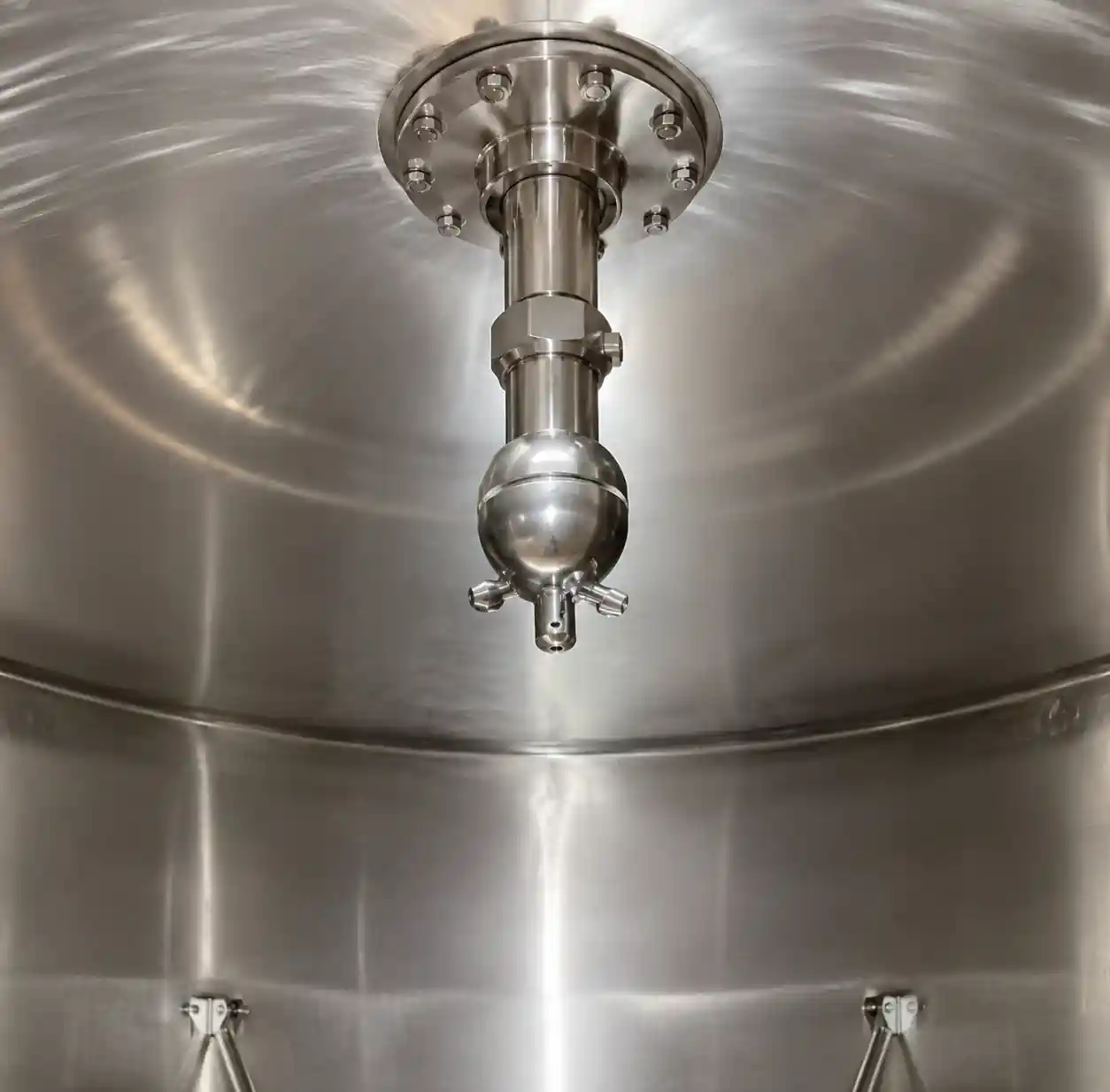

! 1-فوهة تنظيف الخزان الدوار فوهة تنظيف خزان دوارة صناعي مركبة داخل خزان الفولاذ المقاوم للصدأ جزء لا يتجزأ من أنظمة CIP في صناعات الأغذية والمشروبات والصناعات الدوائية والكيماوية. تصل إلى الجدران والقباب والمحفزات والحواجز مع استخدام كمية أقل من الماء والمواد الكيميائية مقارنة بالطرق التقليدية. تقوم شركة YuechenPrecision Technology بتصنيع نماذج دقيقة مدفوعة بالتروس لتطبيقات تتطلب تعقيدا.
مبدأ العمل الأساسي
حول ضغط السائل إلى دوران ميكانيكي مع الحفاظ على النفاثات عالية الصدمات. يدخل سائل التنظيف المضغوط ويتدفق عبر قنوات داخلية تدفع الدوران وتنتج نفاثات تنظيف. لا حاجة لمحركات خارجية.

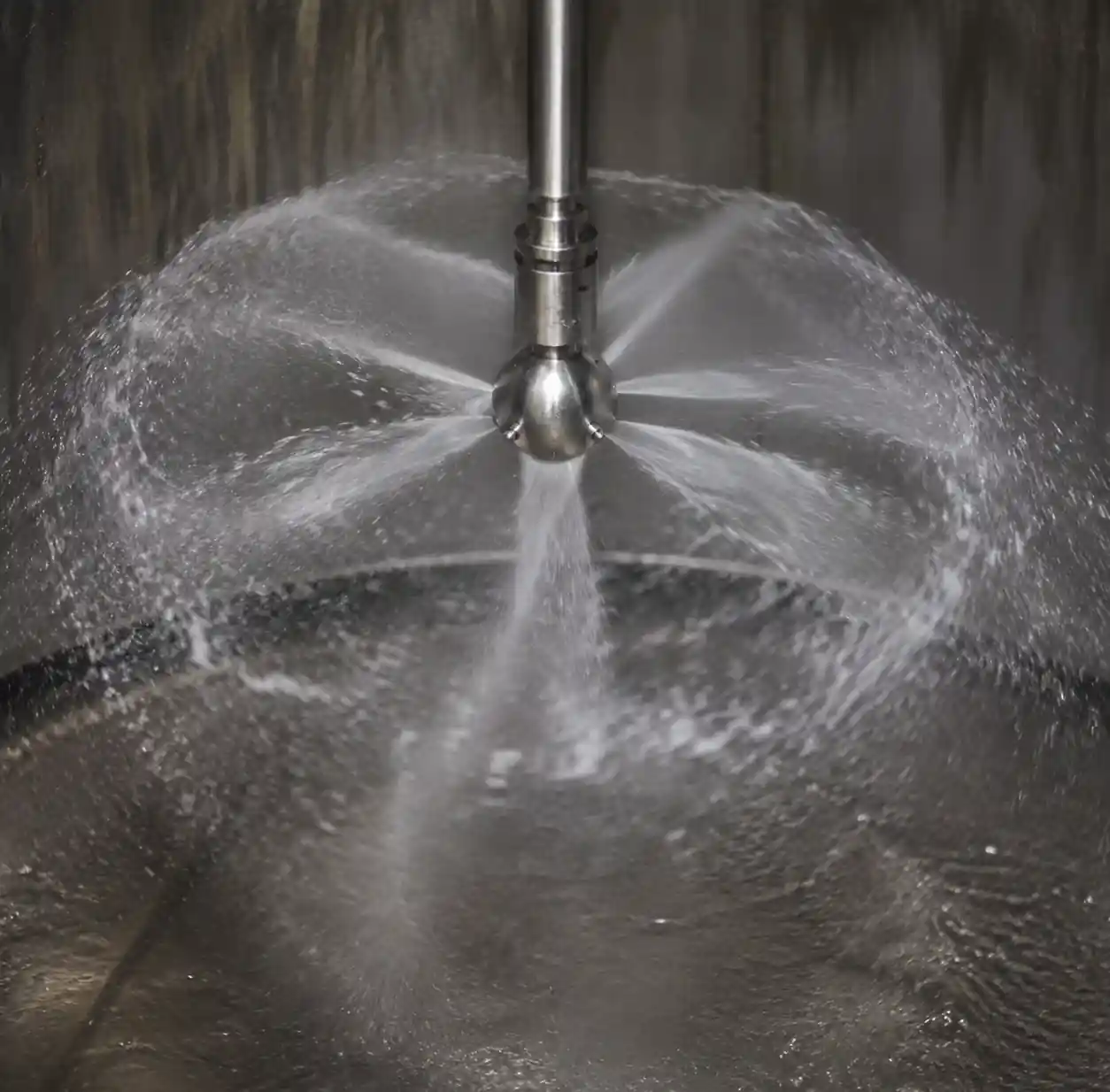

! 2-فوهة دوارة بنمط رش فوهة دوارة تخلق نمط رش دوار أثناء دورة التنظيف يقوم السائل بتشغيل توربين، أو سلسلة تروس، أو آلية تفاعل لتحويل الطاقة الهيدروليكية إلى دوران. في الوقت نفسه، يخرج السائل عبر نفاثات مائلة تصطدم بأسطح الخزانات. تتبع النفاثات الدوارة حركة أفقية بزاوية 360° مع تموضع رأسي مؤشر، مما يخلق تغطية كروية. يضمن الفهرسة أنماطا قابلة للتكرار، مما يلغي الفجوات العشوائية.
أنواع آليات الدفع
مدفوعة بالتروس: قطارات تروس دقيقة تعمل بتدفق السائل. يقوم التوربين بتشغيل ناقل حركة تخفيض يتحكم في السرعة والفهرسة. بدقة أكثر، مثالية لدورات التنظيف المتكررة. التروس المغلقة تقاوم التآكل الخشني.
توربين هيدروليكي: السائل يدير الدوار ذو المروحة مباشرة. دوران مستمر، السرعة تتناسب مع التدفق/الضغط. أجزاء أقل، تحمل جزيئات أعلى. مناسب للتسخ المعتدل.

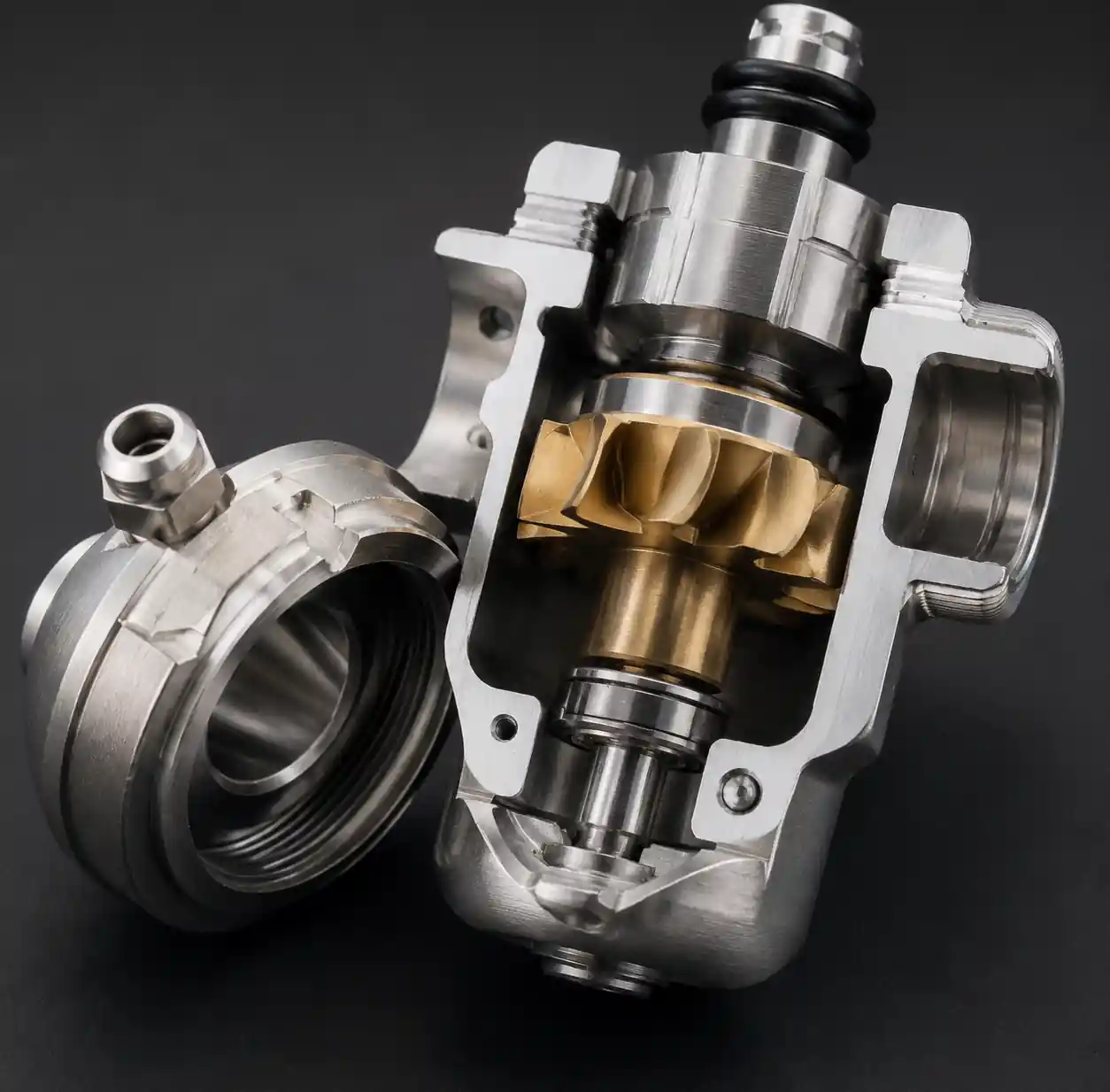

! 3-مقربة آلية التوربين الهيدروليكية منظر قريب لآلية التوربين الهيدروليكي داخل الفوهة الدوارة مدفوعة بالتفاعل: تعمل وفقا لقانون نيوتن الثالث—قوة الخروج تدور الفوهة. أبسط تصميم، دوران عشوائي مستمر. يستخدم للغسل، وليس للنظافة الحرجة.
فهم أنماط التنظيف والتغطية
مبادئ التغطية ثلاثية الأبعاد
تخلق الفوهات الدوارة تغطية كروية. يغطي الدوران الأفقي مع النفاثات بزوايا رأسية متعددة (مثل 30°، 60°، 90°) الجدران والكتفين والقباب. تضمن الدوائر المتداخلة تغطية كاملة.

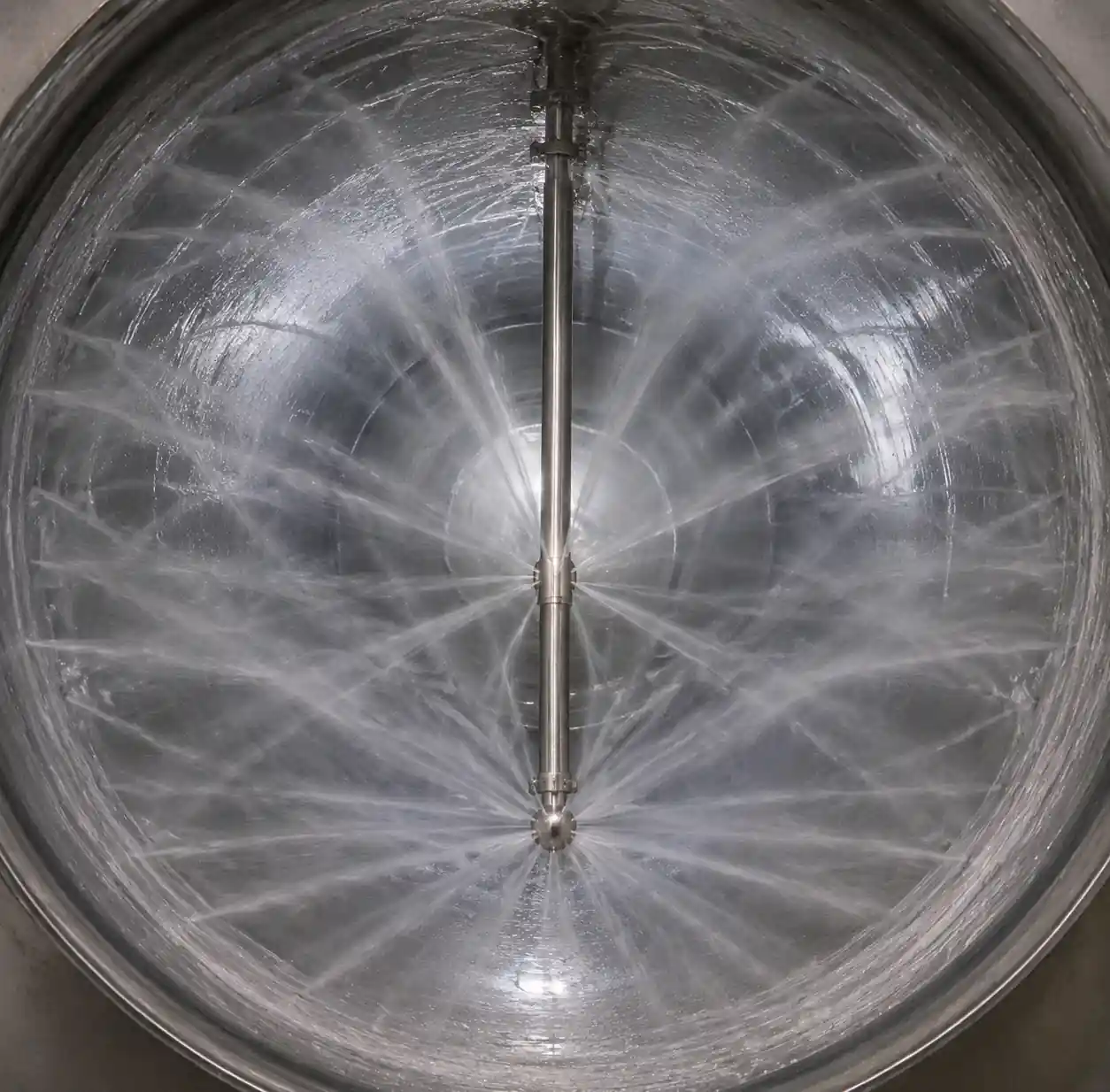

! عرض نمط تغطية 4-3D عرض لنمط التغطية الكروية ثلاثية الأبعاد من فوهة دوارة
الفهرسة مقابل الدوران المستمر
مفهرس: دوران زاوية دقيق مع توقفات قصيرة—أنماط قابلة للتكرار وتم التحقق منها. مطلوب للتطبيقات الحيوية للنظافة.
مستمر: دوران ثابت—سلس لكن أصعب في التأكيد. يحتاج إلى دورات أطول لتداخل كاف.
عوامل التغطية
زاوية الاصطدام (الأمثل 45-90°)، مسافة الابتعاد، تداخل الرش (15-30٪)، سرعة الدوران، والعوائق الداخلية (الحواجز، المحركات) كلها تؤثر على الكفاءة.
المكونات الرئيسية ووظائفها
| المكون | الوظيفة | المادة |
|---|---|---|
| جسم الفوهة | آلية المنزل، واجهة التثبيت | 316L SS (304 لأقل تطلبا) |
| تجميع التوربين/التروس | يحول التدفق إلى دوران، ويتحكم في السرعة/الفهرسة | SS المقسى أو السيراميك |
| نفاثات الرش/الفتحات | يخلق تيارات عالية السرعة | إدخالات سيراميكية محفورة بدقة للمواد الكاشطة |
| الأختام والمحامل | يمنع التسربات ويتيح الدوران السلس | PTFE، EPDM، Viton حسب توافق كيميائي |
| آلية الفهرسة | التحكم في التموضع الدوراني | نظام التروس أو الكامات |
| تركيب الحافة | يؤمن الفوهة وتوصيل السائل | ثلاثي المشاب، NPT، أو بحواف |

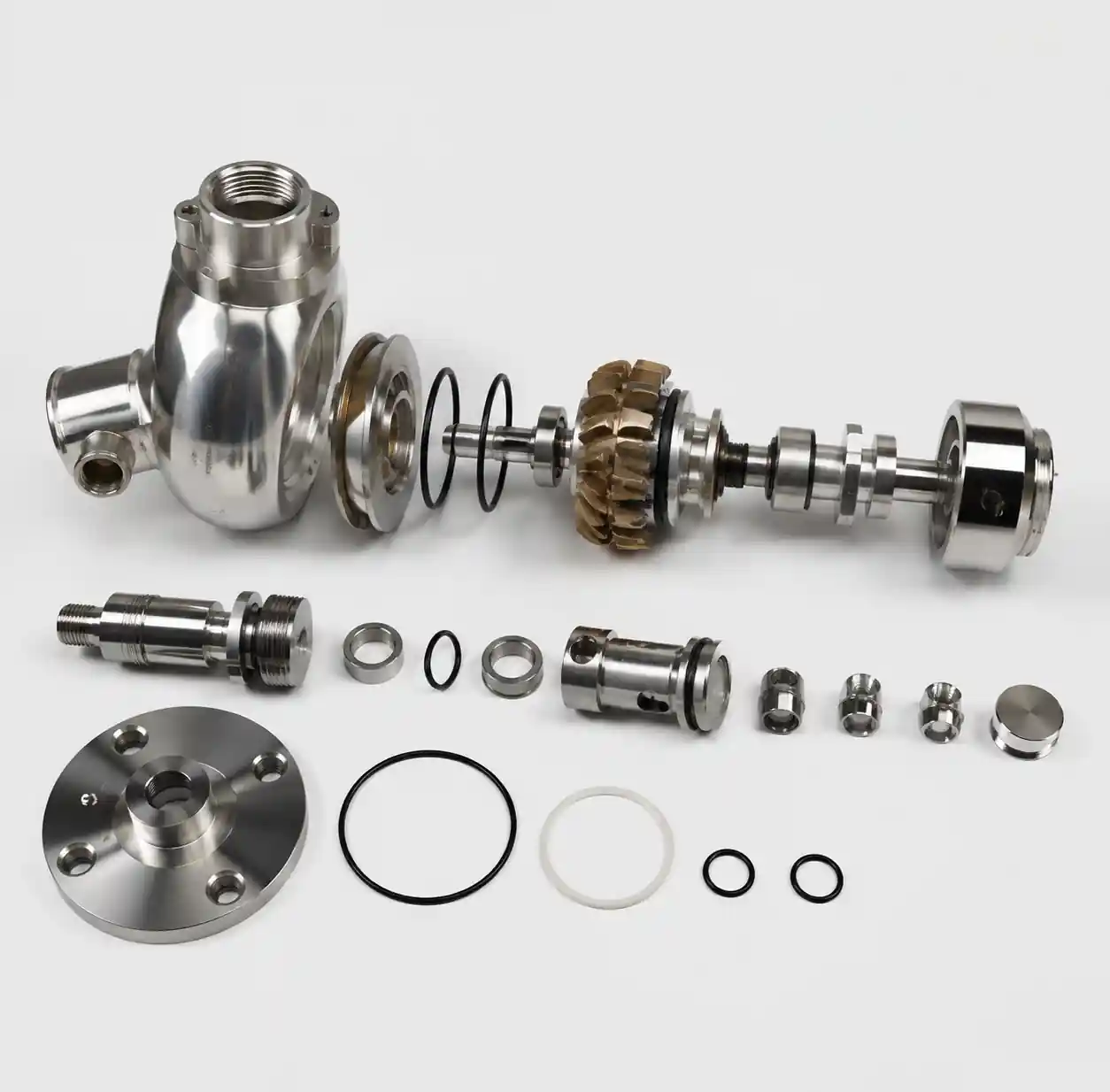

! عرض مكونات 5 فوهات متفجر. عرض متفجر يظهر جميع مكونات فوهة تنظيف الخزان الدوار النفاثات البالية، أو الأختام التالفة، أو التروس المتآكلة تضعف الأداء. الفحص المنتظم يحافظ على أفضل وظيفة.
متطلبات الضغط والتدفق
الحد الأدنى للضغط: 15-30 رطل لكل بوصة مربعة (1-2 بار). أقل من ذلك، الدوران وسرعة النفاث غير كافيين.
النطاق الأمثل: 40-80 PSI (3-5.5 بار) للوحدات العادية—سرعة ثابتة، تأثير فعال، استهلاك اقتصادي للماء، تآكل طبيعي.
إرشادات معدل التدفق: 0.5-1.5 جالون في الدقيقة لكل م³ من حجم الخزان.
| حجم الخزان | معدل التدفق | الضغط | مدة الدورة |
|---|---|---|---|
| 1-5 م³ | 3-8 GPM | 40-60 PSI | 3-8 دقائق |
| 5-20 م³ | 8-20 GPM | 45-70 PSI | 5-12 دقيقة |
| 20-100 م³ | 20-50 GPM | 50-80 رطل لكل بوصة مربعة | 8-20 دقيقة |
| 100-500 متر مكعب | 50-150 جالون في الدقيقة | 60-90 PSI | 15-40 دقيقة |
تختلف القيم الفعلية حسب نوع التربة، والكيميا، ودرجة الحرارة، والمعايير.
رؤوس النفاثات الدوارة مقابل كرات الرش الدوارة
رؤوس الطائرات النفاثة الدوارة
نفاثات عالية السرعة بأنماط مبرمجة. أفضل من البقايا المتراكمة والأغشية الحيوية.
الإيجابيات: تأثير عالي، ماء أقل بنسبة 50-90٪، دورات أسرع، تغطية هندسية معقدة أفضل، استخدام كيميائي أقل، أنماط موثقة.
السلبيات: التكلفة الأعلى، الأجزاء المتحركة تحتاج إلى صيانة، حساسة للجسيمات، تتطلب ضغطا أدنى.
مفضل للطعام والأدوية والتقنيات الحيوية. انظر فوهات تنظيف الخزان.
كرات رش دوارة
فتحات ثابتة متعددة، ورش بزاوية 360° أثناء دوران الكرة. يعتمد على التأثير الكيميائي ووقت البقاء.

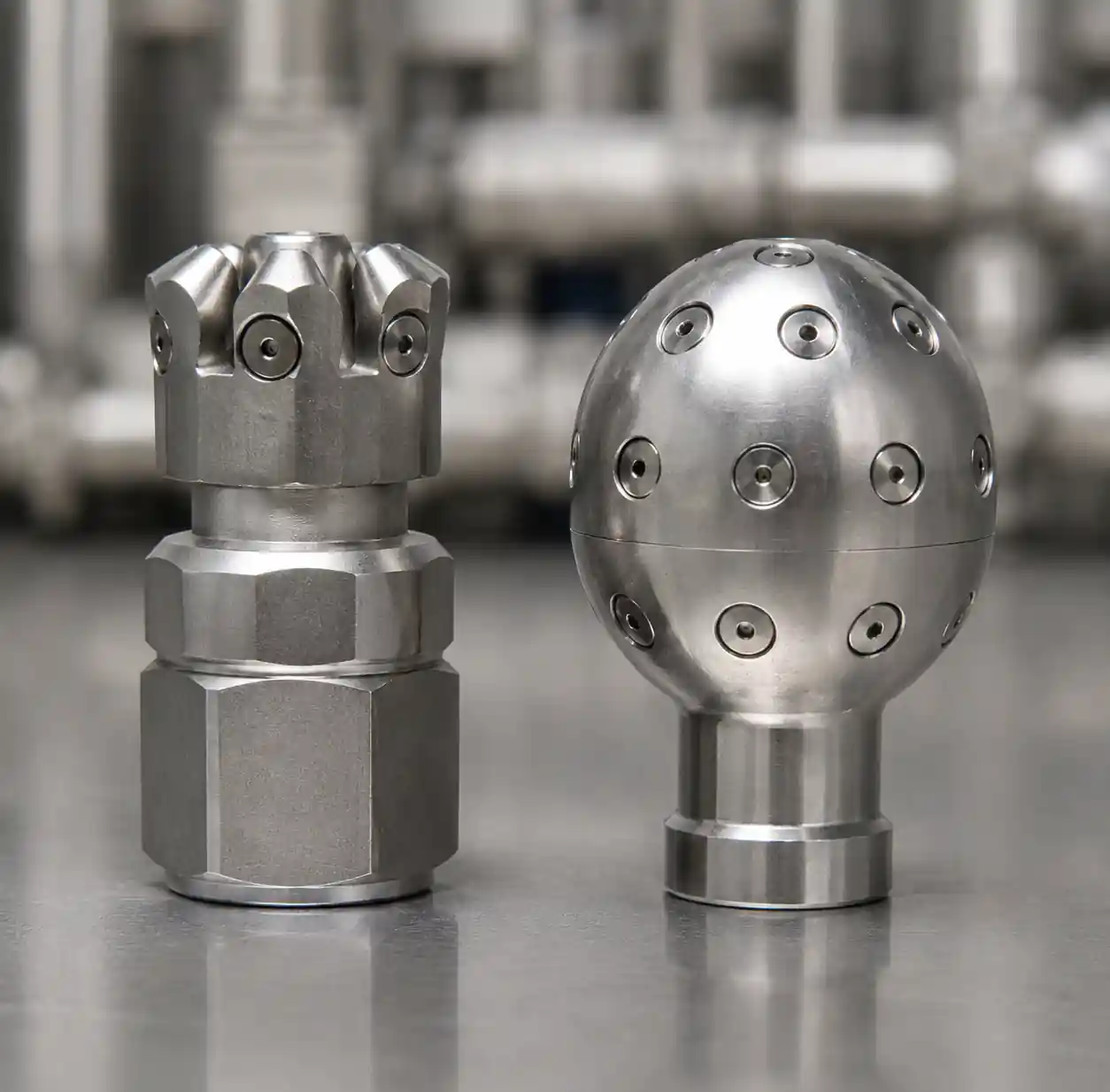

! مقارنة 6-كرات الرش الدوارة مقارنة جنبا إلى جنب بين رأس النفاثة الدوارة وكرة الرش الدوارة الإيجابيات: تكلفة أقل، بسيطة، صيانة قليلة، تعمل بضغط منخفض، لطيفة.
السلبيات: استخدام أعلى للماء/المواد الكيميائية، دورات أطول، أقل فعالية على التربة العنيدة، أنماط عشوائية يصعب التحقق منها، محدودة في الهندسة المعقدة.
اختر رؤوس نفاثة عندما تكون المراجعة، أو الحفاظ على المياه، أو التسخ الثقيل، أو سرعة الدورة، أو الهندسة المعقدة مهمة. اختر كرات الرش للعمل الخفيف، أو الشطف، أو القيود المالية، أو الأحواض البسيطة. عادة ما تسدد الطائرات خلال 12-24 شهرا من خلال التوفير التشغيلي.
متطلبات الصيانة وأفضل الممارسات
يوميا: الفحص البصري، التحقق من الدوران، فحص نمط الرش، مراقبة الضغط/التدفق.
أسبوعيا: فحص/تنظيف النفاثات، تنظيف الفلاتر، تثبيت الاختبار، توثيق التغييرات.
! 7-صيانة-فحص-إجراءات فني يقوم بفحص الصيانة على فوهة الدوران شهريا: تفكيك، فحص التروس/المحامل/الأختام، قياس تآكل الفتحة، تزييت، اختبار السرعة/الفهرسة.
ربع سنويا: استبدال الأختام/الأجزاء الزائدة، اختبارات التحقق، المعايرة، تحديث السجلات.
المهام الرئيسية:
- تنظيف النفاث: نقع في محلول مناسب، استخدم الفرش الناعمة فقط.
- استبدال الختم: استبدل عند أول تسرب واستخدم مواد متوافقة.
- صيانة المحمل: فحص التآكل أو التكسرات؛ قم بالتشحيم حسب المواصفات.
- فحص التروس: فحص تآكل الأسنان/تشققه؛ استبدال التروس التالفة.
أفضل الممارسات: تركيب 100-200 فلتر شبكية، العمل ضمن المواصفات، استخدام مواد كيميائية متوافقة، عدم التشغيل الجاف أبدا، تخزين نظيف/جاف، حفظ سجلات الصيانة.
تدعم [ملحقاتنا)(/products/accessories/26.html) برامج شاملة.
المشاكل الشائعة وحل المشكلات
الفوهة لا تدور: تحقق من الضغط/التدفق أولا. إذا كان ذلك كافيا، قم بتفكيكه وفحصه بحثا عن عوائق أو تآكل أو تلف.
دوران بطيء/غير منتظم: نظف الفلاتر، تحقق من وجود تسرب هواء، فحص التروس/شفرات التوربينات، تأكد من أن الأختام ليست مشدودة أكثر من اللازم.

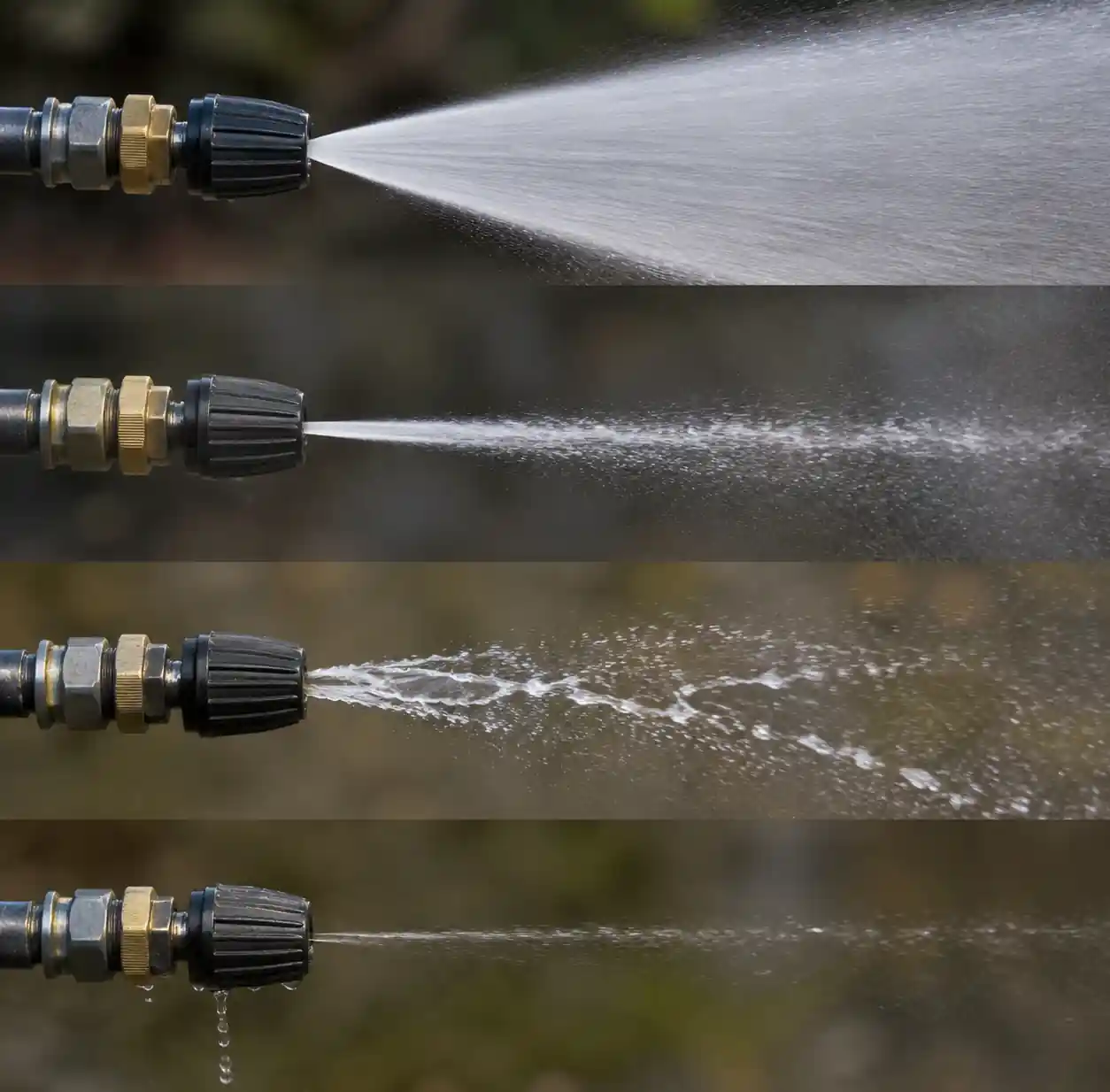

! 8-استكشاف الأخطاء-النمط-البخاخ-مشكلة مقارنة تظهر أنماط الرش الطبيعية مقابل النمط المزعج رش ضعيف/غير متساوى: نظف أو استبدل النفاثات، تحقق من الضغط، وتأكد من أن حجم النفاثة صحيح للتطبيق.
الأختام المتسربة: استبدلها بمواد متوافقة، افحص أسطح الختم، تحقق من عزم الدوران.
التغطية غير المكتملة: تحقق من موقع الفوهة، رسم نمط الرش، ضبط الضغط/التدفق للسرعة، النظر في عدة فوهات أو إعادة وضع العوائق.
الأسئلة الشائعة
كم تدوم الفوهة الدوارة؟ 3-5 سنوات نموذجية مع الصيانة؛ سنة إلى سنتين في الملابس العالية؛ 10+ سنوات في تطبيقات لطيفة.
هل يمكنه التعامل مع المحاليل الساخنة؟ نعم، حتى 80-95°C بشكل قياسي، و150°C للنماذج عالية الحرارة. تحقق من توافق المواد.
CIP مقابل التنظيف اليدوي؟ CIP مع الفوهات الدوارة أكثر اتساقا، ويصل إلى المناطق غير المتاحة، ويلغي تباين المشغل ودخول البشر.
كيف تحدد حجم الفوهة؟ استخدم جداول الشركة المصنعة. للخزانات القياسية (L/D 1:1-3:1)، استخدم 0.7-1.2 GPM لكل متر مكعب. قد تحتاج الدبابات المعقدة إلى عدة وحدات.
التوافق الكيميائي؟ يعمل مع معظم المحاليل المائية لكنه يتحقق من المواد مقابل المواد الكيميائية والتركيزات ودرجات الحرارة الخاصة بك.
توفير الماء مقابل كرات الرش؟ 50-90٪ ماء أقل — قد تستخدم كرة الرش 200 جالون لكل دورة مقابل 30-50 جالون لرأس نفاث دوار.
الحد الأدنى من الضغط؟ 15-30 PSI للبدء؛ 40-80 PSI؛ ثقيل المقاومة حتى 150 PSI. أقل من الحد الأدنى = دوران ضعيف؛ فوق الحد الأقصى = تآكل متسارع.
هل أعيد تركيب كرات الرش الحالية؟ عادة نعم إذا كان التركيب متوافقا. تحقق من أن المضخة يمكنها توفير الضغط/التدفق المطلوب؛ تحديث توقيت PLC. عادة ما يكون العائد خلال السنة الأولى.
الخاتمة
تقوم فوهات تنظيف الخزانات الدوارة بتحويل ضغط السائل إلى أنماط دوران مبرمجة لتنظيف شامل ومتكرر دون دخول في أماكن ضيقة. فهم الفهرسة المدفوعة بالتروس، والتغطية ثلاثية الأبعاد، ومتطلبات الضغط/التدفق يتيح الاختيار والصيانة المثلى.
الاختيار بين رؤوس النفاثات وكرات الرش يؤثر على التكلفة والكفاءة—حيث توفر رؤوس النفاثات الماء والوقت، مما يبرر استثمارا أوليا أعلى في التطبيقات المتطلبة. الصيانة الدورية تطيل عمرها وتؤكد فعالية التنظيف.
استكشف فوهات الرش الصناعية وحلول تنظيف الخزانات لتحسين عملياتك.
