قائمة التحقق لشراء فوهة الترطيب الصناعي لعام 2026: 5 معايير أساسية يجب التركيز عليها
عند تحديد فوهات الترطيب للتطبيقات الصناعية، غالبا ما يركز المهندسون على معدل التدفق وزاوية الرش. من خلال عملنا الميداني في أمريكا الشمالية وأوروبا، رأينا أن تجاهل المعايير الأخرى يؤدي إلى عدم توازن الرطوبة النسبية، والتآكل المبكر، والإصلاحات المكلفة. يغطي هذا الدليل خمسة معايير مهمة فعليا، بناء على بيانات التكليف الحقيقية.
جدول المحتويات
- [مقدمة: لماذا المواصفات القياسية غير كافية] (#1-مقدمة)
- المعامل 1: توزيع حجم القطرة
- [المعامل 2: علاقة معدل التدفق مقابل الضغط](#3-معامل-2-علاقة-معدل تدفق-ضغط)
- [المعامل 3: تغطية وتداخل نمط الرش] (#4-معامل-3-تغطية-نمط-رش-تداخل)
- المعامل 4: توافق المواد مع جودة الماء
- [المعامل 5: مقاومة الانسداد والصيانة] (#6-معلمات-5-مقاومة-وصيانة
- [مصفوفة اختيار التطبيقات الخاصة] (#7-مصفوفة اختيار محددة التطبيق)
- [أخطاء الشراء الشائعة التي يجب تجنبها](#8-أخطاء مشترية شائعة لتجنبها)
- [الأسئلة الشائعة](#9-الأسئلة الشائعة)
- الخاتمة
1. مقدمة: لماذا المواصفات القياسية ليست كافية
يهدف الترطيب الصناعي إلى إضافة الرطوبة بكفاءة دون بلل الأسطح أو إهدار الطاقة. ومع ذلك، نرى بانتظام تقلبات بنسبة 15-20٪ رطوبة نسبية عبر منطقة واحدة، أو انسداد الفوهات شهريا رغم معالجة المياه. الجاني غالبا ما يتجاهل المعايير خارج ورقة البيانات. تنطبق هذه القائمة على الأنظمة الهيدروليكية عند 60-1000 رطل لكل بوصة مربعة مع الماء كوسط.
2. المعامل 1: توزيع حجم القطرات

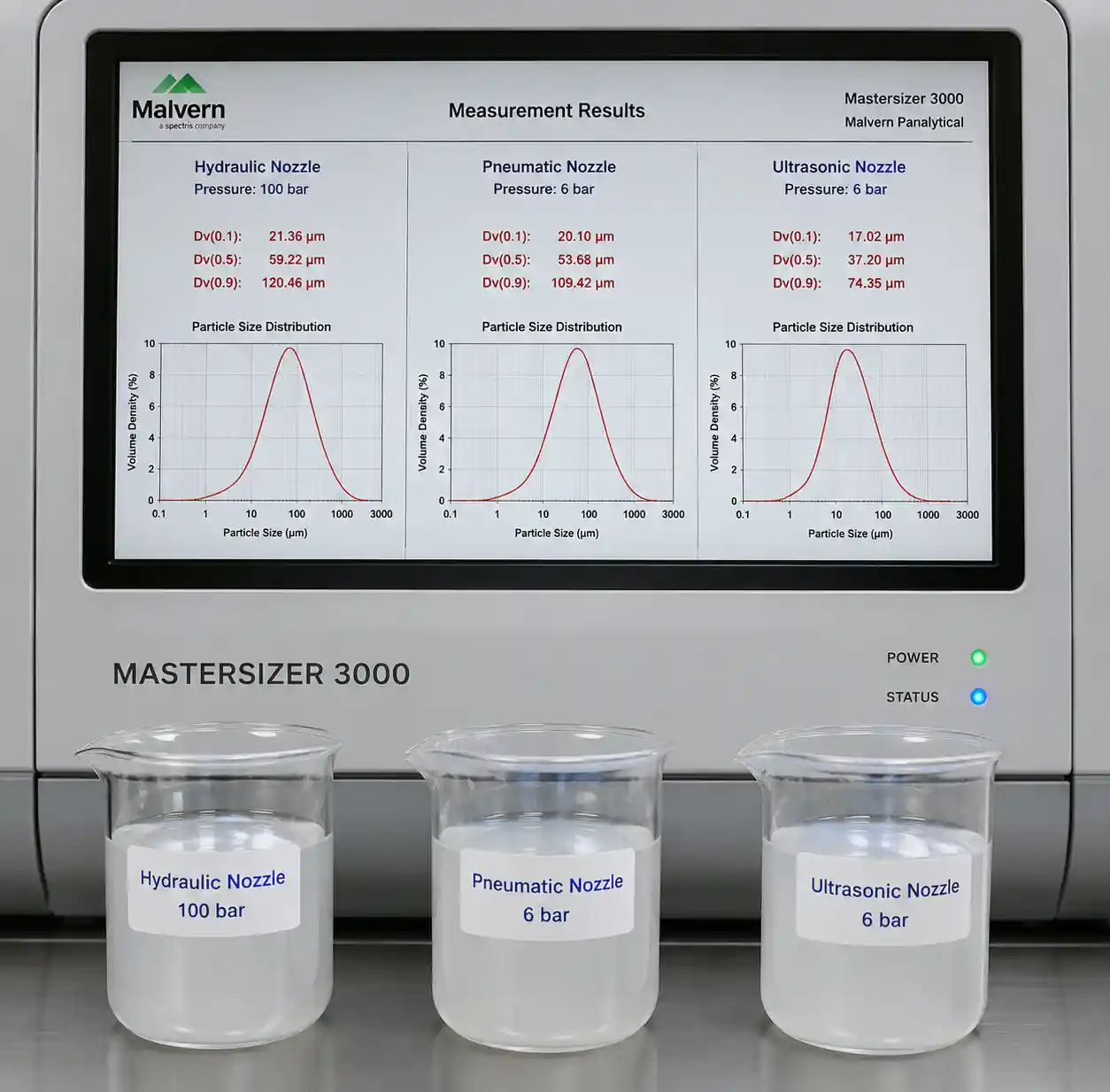

! مقارنة حجم قطرة واحدة توزيع.. مقارنة توزيع حجم القطرات بين أنواع فوهات الترطيب المختلفة التي تم قياسها بواسطة حيود الليزر
حجم القطرة يحدد ما إذا كان الماء يتبخر أثناء الطيران أم يصطدم بالأسطح. بالنسبة لمعظم ترطيب نظام التكييف، النقطة المثالية هي 10-50 ميكرون (Dv0.5). الارتفاع فوق 80 ميكرون يعمل فقط في القنوات عالية السرعة. لكن الفوهة التي تحتوي على Dv0.5 = 20 ميكرون قد تدفع 15٪ من حجمها فوق 50 ميكرون – وهذا الجزء يبلل. اطلب دائما بيانات حيود الليزر (ASTM E799) التي تظهر Dv0.1 وDv0.5 وDv0.9 عند ضغط التشغيل الخاص بك.
| نوع الفوهة | Dv0.5 نموذجي (ميكرومتر) | نطاق التوزيع | تبخر. المسافة (قدم) | أفضل تطبيق |
|---|---|---|---|---|
| هيدروليكي أحادي السائل (1000 PSI) | 15–25 | 1.5–2.0 | 6–10 | الترطيب داخل القناة |
| هوائي ثنائي السائل (هواء 60 رطل لكل بوصة مربعة) | 10–18 | 1.2–1.6 | 4–8 | غرفة نظيفة، تحكم دقيق |
| المبخر بالموجات فوق الصوتية | 5–10 | <1.0 | 3–5 | دوائي، رطوبة نسبية محكمة |
| هيدروليكي (250 رطل لكل بوصة مربعة) | 30–50 | 2.0–2.5 | 10–15 | مستودع صناعي |
الرؤية الرئيسية: مضاعفة الضغط تقلل من حجم القطرات بنسبة ~30٪ فقط، وليس بنسبة 50٪. إذا كنت بحاجة إلى رذاذ أدق، غير أنواع الفوهات بدلا من الضغط الزائد. تقدير التبخر السريع: زمن التبخر ≈ (القطر بالميكرومتر)² / (4000 × ΔRH) حيث ΔRH هو عجز الرطوبة (مثلا، 0.4 ل 30٪→70٪ رطوبة نسبية). اضرب في سرعة الهواء لتكون الحد الأدنى للمسافة.
3. المعامل 2: علاقة معدل التدفق مقابل الضغط
يعتقد العديد من المهندسين أنهم يستطيعون تقليل تدفق المحرك عن طريق خفض الضغط. لكن الفوهات الهيدروليكية تتبع Q = K × √P – إذا قللت الضغط إلى النصف، ستظل تحصل على 71٪ من الحد الأقصى للتدفق. بالنسبة لنظام التشغيل >2:1، قم بتشغيل عدة بنوك فوهات باستخدام تحكم في التشغيل والإيقاف بدلا من تعديل مجمع واحد.
دائما اسأل عن منحنيات التدفق مقابل الضغط عند درجة حرارة الماء الفعلية. تحقق من تحمل عامل K: الفوهات ذات الجودة تحتفظ ب ±5٪٪، وحدات الميزانية تنحرف ±15٪، مما يسبب توزيعا غير متساو عبر المانيفولد. أيضا، انخفاض الضغط على طول الرؤوس الطويلة يمكن أن يجعل الفوهات الأولى والأخيرة تتعرض لضغوط مختلفة – إبقاء انخفاض المشعب تحت 5٪ من ضغط الفوهة، أو إضافة فتحات توازن إذا تجاوز 10 PSI.

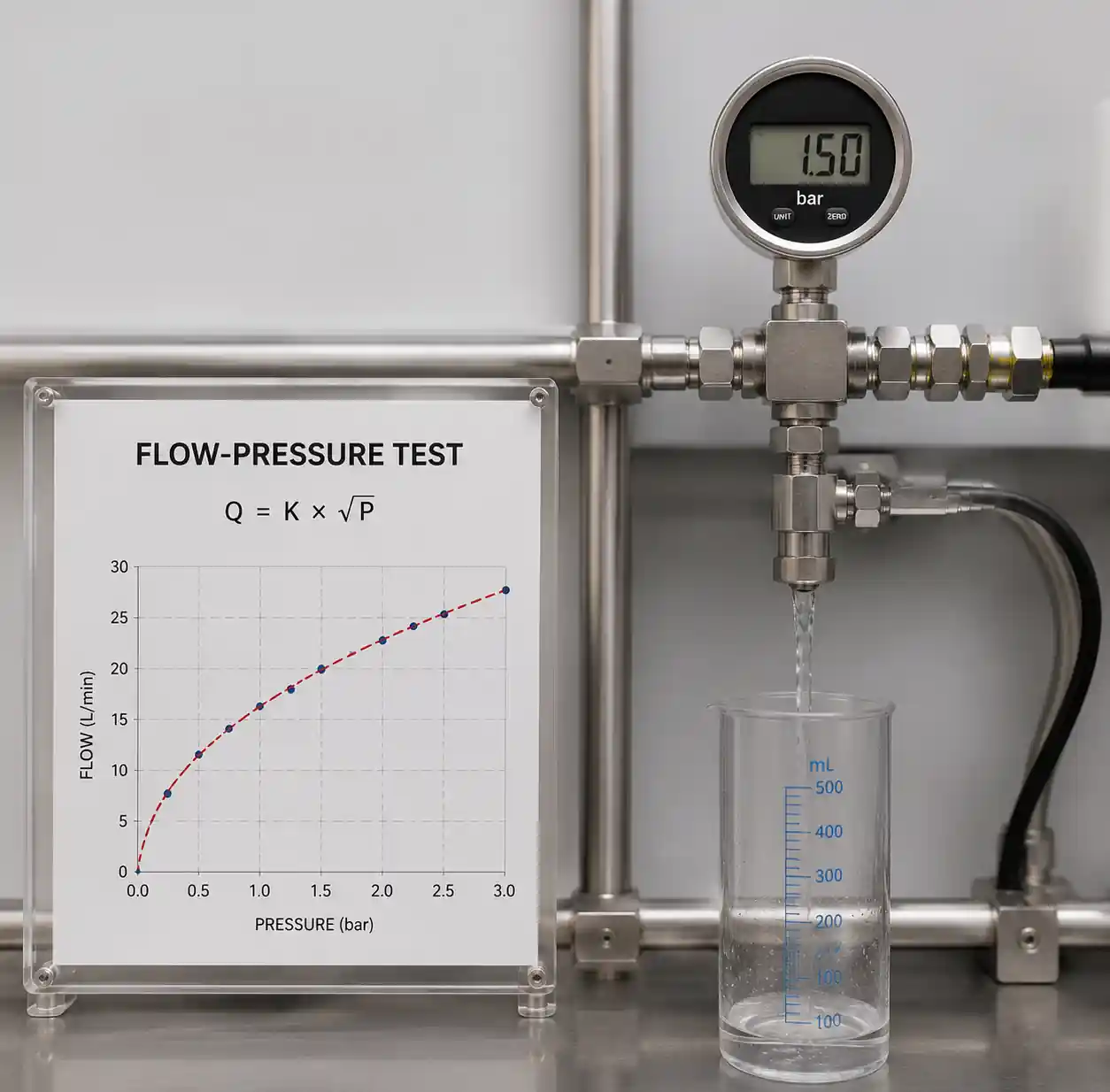

! 2-تدفق-ضغط-منحنى. منحنى معدل التدفق مقابل علاقة الضغط لفوهات الترطيب الهيدروليكي
4. المعامل 3: تغطية نمط الرش والتداخل
أقماع الرش ليست موحدة – فالكثافة تصل إلى ذروتها في المركز وتتناقص عند الحواف. للحصول على رطوبة متساوية، تحتاج إلى تداخل. حدد زاوية الرش عند ضغط التشغيل (الزوايا تضيق مع انخفاض الضغط) واطلب معامل تجانس التغطية. تحافظ الفوهات الصناعية الجيدة على ±10٪ من التجانس عبر 80٪ من عرض الرش المصنف.
بالنسبة لتصميم المصفوفة، نقطة انطلاق جيدة هي تباعد الفوهات بحيث تتداخل أنماط الرش بنسبة 30-50٪ عند مستوى الهدف. الارتفاعات الأعلى للتثبيت أو زوايا الرش الأضيق تتطلب تباعدا أضيق. قبل الانتهاء من الاختبار، أجر اختبار ورق حساس للماء – الترطيب الموحد على 90٪ من المنطقة يؤكد التداخل الكافي؛ البقع الجافة تعني الفجوات. انتبه لفخ التعريف: بعض الشركات المصنعة تقتبس "الزاوية الكاملة"، وأخرى "نصف زاوية" – فوهة بزاوية كاملة بزاوية 60° تغطي فقط 30° من المركز.

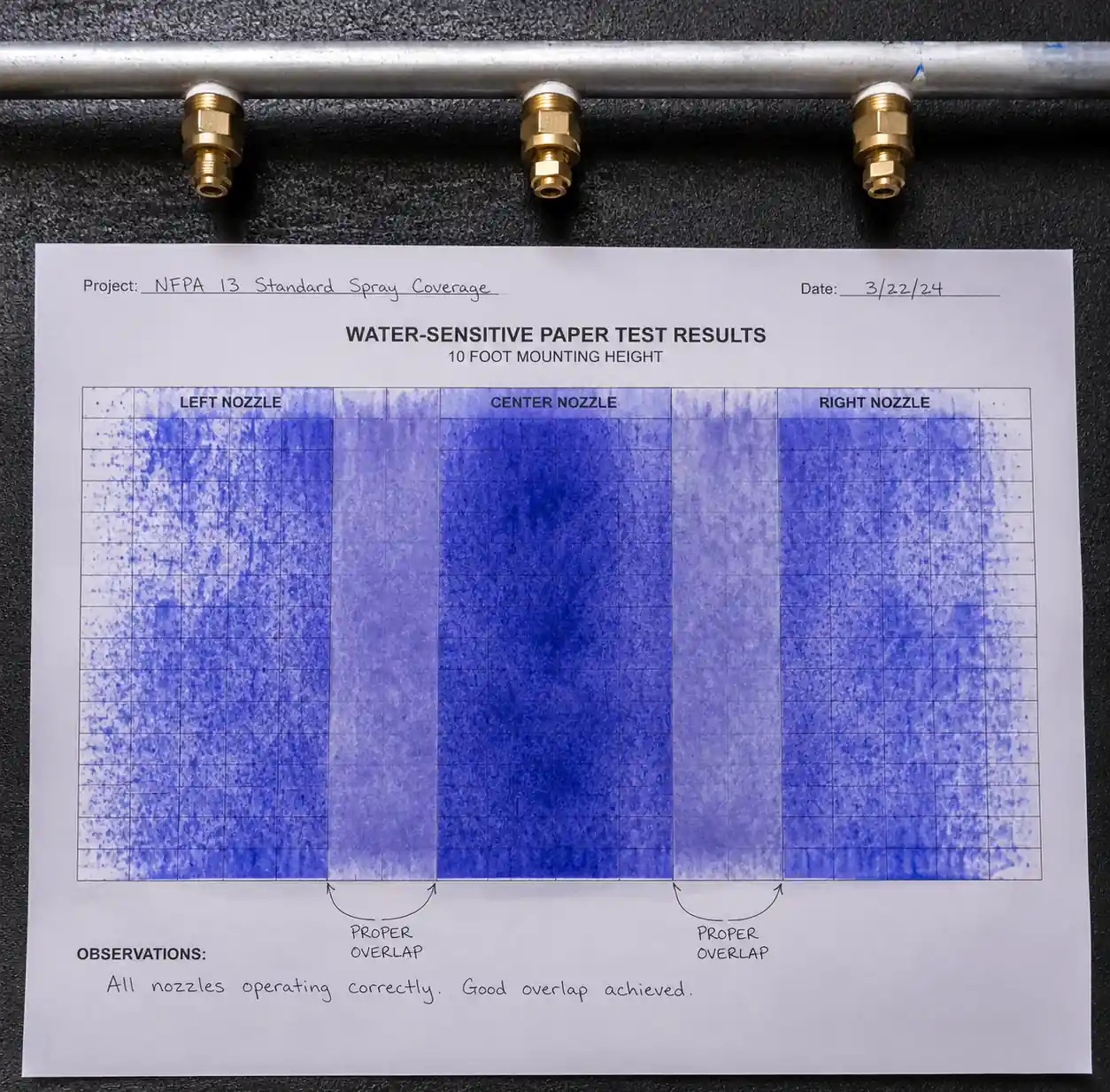

! ورق حساس للماء 3-رذاذ-متداخل. التحقق من تداخل أنماط الرش باستخدام اختبار ورق حساس للماء يظهر تغطية موحدة
5. المعامل 4: توافق المواد مع جودة المياه
تحتوي المياه البلدية على معادن مذائبة وكلوريدات وحصى تهاجم الفتحات. الفولاذ المقاوم للصدأ 316 هو المعيار القياسي، لكننا رأيناه يحفر في أقل من 18 شهرا في المصانع الساحلية مع كلوريدات >150 جزء في المليون. الفوهات النحاسية (التي لا تزال تباع ك"اقتصادية") تفشل خلال 6 أشهر على المياه ذات الرطوبة المتوسطة. طابق المادة مع تقرير المياه الخاص بك – TDS، الصلابة، الكلوريديات، الرقم الهيدروجيني، الحديد.
| حالة المياه | TDS (ppm) | الكلوريدات (جزء في المليون) | المواد الموصى بها | تكلفة مضاعفة | الحياة المتوقعة (ساعات) |
|---|---|---|---|---|---|
| RO أو DI | <50 | <10 | 316 SS | 1.0× | 15,000+ |
الرؤية الاقتصادية: الفوهات الخزفية تكلف 5-8× أكثر لكنها تدوم 2-3× أطول في المياه الكاشطة. تكلفة الملكية الإجمالية تفضل السيراميك عندما يتجاوز الاستبدال مرتين في السنة. بالنسبة لنظام ب 100 فوهة مع تغيير خلال 4 ساعات بسعر 150 دولارا في الساعة، نقطة التعادل هي ~18 شهرا. تجنب خلط المعادن في نفس الدائرة – فالتركيبات النحاسية ذات الستانلس ستيل تتسبب في تآكل جلفاني.
6. المعامل 5: مقاومة الانسداد وصيانته
يمكن أن تكون الفتحات صغيرة حتى 0.008" (200 ميكرومتر). أي جسيم يزيد عن 20٪ من هذا القطر يبدأ بالانسداد. حتى مع ترشيح 40 ميكرون، فإن هطول المعادن في الفتحة يقيد تدريجيا التدفق. إذا لم تتمكن من فحص أو تنظيف الفوهات بدون سقالات، ستظل مسدودة حتى ينجرف الرطوبة النسبية أو يظهر الماء على الأرض.
حدد رؤوس أو خرطوشات قابلة للإزالة للتنظيف في المكان. أجسام الفصل السريع تتيح لك سحب الفوهة في أقل من 30 ثانية بدون أدوات – وهذا يقلل من وقت الصيانة بنسبة ~80٪ لمصفوفات السقف التي تزيد عن 12 قدما. يجب أن يلتقط الترشيح الجسيمات عند 1/5 أصغر قطر فتحة – فلاتر 50 ميكرون لفتحات 0.010 بوصة. ركب مصفاتي Y مع صمامات نفخ على كل مشعب.

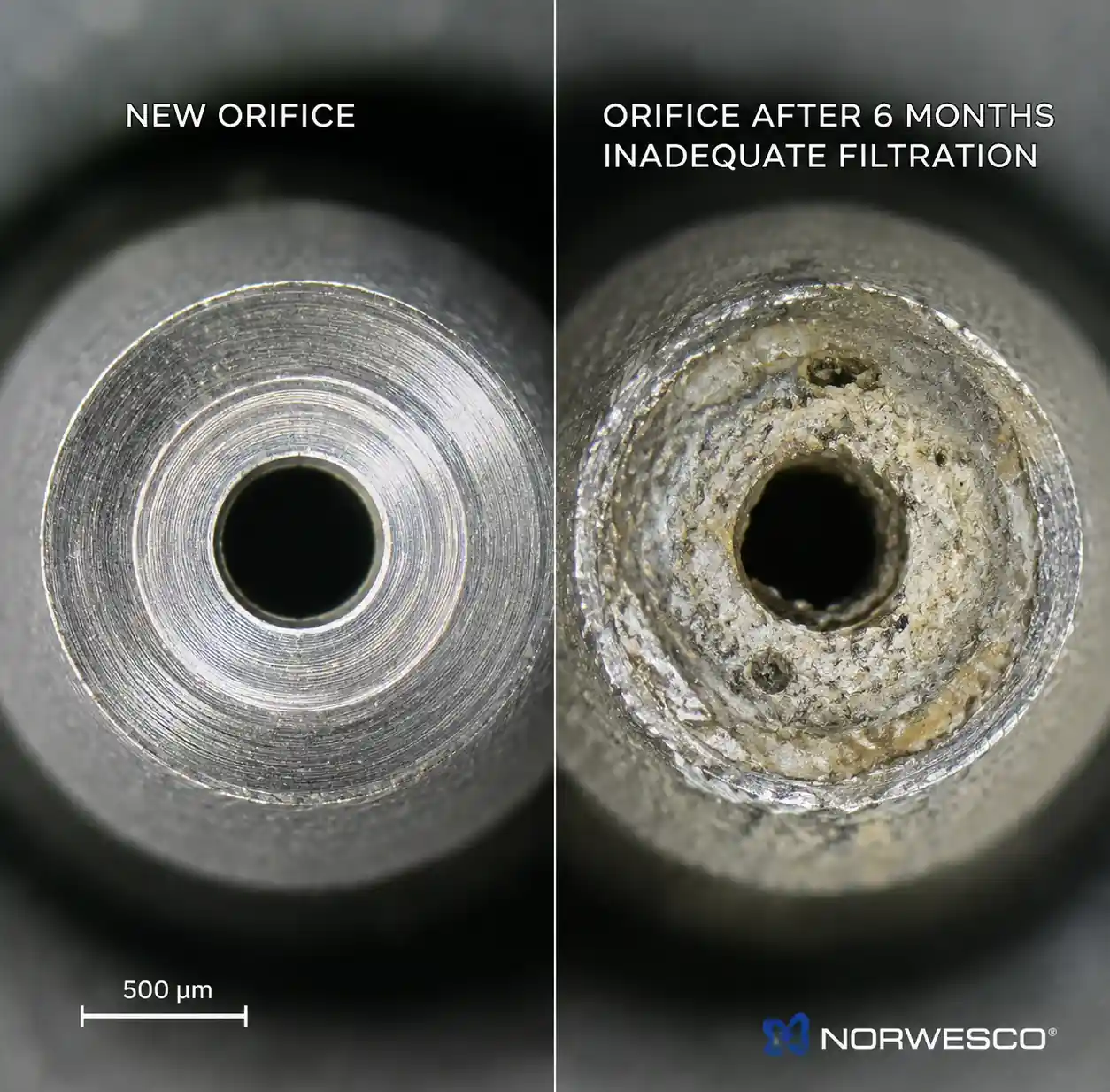

! مقارنة 4-فتحة-تسد-فتحة. مقارنة مجهرية بين فتحات فوهة الترطيب النظيفة وفتحات الترطيب المغلقة جزئيا
قائمة التحقق من الصيانة:
- هل يمكن إزالة كل فوهة دون تفريغ المشعب؟
- هل هناك صمام عزل للمنطقة؟
- هل يمكنك الفحص من سلم دون تحريك بلاط السقف؟
- هل تحتفظ بثلاثة قطع غيار لكل 50 مركبة للتبديل الفوري؟
راقب التدفق لكل منطقة، وليس فقط عند المصدر الرئيسي. انخفاض بنسبة 10٪ في إشارات تدفق المنطقة يسد – مقاييس الضغط وحدها لن تلتقطه.
7. مصفوفة اختيار خاصة بالتطبيق
ليست كل تطبيقات الترطيب تزن هذه المعايير الخمسة بشكل متساو. بالنسبة ل التبريد الدقيق لمراكز البيانات، حجم القطرات ومقاومة الانسداد أمران حاسمان مع عدم تحمل أي تسامح للترطيب. تصنيع النسيج يعطي الأولوية لتوحيد التغطية والتدفق/الضغط للتشغيل عالي الحجم ودقة متوسطة. تخزين المتحف/الأرشيف يحتاج إلى حجم قطرات دقيقة وتوافق مع المواد للرحلات الطويلة بدون مراقبة. التخزين البارد يتطلب رذاذا ناعما جدا لتقليل خطر التجمد. راحة المستودعات الصناعية تركز على توحيد التغطية والتشغيل المتين والحساس للتكلفة.

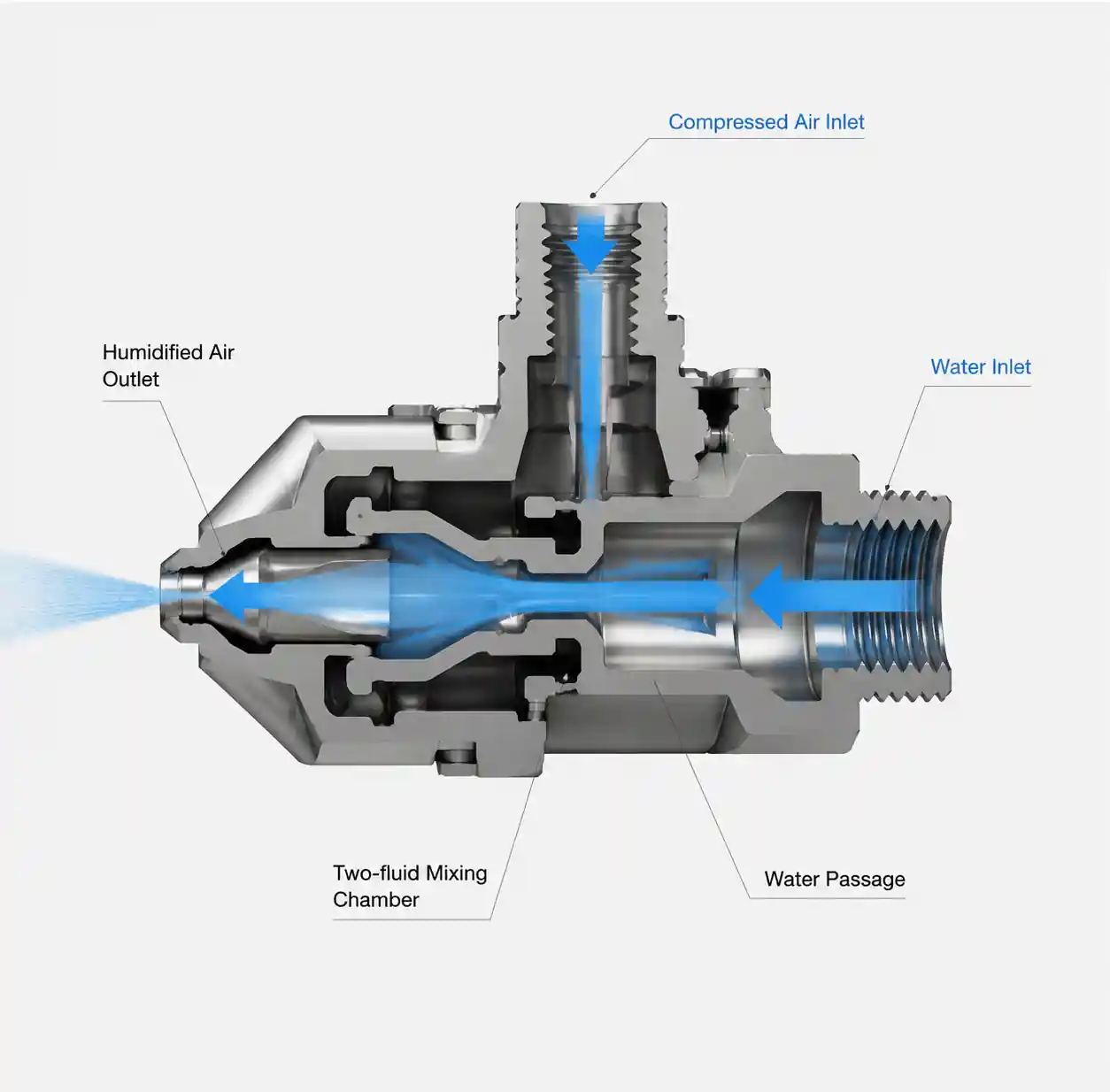

! مخطط 5-اثنين-فوهة سائل.. مخطط مقطع عرضي لفوهة هوائية ذات سائلين يعرض ممرات الهواء والماء
8. الأخطاء الشائعة في الشراء التي يجب تجنبها
الخطأ الأول: تحديد السعر بمعدل التدفق فقط. فوهتان يمكنهما توصيل 300 رطل/ساعة – واحدة كرذاذ خشن عند 250 رطل/بوصة لكل بوصة مربعة مع قطرات 60 ميكرون، والأخرى كرذاذ ناعم عند 1000 رطل لكل بوصة مربعة مع قطرات 20 ميكرون. حدد دائما توزيع التدفق والضغط والقطرات معا.
الخطأ الثاني: تجاهل التبخير. تحديد المقاسات لحمل الشتاء الذروة دون أخذ جزء في الاعتبار يؤدي إلى ضعف التذرية عند تقليل الضغط.
الخطأ 3: مواصفات "أو متساوية" غامضة. بدون معايير قابلة للقياس – مثل معامل التدفق، توزيع القطرات، زاوية الرش، درجة المادة – "أو متساوية" لا معنى لها.
الخطأ 4: الإغفال في الاتجاه. معظم الفوهات الهيدروليكية حساسة للاتجاه – تركيب فوهة رش للأسفل عند 45° يغير النمط ويسرع التآكل.
الخطأ 5: لا يوجد خطة للتشغيل. إذا لم تخطط للتحقق من التدفق، وفحص نمط الرذاذ، ورسم خريطة الرطوبة، فلن تعرف إذا كان النظام يعمل إلا بعد فوات الأوان.

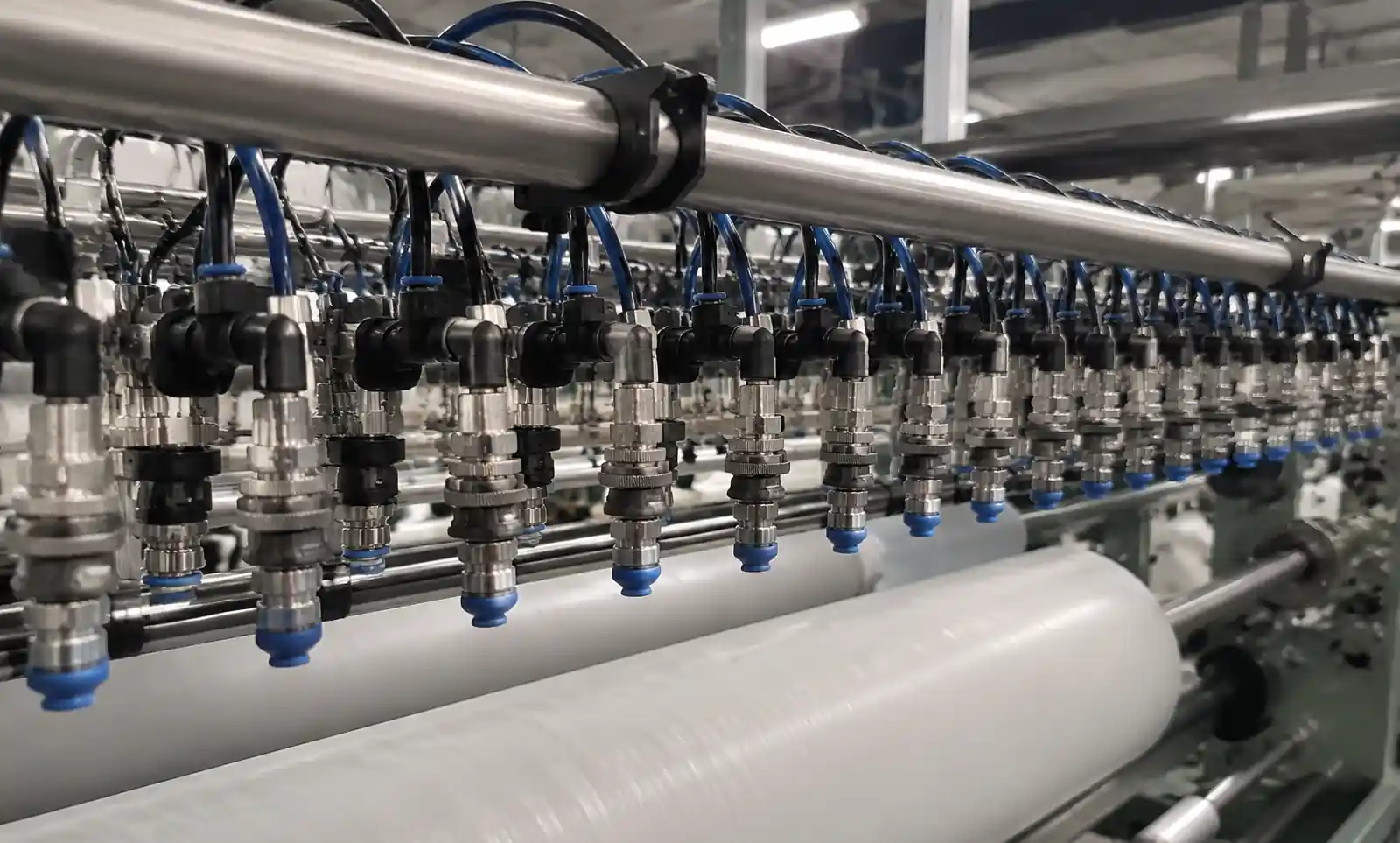

! تركيب 6-فوهات-مصفوفة.. مصفوفة فوهات الترطيب الصناعية المثبتة في سقف منشأة التصنيع
9. الأسئلة الشائعة
هل يمكنني خلط علامات الفوهة على نفس المانيفولد بنفس تصنيف التدفق؟
غير موصى به. حتى مع نفس تصنيفات التدفق، تختلف معاملات الضغط بين العلامات التجارية. مع تقلب ضغط العرض، يصبح التوزيع غير متساو. إذا اضطررت للخلط، قم بتركيب فتحات توازن تدفق فردية أعلى كل فوهة.
كم مرة يجب استبدال فوهات الترطيب؟
مع ترشيح المياه اللينة و40 ميكرون، انظر إلى 8,000-12,000 ساعة – حوالي 2-3 سنوات من التشغيل المستمر. قم بإجراء اختبار تدفق سنوي واستبدلها عندما يكون التدفق المقاس عند الضغط المصنف يختلف بأكثر من 10٪ عن لوحة الاسم.
ما هي نسبة الانعطاف الحقيقية للفوهات الهيدروليكية؟
حوالي 2:1 قبل أن يتدهور التذرير. بعد ذلك، يرتفع حجم القطرات ويضيق زاوية الرش. لانعطاف أوسع، استخدم مشعبات متدرج بدلا من تعديل الضغط.
هل تبرر الفوهات الهوائية (ذات سائلين) التعقيد الإضافي؟
نادرا ما يكون ذلك في أعمال التكييف العادية، إلا إذا كنت بحاجة إلى قطرات أقل من 15 ميكرون أو ضغط ماء منخفض (<100 PSI). تكلفة الهواء المضغوط والصيانة الإضافية عادة ما تفوق الفوائد – فنحن عادة ما نخصص السائلين فقط للغرف النظيفة أو المواقع التي تفرض قيود ضغط المياه.
كيف أتحقق من حجم القطرة بدون معدات حيود ليزر باهظة الثمن؟
لا يمكنك قياسه بدقة داخليا، لكن يمكنك التحقق من الأداء. شغل النظام وتحقق من وجود ترطيب سطحي عند المسافة المتوقعة للتبخر. إذا بقيت الأسطح جافة، فإن التذرية كافية. للحصول على أرقام دقيقة، استعن بمختبر اختبار أو اطلب بيانات شهادة الشركة المصنعة عند الضغط والتدفق الدقيق لديك.
10. الخاتمة
الترطيب الجيد يعتمد على اختيار الفوهة الذي يوازن بين التذرية، وتوافق المياه، وسهولة الصيانة، وتكلفة دورة الحياة. المعاملات الخمسة هنا – توزيع القطرات، سلوك التدفق/الضغط، تصميم التغطية، اختيار المواد، ومقاومة الانسداد – تعطيك مواصفة تعمل فعليا في الميدان. للأعمال المعقدة التي تحتوي على عدة مناطق أو تحكم دقيق في رطوبة النسب، فكر في اختبار تشغيل المصنع مع تمرير عينة الماء عبر فوهات مرشحة. إذا كنت بحاجة إلى مساعدة في تحديد حجم المصفوفة أو تفسير بيانات جودة المياه، تواصل مع فريق هندسة التطبيقات لدينا للحصول على إرشادات أولية مجانية.
