تحسين زوايا فوهة المروحة المسطحة: الدليل الهندسي لتغطية تنظيف أسلاك الماكينات الورقية

في بيئة مصنع الورق عالية المخاطر، غالبا ما يعود الفرق بين تشغيل عالي العائد وفترة توقف غير مخطط لها بعد ظهر مكلف في بضعة مليمترات من التداخل. إذا كانت أقمشتك المشكلة تظهر علامات "خطوط"، أو إذا كنت تستبدل الأسلاك المكلفة بشكل أكثر تكرارا مما تشير مواصفات الشركة المصنعة، فمن المحتمل أن السبب ليس ضغط الماء بل في هندسة نمط الرش لديك.

تنظيف الأسلاك بكفاءة هو توازن بين الاصطدام الميكانيكي والتغطية المكانية. بينما يركز العديد من مديري الصيانة فقط على PSI (الرطل لكل بوصة مربعة)، يعرف مهندسو العمليات أن زاوية فوهة المروحة المسطحة هي الرافعة الحقيقية للكفاءة التشغيلية. اختيار الزاوية الخاطئة لا يجعل السلك متسخا فقط؛ يهدر آلاف الجالونات من الماء ويسرع تآكل الأقمشة.

في هذا الدليل الشامل، سنحلل كيف تحدد زوايا الفوهة تغطية التنظيف، ولماذا قاعدة "30٪-50٪ من التداخل" غير قابلة للتفاوض، وكيفية حساب الميل المثالي لإزالة تداخل النمط.

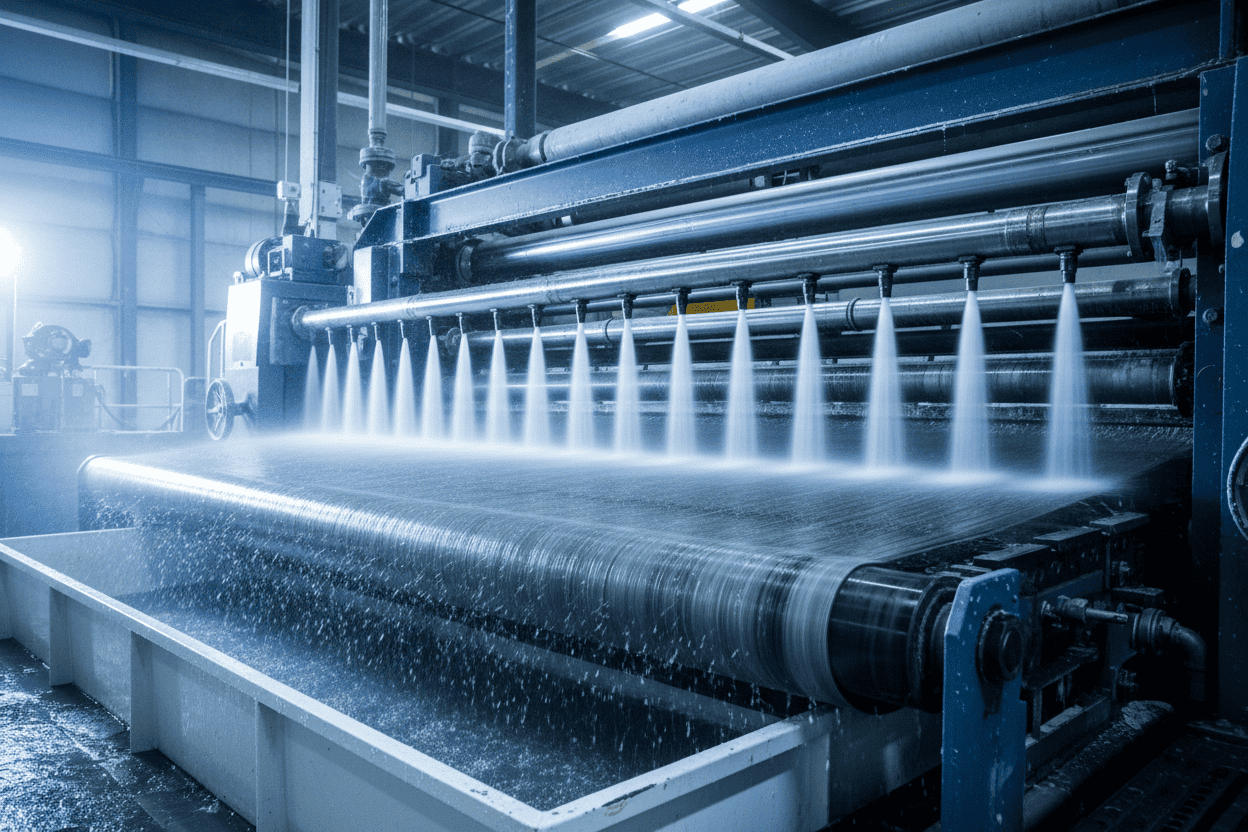

! قسم تشكيل آلة الورق الصناعية يظهر أنبوب رش عالي الضغط

جدول المحتويات

• [1. فهم ديناميكيات فوهة المروحة المسطحة: الأساسيات] (#1-فهم-ديناميكيات فوهة-فوهة-مسطحة-الأساسيات)
  • لماذا الزاوية مهمة
• [2. المفاهيم الأساسية مبسطة: "المصافحة" والتغطية النظرية] (#2-مفاهيم أساسية-مبسطة-المصافحة والتغطية النظرية)
  • قاعدة التداخل 30٪ - 50٪
  • [حساب التغطية النظرية (TC)(حساب #theoretical تغطية TC)
• [3. دليل خطوة بخطوة: تحسين رأس الرش الخاص بك] (#3 دليل خطوة بخطوة لتحسين رأسك بالرش)
  • [3.1 محاذاة الإزاحة (التواء 5° - 10°)] (#31-المحاذاة-الإزاحة-5°---10°-التواء)
  • [3.2 مقارنة: قوة الاصطدام مقابل زاوية الرش] (#32-مقارنة-قوة-تأثير-وزاوية رش)
  • [3.3 التعامل مع الانسداد](#33-التعامل مع الانسداد)
• [4. نصائح الخبراء والأخطاء الشائعة التي يجب تجنبها] (#4 نصائح الخبراء - الأخطاء الشائعة التي يجب تجنبها)
  • المغالطة #1: مغالطة الضغط "المزيد أفضل"
  • المأزق #2: تجاهل "تأثير الحافة"
  • [الحفرة #3: أنواع فوهات الخلط] (#pitfall-3-أنواع فوهة الخلط)
• [5. الخاتمة والأفكار النهائية](#5-خاتمة--أفكار أخيرة)
  • [جدول ملخص سريع] (#quick-ملخص-جدول)

1. فهم ديناميكيات فوهة المروحة المسطحة: الأساسيات

في صناعة لب الورق، قسم التشكيل (أو "الطرف الرطب") هو المكان الذي تولد فيه جودة الورقة. مع فقدان خليط اللب للماء عبر السلك، تدمج الألياف و"اللاصق" (الراتنجات واللاصق) داخل الشبكة. للحفاظ على التصريف، يجب على فوهات الرش عالية الأداء لصناعة لب الورق تطهير هذه الملوثات باستمرار.

فوهة المروحة المسطحة هي المعيار الصناعي لهذه المهمة لأنها تنتج نمط رش ضيق بيضاوي مع تأثير قوي. على عكس فوهة المخروط الكاملة، يركز المروحة المسطحة الطاقة في خط رفيع، مما يجعلها مثالية ل "فرك" السلك المتحرك.

لماذا الزاوية مهمة

زاوية الرش (عادة ما تتراوح بين 15° إلى 110°) تحدد عاملين حاسمين:

1. التغطية النظرية (TC): كم من عرض السلك يتم ضربه بواسطة فوهة واحدة.
2. التأثير الفعال (EI): "قوة الضرب" للماء.

كقاعدة عامة، كلما زادت زاوية الرذاذ، تقل قوة الاصطدام لكل بوصة مربعة. هذه هي المقايضة الأساسية التي يجب على المهندسين إدارتها.

2. المفاهيم الأساسية مبسطة: "المصافحة" والتغطية النظرية

لتخيل كيف تتداخل فوهات رش المروحة المسطحة معا، توقف عن التفكير فيها كوحدات فردية. فكر فيهم كفريق يؤدي "مصافحة".

قاعدة التداخل بين 30٪ و50٪

إذا كانت الفوهات متباعدة بحيث تلامس أنماط الرش بعضها بالكاد، فإن أي تقلب طفيف في الضغط أو الاهتزاز الميكانيكي سيخلق "تخطيات"—أي خطوط غير منظفة على السلك. لمنع ذلك، نهدف إلى تداخل 30٪ إلى 50٪.

هذا يعني أن حافة نمط رش واحد يجب أن تغطي ما يقرب من نصف المساحة التي تغطيها الفوهة المجاورة. يضمن هذا التكرار أنه حتى لو انسدت إحدى الفوهات جزئيا، فإن السلك لا يزال يتلقى طاقة تنظيف كافية لمنع تراكم الألياف الكارثي.

حساب التغطية النظرية (TC)

قبل شراء الأجهزة، يجب حساب عرض التغطية ($W$) بناء على المسافة ($D$) من طرف الفوهة إلى السلك وزاوية الرش ($\theta$).

الصيغة: $$W = 2 \ضرب D \ضرب \tan(\theta/2)$$

مثال: فوهة بزاوية 60 درجة مثبتة على بعد 300 مم من السلك ستكون بتغطية نظرية تقارب 346 مم.

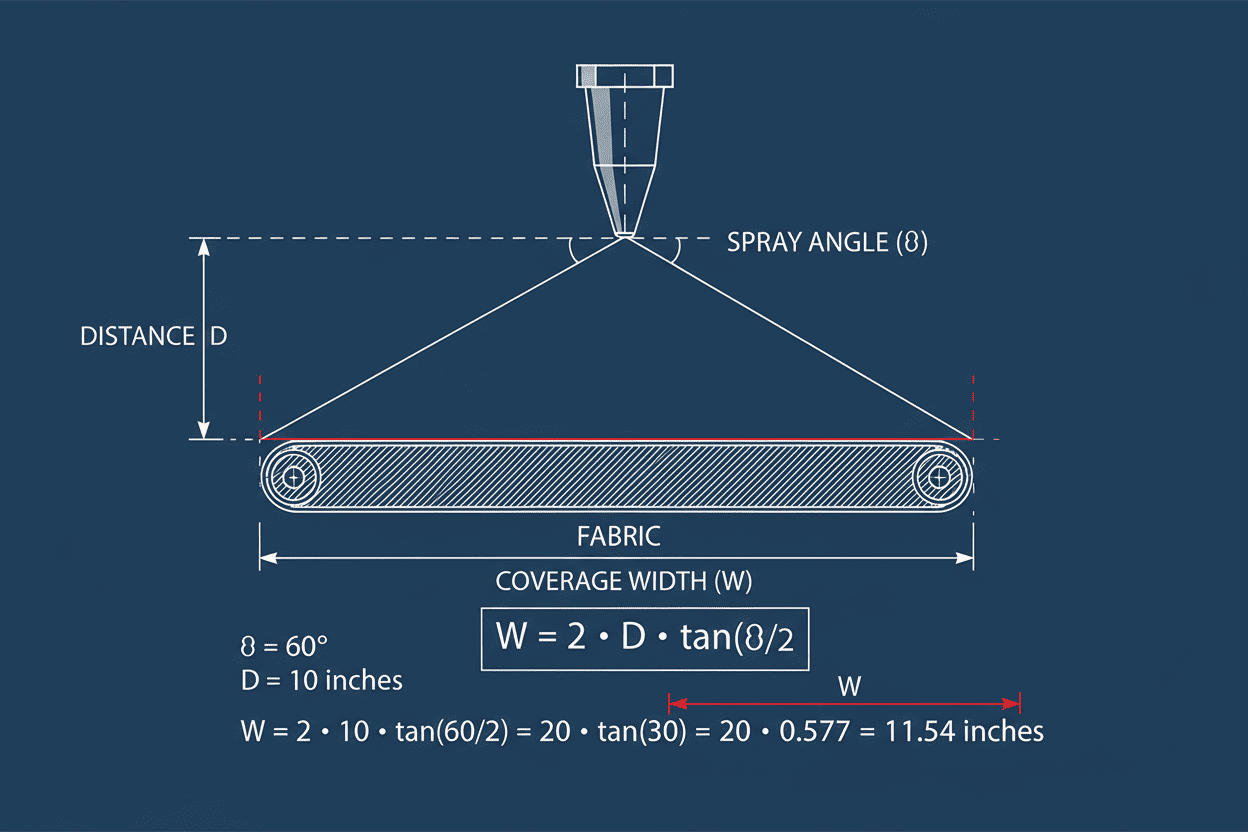

! رسم توضيحي يوضح هندسة زاوية فوهة رش المروحة المسطحة

3. دليل خطوة بخطوة: تحسين رأس الرش الخاص بك

اختيار الزاوية الصحيحة هو نصف المعركة فقط. يجب عليك أيضا وضع الفوهات لتجنب "تداخل النمط".

3.1 المحاذاة المنحرفة (التواء 5° - 10°)

عندما تتداخل عدة رشاشات مسطحة من المروحة، يمكن أن تصطدم قطرات الماء من فوهة مع قطرات من الأخرى. هذا "التحطم" يبدد الطاقة الحركية ويخلق "ستائر" ماء ثقيلة تقلل فعليا من كفاءة التنظيف.

الحل: إمالة الفوهات بزاوية 5° إلى 15° بالنسبة لمحور أنبوب الرش (الرأس). هذا يضمن أن تكون "المراوح" متوازية ولكن منحرفة، مما يسمح لها بالمرور ببعضها البعض دون تداخل.

3.2 مقارنة: قوة التأثير مقابل زاوية الرش

فيما يلي جدول مقارنة لمساعدتك في اختيار الزاوية المناسبة بناء على احتياجاتك الخاصة من التنظيف.

3.3 التعامل مع الانسداد

في العديد من مصانع الورق، يستخدم الماء المعاد تدويره (الماء الأبيض) للتنظيف. غالبا ما يؤدي هذا إلى انسداد الفوهة، مما يفسد تغطيتك المحسوبة بعناية. في هذه السيناريوهات، تكون فوهات الرش ذاتية التنظيف هي الخيار المفضل. تتميز هذه الفوهات بآلية مكبس داخلية تقوم بتطهير الحطام دون إيقاف الآلة.

4. نصائح خبراء والمخاطر الشائعة التي يجب تجنبها

استنادا إلى سنوات من الخبرة الميدانية في مطاحن أمريكا الشمالية، إليك أكثر الأخطاء شيوعا التي نراها خلال تدقيقات الصيانة.

فخ #1: مغالطة الضغط "المزيد أفضل"

زيادة الضغط لتعويض زاوية الرش الواسعة والضعيفة هي وصفة لكارثة. الضغط العالي عند الزوايا الواسعة غالبا ما يؤدي إلى تذمر الماء إلى ضباب لا يصل إلى السلك. إذا كنت تحتاج إلى قوة تنظيف أكبر، ضيق الزاوية وحافظ على ضغط معتدل بدلا من رفع المضخة إلى أقصى حدها.

المأزق #2: تجاهل "تأثير الحافة"

حواف بخاخ المروحة المسطح عادة ما يكون لها تأثير أقل من الوسط. لهذا السبب فإن تداخل 30-50٪ أمر بالغ الأهمية. بدونه، تحصل على تنظيف "مركزي" ثقيل، مما يؤدي إلى تآكل الأسلاك غير المتساوي ومشاكل في ملف الرطوبة في ورقة الورق النهائية.

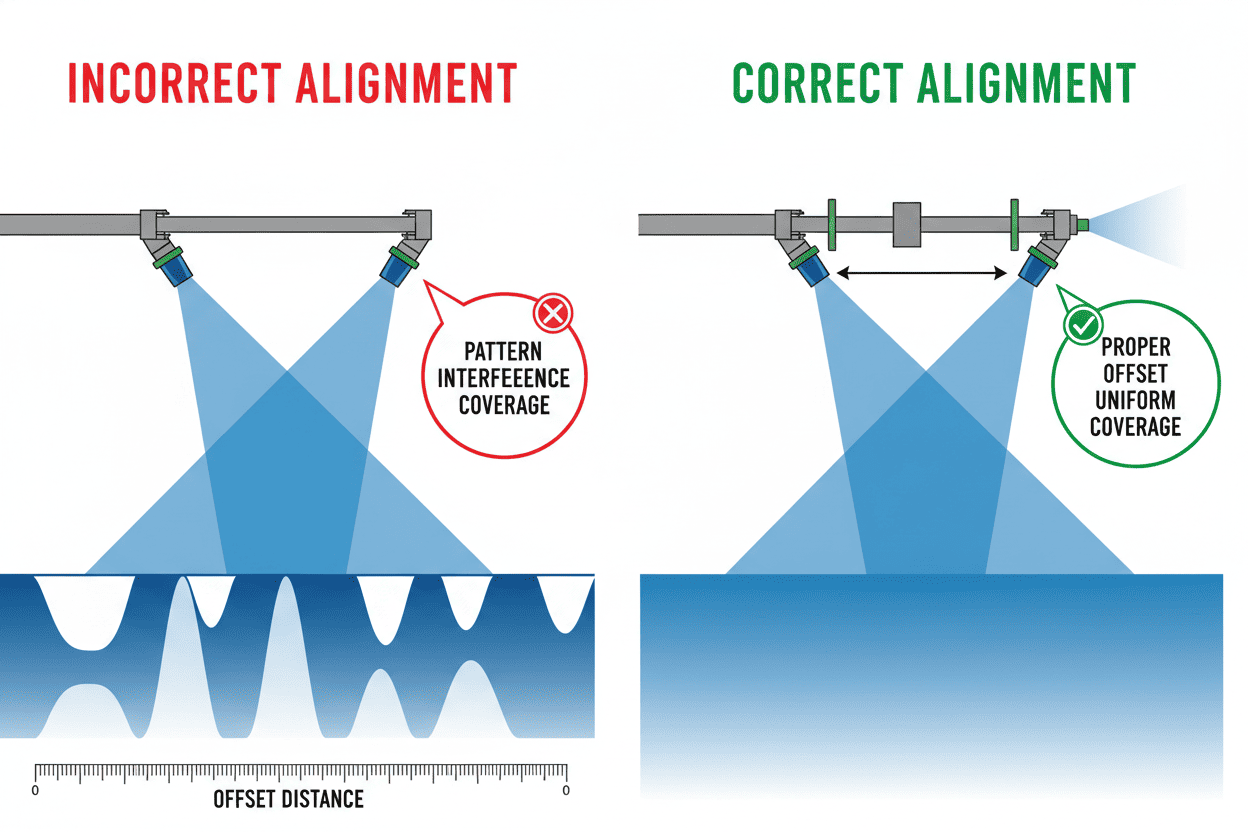

! مقارنة بين محاذاة الفوهة الصحيحة وغير الصحيحة تظهر الاصطدام

Pitfall #3: أنواع فوهات الخلط

لا تخلط أبدا فوهات الإبر عالية الضغط مع فوهات المروحة المسطحة في نفس ضربة التنظيف دون سبب هندسي محدد. فوهات الإبر مخصصة للتنظيف المكثف والموضع؛ المراوح المسطحة مخصصة لتغطية الموحد. استخدامهما بالتبادل دون ضبط سرعة الرأس سيؤدي إلى نفاذية قماش غير متسقة.

5. الخاتمة والأفكار النهائية

اختيار زاوية فوهة المروحة المسطحة المناسبة ليس مجرد قرار شراء—بل هو استراتيجية هندسية لتعظيم عمر أقمشة التشكيل وجودة ورقك. من خلال إعطاء الأولوية ل*30-50٪، وتطبيق إزاحة بمقدار 10 درجات، وفهم العلاقة العكسية بين الزاوية والتأثير، يمكنك تقليل استهلاك المياه ووقت التوقف في المطحنة بشكل كبير.

جدول ملخص سريع

الخطوات التالية لمهندسي العمليات:

1. تدقيق الرأس الحالي: قس المسافة من الفوهة إلى السلك.
2. احسب TC الخاص بك: استخدم الصيغة المقدمة في القسم 2 لترى ما إذا كان التداخل الحالي لديك يحقق حد 30٪.
3. اختبر زاوية أضيق: إذا كان لديك "لاصق" عنيد، جرب التبديل من فوهة 65° إلى 45° لزيادة قوة الاصطدام.

لمزيد من المواصفات الفنية حول اختيار المواد المناسبة لبيئتك، اطلع على دليلنا حول فوهات الرش عالية الأداء لصناعة لب الورق.
