دليل اختيار فوهة التنظيف البحري: تحسين الأداء في المساحات المضغوطة

جدول المحتويات

1. [مقدمة: لماذا يحدد اختيار الفوهة كفاءة التنظيف] (#1-مقدمة)
2. [معايير الرش الحرجة لمنقية البحرية] (#2-معايير الرش الحرجة)
3. [قيود المساحة في أبراج تنظيف السفن](#3-قيود المساحة)
4. [مقارنة أنواع الفوهة للتطبيقات البحرية] (#4-مقارنة-نوع الفوهة)
5. [اختيار المواد لخدمة مياه البحر ودرجات الحرارة العالية] (#5-اختيار المواد)
6. [تخطيط التركيب وتداخل الرش في الأبراج المدمجة] (#6-تركيب-تخطيط)
7. [استراتيجية الصيانة والوقاية من السداد](#7-استراتيجية الصيانة)
8. [الأسئلة الشائعة](#8-الأسئلة الشائعة)
9. الخاتمة والخطوات التالية

1. مقدمة: لماذا يحدد اختيار الفوهة كفاءة التنقية

أصبحت أنظمة التنظيف البحرية ضرورية للامتثال للسفن مع حدود انبعاثات الكبريت المعتمدة من IMO 2020. التحدي الأساسي بسيط: تحتاج إلى إنشاء أقصى مساحة اتصال بين الغاز والسائل في برج يتناسب مع غرفة المحرك أو المدخنة المحدودة للسفينة. على عكس أجهزة التنقية البرية ذات المساحات الواسعة، تواجه المنشآت البحرية قيودا شديدة على الارتفاع والقطر – عادة بين 3 إلى 6 أمتار ارتفاعا وقطرا يتراوح بين 1.5 إلى 3 أمتار.

من خلال خبرتنا الميدانية في تشغيل أكثر من 80 نظام تنظيف بحري، وجدنا باستمرار أن 60-70٪ من مشاكل ضعف الأداء تعود إلى اختيار أو تركيب غير صحيح للفوهة. الخطأ الأكثر شيوعا هو اختيار فوهات مصممة للتطبيقات البرية دون مراعاة حركة السفينة، ومناطق الرش المدمجة، وكيمياء مياه البحر العدوانية.

يقدم هذا الدليل معايير اختيار الفوهات خطوة بخطوة خصيصا لتطبيقات التنظيف البحري، مع التركيز على تحقيق كفاءة إزالة SOx بنسبة 95٪+ في الأبراج ذات المساحة. سنغطي تحسين حجم القطرات، وحسابات تداخل الرش لارتفاع الأبراج القصير، واختيار المواد لخدمة مياه البحر على مدار الساعة، وبروتوكولات الصيانة التي تقلل من وقت التوقف أثناء التوقفات في الموانئ.

2. معايير الرش الحرجة لمنقحات البحرية

2.1 حجم القطرات وكفاءة تلامس الغاز

لامتصاص SOx فعال، تحتاج إلى قطرات في نطاق 200–800 ميكرون. القطرات الصغيرة (أقل من 150 ميكرون) تنتج انتقالا مفرطا للضباب وتمر عبر البرج بفعل سرعة الغاز العالية (عادة 3–5 م/ث في أجهزة تنظيف البحرية). القطرات الأكبر (التي تزيد عن 1000 ميكرون) لها مساحة سطحية غير كافية وتسقط بسرعة كبيرة عبر منطقة الرش المدمجة.

من خلال قياسات الحيود بالليزر عبر 15 جهاز تنقية عاملة، وجدنا أن الفوهات التي تنتج Dv0.5 (قطر قطرة وسيط بين 400–600 ميكرون) تحقق إزالة SOx بنسبة 96–98٪ عند نسب L/G تتراوح بين 8–12 L/m³. عندما انخفض حجم القطرة فوق 700 ميكرون بسبب تآكل الفوهة، انخفضت كفاءة الإزالة إلى 88–92٪ حتى مع زيادة تدفق المياه.

2.2 معدل التدفق وعلاقة الضغط

عادة ما تعمل فوهات التنظيف البحرية عند 2–6 بار (30–90 PSI). تذكر أن معدل التدفق يتراكم مع الجذر التربيعي للضغط: مضاعفة الضغط تزيد التدفق فقط بمقدار 1.41 مرة. وهذا أمر بالغ الأهمية للأنظمة المدمجة التي لا يمكنك ببساطة "رفع الضغط" لتعويض الفوهات المتآكلة – ستتجاوز سرعات الغاز المصممة وتسبب انتقالا.

يتراوح معدل التدفق العملي لكل فوهة بين 0.8–3.5 م³/س حسب حجم البرج وهدف L/G. في برج نموذجي يبلغ ارتفاعه 4 أمتار ويخدم محركا بقدرة 6 ميجاوات، نقوم بتركيب 12–18 فوهة في مستويات رش من 2–3، كل منها يولد سرعة 1.2–1.8 م³/س عند 3.5–4.5 بار.

2.3 زاوية الرش والتغطية

معظم أجهزة التنقية البحرية تستخدم فوهات مخروطية كاملة بزوايا رش 60–90 درجة. الزوايا الأوسع (90–120 درجة) تبدو جذابة للتغطية لكنها تخلق مشكلتين في الأبراج المدمجة: البلل المفرط للجدران الذي يسبب تدفق السائل بدلا من تلامس الضباب، وتداخل الرش بين الفوهات المجاورة الذي يخلق توزيع قطرات غير متساو.

يظهر التحقق الميداني لدينا باستخدام ورق حساس للماء عند مقاطع عرض متعددة للأبراج أن فوهات المخروط الكاملة بزاوية 70–80 درجة توفر أفضل حل وسط: تغطية شعاعية كافية دون تفاعل مفرط مع الجدران، وأنماط تداخل متوقعة عند تباعدها بين 1.2–1.5 ضعف قطر الرش عند ارتفاع التصميم.

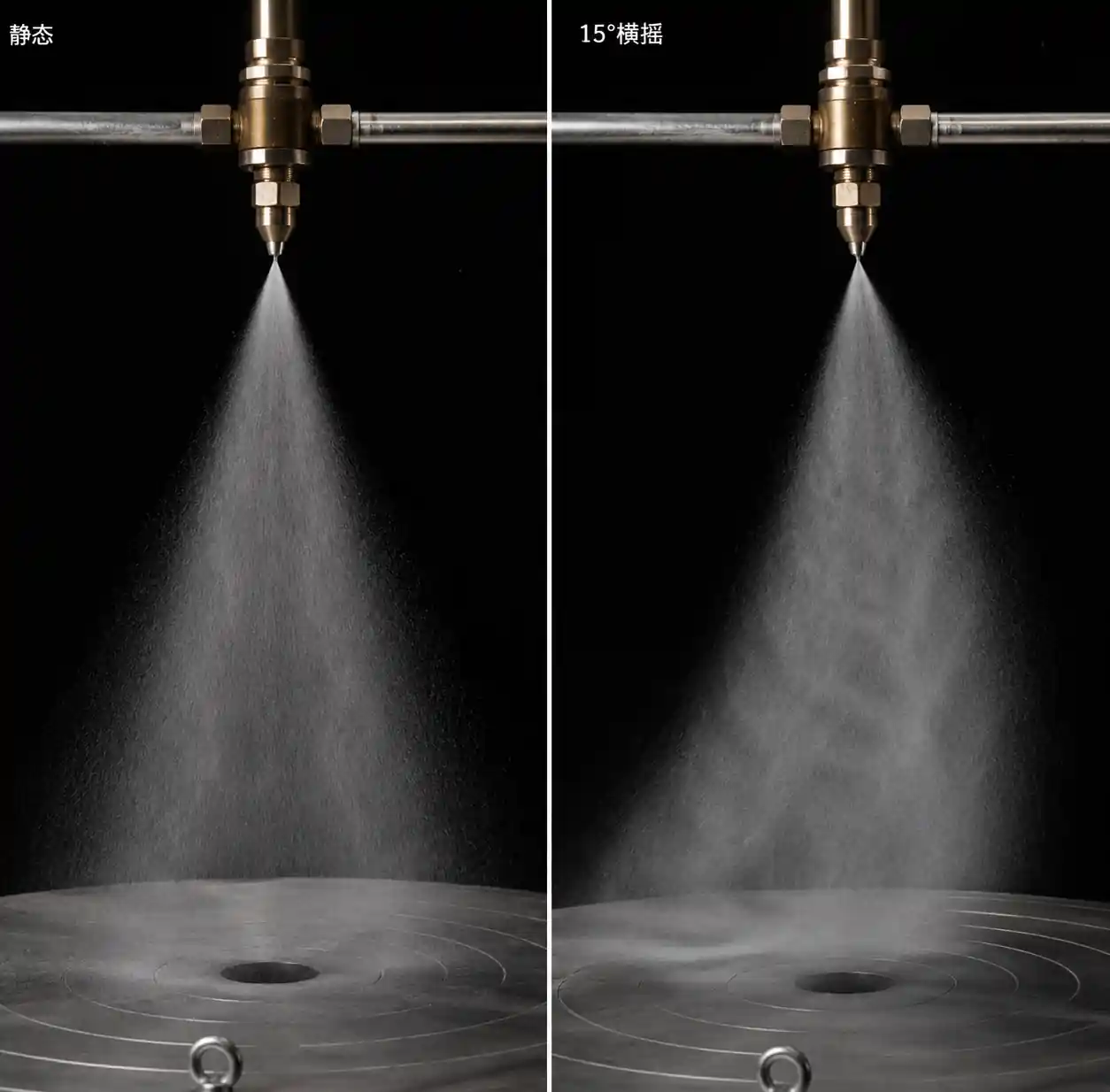

! 2-نمط رش-تحت-لفة وعاء

3. قيود المساحة في أبراج تنظيف السفن

3.1 هندسة البرج المدمجة

على عكس أجهزة التنقية البرية التي يبلغ ارتفاعها 8–15 مترا، عادة ما تبلغ أبراج البحار ارتفاعا من 3.5 إلى 5.5 متر من المدخل السفلي إلى الفتحة. هذا الارتفاع القصير يخلق ثلاثة تحديات تصميمية:

وقت السقوط المحدود للبقا: عند سرعة غاز تصاعدية تبلغ 4 م/ث، يكون للقطرات وقت تلامس فقط 0.9–1.4 ثانية مقابل 2–3 ثوان في الأبراج الأعلى. يجب تعويض ذلك بكثافة رش أعلى أو بمستويات رش متعددة.

تداخل منطقة الرش: مع مخاريط الرش بزاوية 70 درجة، تبدأ الفوهات المتباعدة بفواصل مشعبة نموذجية (300–450 مم) في التداخل ضمن 600–900 مم أسفل طرف الفوهة. في برج بارتفاع 4 أمتار مع فوهات رش على ارتفاع متوسط، فإن منطقة تطوير الرش غير المختلطة الفعالة لديك لا تتجاوز 1.8–2.2 متر – وهي بالكاد كافية للتذرية الكاملة.

قيود الوصول: غالبا ما تحتوي أبراج البحرية على منفذ فحص واحد فقط بعرض 400–600 مم. استبدال الفوهة المسدودة أثناء استدعاء المنفذ يتطلب أدوات متخصصة بعيدة المدى، مما يجعل أجسام الفوهات السريعة ضرورية.

3.2 تأثيرات حركة الوعاء

يختبر الفرسان دوران وميلان بدرجة تتراوح بين 10–25 درجة في حالات البحر العادية. هذا يخلق مشاكل ديناميكية في توزيع السوائل لا تواجهها الأنظمة البرية أبدا. لقد لاحظنا أنه عندما تتجاوز الدرجة 15 درجة، يتراكم السائل على جانب واحد من مشعبات الرش، مما يؤدي إلى فقدان 3–5 فوهات مؤقتا للجزء الأولي بينما تتجاوز الفوهات المقابلة التوصيل بنسبة 20–40٪.

الحل هو استخدام فتحات تهوية مضادة للشفط في المشعبات واختيار فوهات ذات تصاميم ريشة داخلية تحافظ على سلامة نمط الرش حتى مع تدفق النبض. فوهات المخروط المجوفة معرضة بشكل خاص لتغيرات التدفق؛ تصاميم المخروط الكاملة ذات المسارات الداخلية الحلزونية أو المضطربة تؤدي أداء أفضل بكثير في الظروف الديناميكية.

4. مقارنة أنواع الفوهة للتطبيقات البحرية

4.1 مخروط كامل مقابل مخروط أجوف مقابل تذرية الهواء

تفسير الجدول: تهيمن فوهات الريشة المخروطية الكاملة على تركيبات أجهزة التنظيف البحرية (80–90٪ من الأنظمة التي قمنا بمسحها) لأنها توفر أفضل توازن بين حجم القطرات، ومقاومة السداد، وتجانس الرش في الأبراج القصيرة. الهندسة الداخلية للريشة تخلق تدفقا دورانيا ينتج مخروطا مملوءا بقطرات موزعة عبر حجم الرش – وهو أمر حاسم عندما يكون لديك ارتفاع تطور رذاذ بين 1.5–2.5 متر فقط.

فوهات المخروط المجوفة تترك نواة منخفضة الكثافة في نمط الرش. في برج طويل على الأرض يحتوي على عدة مستويات رش، يكون هذا مقبولا لأن الرشات المتداخلة تملأ الفراغات. في برج بحري بارتفاع 3.5 متر مع مستوى رش واحد أو اثنان فقط، يصبح النواة مسارا تجاوزيا للغاز غير المعالج. سجلنا خسارة كفاءة بنسبة 12٪ عندما انتقل مشروع تحديث من فوهات مخروط كاملة إلى فوهات مخروطية مجوفة لتقليل انخفاض الضغط – كانت وفورات الضغط حقيقية لكن فقدان التغطية كان أسوأ.

4.2 فوهات مخروطية كاملة واسعة الزاوية لأبراج مدمجة للغاية

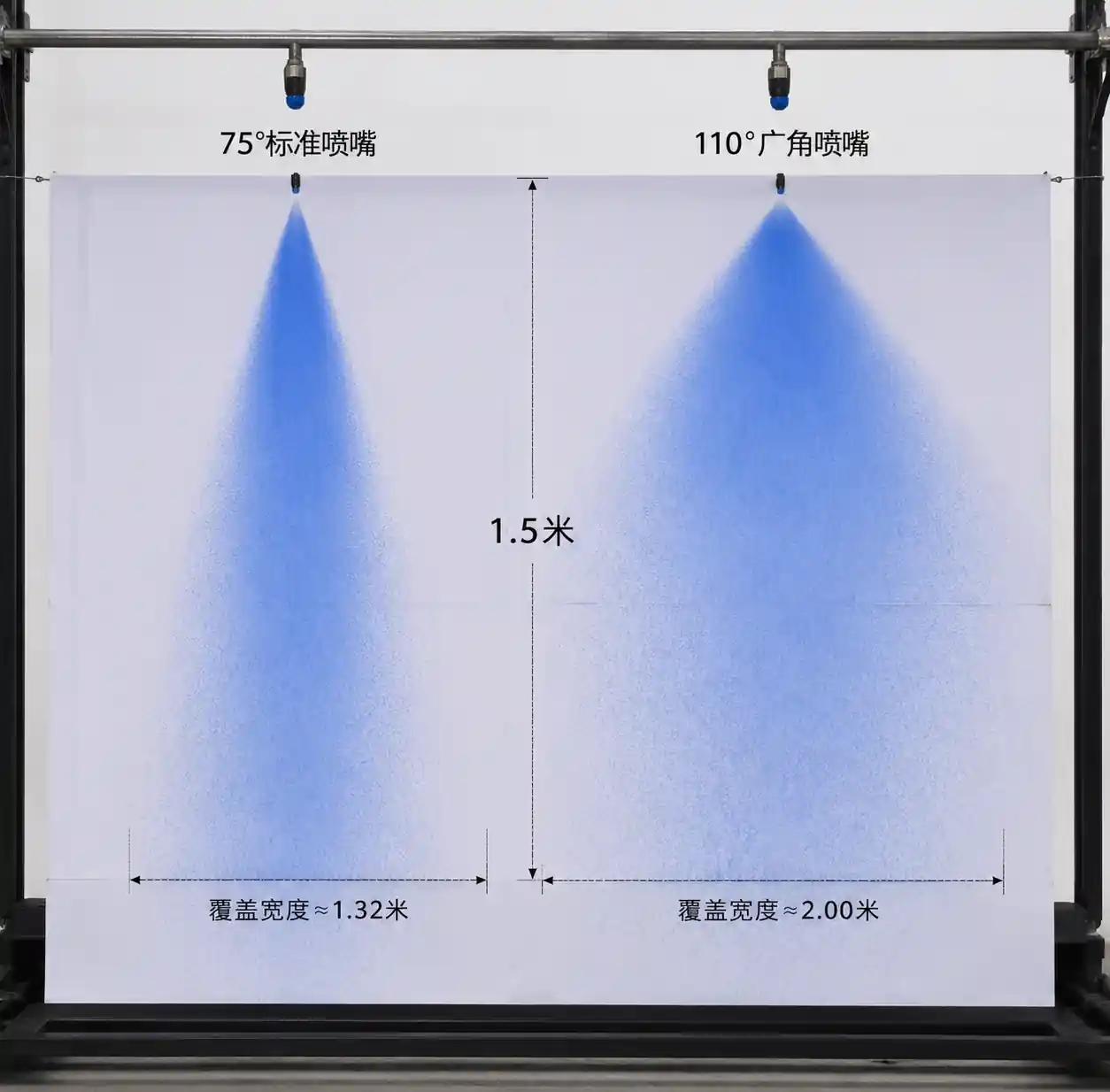

! مقارنة بنمط رذاذ كامل بثلاثة مخروط

بالنسبة لأجهزة التنقية التي لا يزيد ارتفاعها عن 3 أمتار (وهو شائع في التركيبات التي تحتوي على حدود مساحة شديدة)، لا يمكن للفوهات القياسية بزاوية 70–80 درجة توفير تغطية شعاعية كافية قبل وصول الرذاذ إلى جهاز إزالة الجهاز. في هذه الحالات، نحدد فوهات مخروطية كاملة واسعة الزاوية (100–120 درجة) مع تعديلين في التصميم:

1. تقليل معدل التدفق لكل فوهة (0.6–1.0 م³/س بدلا من 1.5–2.0 م³/س) للحد من بلل الجدران
2. جدران أبراج مقاومة للبلل مع طلاءات كارهة للماء أو أسطح ملموسة لتعزيز ارتداد القطرات بدلا من تكوين الطبقة السائلة

تتطلب هذه الأنظمة المزيد من الفوهات (20–30 في برج يستخدم عادة 12–16) لكنها تحقق تغطية مماثلة في 60–70٪ من الارتفاع.

5. اختيار المواد لخدمة مياه البحر ودرجات الحرارة العالية

5.1 التآكل والتآكل

تواجه أجهزة التنقية البحرية التي تستخدم مياه البحر هجوما كيميائيا متزامنا (كلوريد، كبريتات، درجة حموضة منخفضة أثناء الظروف المضطربة) والتآكل الميكانيكي الناتج عن المواد الصلبة المعلقة والتدفق عالي السرعة. درجات حرارة غازات العادم بين 250–400°C عند مدخل التنقية تعني أن الفوهات القريبة من مستوى الرش الأعلى تتعرض أيضا لدورة حرارية.

تفسير الجدول والتحليل الاقتصادي: غالبية فوهات التنظيف البحرية هي هياكل مزدوجة من الفولاذ المقاوم للصدأ 2205 مع فتحات قابلة للاستبدال. في تحليل تكلفة دورة الحياة لنظام تنظير بقدرة 6 ميغاواط (16 فوهة، 8,000 ساعة تشغيل سنويا)، تحتاج فوهات 2205 مزدوجة بسعر 180–240 دولار للوحدة إلى استبدال كل 3–4 سنوات. السوبر دوبلكس يمدد هذا العمر إلى 4.5–6 سنوات لكنه يكلف 380–450 دولارا لكل فوهة.

الخيار الأمثل اقتصاديا يعتمد على تكلفة العمالة البديلة. بالنسبة للسفن ذات فترات الجفاف المجدولة التي تبلغ 5 سنوات، تتوافق فوهات الدوبلكس الفائق (بإجمالي 6080 دولارا ل 16 وحدة) مع دورة الحوض الجاف وتلغي الاستبدال في منتصف الفترة التي تكلف 2500–4000 دولار من العمالة وضائعة الوقت. بالنسبة للسفن التي تمتد دورات الحوض الجاف لمدة سنتين ونصف، فإن استبدال الدوبلكس القياسي (3,200 دولار مقابل 16 وحدة) في كل حوض جاف أكثر فعالية من حيث التكلفة.

الإدخالات الخزفية لا معنى لها إلا في مستوى الرش السفلي حيث يكون التآكل الناتج عن الرماد أو جزيئات السخام شديدا. عادة ما نركب 4–6 فوهات سيراميك في منطقة التآكل العالي وفولاذ مزدوج للبقية.

5.2 أوضاع فشل المواد التي لاحظناها

316 لتر من الفولاذ المقاوم للصدأ في خدمة مياه البحر المستمرة: تآكل حول حافة الفتحة بعد 6,000–10,000 ساعة، مما يسبب توسيع زاوية الرش وزيادة معدل التدفق. هذا هو أكثر وضع الفشل شيوعا في التركيبات المبكرة للتنظيف (2015–2017) الذي يقلل من تحديد المواد.

التآكل-التآكل: دوبلكس 2205: توسع تدريجي للفتحة من المواد الصلبة المعلقة، مما يزيد معدل التدفق بنسبة 15–25٪ خلال 25,000 ساعة. وهذا متوقع ويمكن إدارته من خلال التحقق السنوي من معدل التدفق واستبداله عند انحراف 20٪.

تشقق في إدخال السيراميك: كسر مفاجئ بسبب ارتفاعات الضغط أو الصدمة الحرارية، عادة بعد 15,000–30,000 ساعة. الفشل يكون ثنائيا (دقيقا → متشققا) وليس تدريجيا، لذا تتطلب فوهات السيراميك فحصا ربع سنويا واستبدال فوري عند اكتشاف زيادة معدل التدفق >10٪).

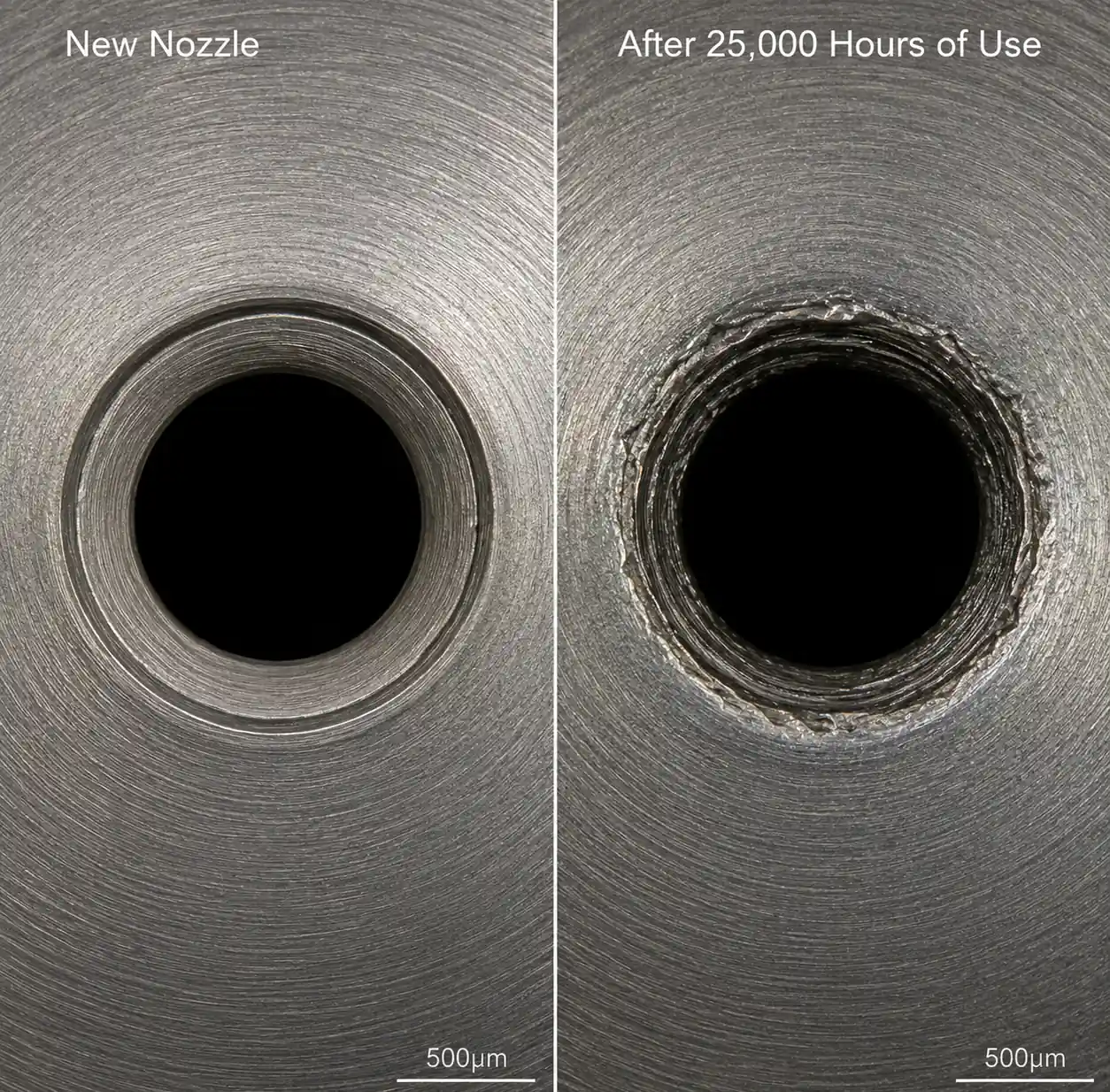

! مقارنة تآكل فتحة 4 فوهات

6. تخطيط التركيب وتداخل الرذاذ في الأبراج المدمجة

6.1 حساب عدد الفوهات والمسافة

بالنسبة لبرج التنظير الأسطواني، تعتمد مساحة تغطية الرش عند ارتفاع معين تحت الفوهة على زاوية الرش والمسافة. فوهة مخروط كاملة بزاوية 75 درجة على عمق 1.5 متر تحت الفتحة تخلق بصمة رش دائرية بقطر D = 2 × 1.5 × تان (75°/2) = 2 × 1.5 × 0.7 = 2.1 متر.

المثال الناجح: تصميم مستوى الرش لبرج بقطر 2.2 متر، ارتفاعه 4.0 متر، مع مشعب رش على ارتفاع 2.5 متر فوق المدخل.

• منطقة تطوير الرش المستهدفة: 2.5 – 0.5 (منطقة ميتة سفلى) = 2.0 متر تحت الفوهات
• قطر بصمة الرش عند 2.0 متر: D = 2 × 2.0 × تان (37.5°) = 3.05 متر
• مساحة المقطع العرضي للبرج: π × (1.1)² = 3.8 م²
• مساحة رش الفوهة الواحدة: π × (1.52)² = 7.3 م²
• نسبة التداخل: 7.3 / 3.8 = 1.92 (كل نقطة مغطاة ب ~2 رشة في المتوسط)

بالنسبة لتصميم أجهزة التنظير التجارية، نستهدف نسب تداخل تتراوح بين 1.6 و2.2. تحت 1.4، تحصل على بقع باردة (مسارات غاز غير معالجة); فوق 2.5، تهدر طاقة الضخ وتنتج حملا سائلا زائدا.

في هذا المثال، يوفر مستوى رش واحد مع 6 فوهات على حلقة بنصف قطر 0.9 متر تغطية كافية. نحسب تباعد الفوهة كالتالي: المحيط / العدد = 2π × 0.9 / 6 = 0.94 متر، وهو قريب من قطر الرش الأمثل بين 1.2–1.5x عند ارتفاع المشعب.

6.2 تكوين رش متعدد المستويات

بالنسبة للأبراج التي تزيد ارتفاعها عن 4.5 متر أو بنسب L/G >12 لتر/م³، فإن رش المستوى الواحد غير كاف. نستخدم 2–3 مستويات رش مع مواضع فوهات متدرجة (تدور 30–45 درجة بين المستويات) لإزالة مسارات التجاوز (التجاوز).

التكوين النموذجي لبرج بارتفاع 5.5 متر:

• المستوى الأعلى: 6 فوهات بارتفاع 4.2 متر، نصف قطر 0.85 متر، زاوية رش 75 درجة، 1.2 م³/س لكل منها
• المستوى الأوسط: 8 فوهات بارتفاع 2.8 متر، نصف قطر 0.90 متر، زاوية رش 75 درجة، كل منها 1.5 م³/س، تدور بزاوية 22.5° من المستوى العلوي
• إجمالي تدفق المياه: (6 × 1.2) + (8 × 1.5) = 19.2 م³/س

6.3 أجسام الفوهة السريعة للخدمة البحرية

على عكس أجهزة التنقية البرية ذات الأبواب الكبيرة ذات الوصول، تتطلب أبراج البحرية استبدال الفوهة عبر منافذ فحص صغيرة. نوصي بشدة بأجسام الفوهة الملولبة مع أختام O-ring محتجزة يمكن إزالتها باستخدام مفتاح تمديد بطول 12–18 بوصة. البديل – مشعبات الفوهة الملحومة – يتطلب قصا وإعادة لحام داخل البرج، وهو أمر غير عملي أثناء الرحلات إلى المنفذ.

الخيوط القياسية هي NPT أو BSPT بأحجام 1/2 و3/4 أو 1 بوصة. لخدمة مياه البحر، استخدم مركب مضاد للتكسير مصنف على حد أدنى 200°C أثناء التركيب لمنع التلفش.

! اختبار نمط تداخل 5 رذاذ

7. استراتيجية الصيانة والوقاية من الانسداد

7.1 الأسباب الجذرية لانسداد الفوهة في أجهزة تنظيف البوهات البحرية

في قاعدة بيانات تحليل الأعطال لدينا التي تضم 47 حادثة ضعف أداء لأجهزة تنظيف الفوهات البحرية، شكلت انسداد أو تلوث الفوهة 38٪ من الحالات. أكثر الآليات شيوعا هي:

1. النمو البيولوجي في خطوط إمداد مياه البحر (35٪ من حالات السداد): تتراكم الطحالب، ويرقات البرنقيل، والأغشية الحيوية في أنابيب مياه البحر الراكدة أثناء الإقامة في الميناء أو التشغيل منخفض الأحمولة. عندما يعيد جهاز التنظير تشغيل الحوض عند حمل عالي، تقوم هذه المادة بإزاحة وإغلاق فتحات الفوهة.

2. ترسيب السخام والرماد (28٪ من الحالات): الاحتراق غير الكامل أثناء تشغيل المحرك، أو تبديل الوقود، أو سوء جودة الوقود يخلق أحمال سخام ثقيلة تتراسب على وجوه الفوهة في أعلى مستوى رش.

3. تبلور الملح (22٪ من الحالات): في أجهزة التنقية ذات حلقات إعادة التدوير، يزيد تركيز التبخر الملوحة إلى 50–60 جزء في البر (مقابل 35 جزء في البحر). يتبلور كلوريد الصوديوم وكبريتات الكالسيوم على فتحات الفوهة أثناء التوقف.

4. حطام ناتج التآكل (15٪ من الحالات): رقائق أكسيد الحديد الناتجة عن أنابيب الفولاذ الكربوني أو تآكل الخزان تعلق في ريشات الفوهة.

7.2 بروتوكول الصيانة الوقائية

المراقبة اليومية (المراقبة الآلية):

• معدل تدفق مياه البحر إلى جهاز التنقية (الانحراف >10٪ عن الأساس عند ضغط ثابت يثير الإنذار)
• انخفاض الضغط عبر كل مشعب مستوى رش (زيادة >15٪ تشير إلى انسداد جزئي)
• تركيز SOx في مخرج التنظيف (زيادة >30٪ تشير إلى فقدان تغطية الرش)

أسبوعيا (فحص يدوي أثناء زيارة الميناء أو التشغيل في الحمل المنخفض):

• الفحص البصري لنمط رش الفوهة من منفذ الفحص (استخدام المصباح اليدوي لملاحظة تناظر الرش)
• فحص معدل تدفق الفوهة الفردية (إغلاق صمام العزل لكل قسم من أقسام المانيفولد، قياس ارتفاع الضغط)

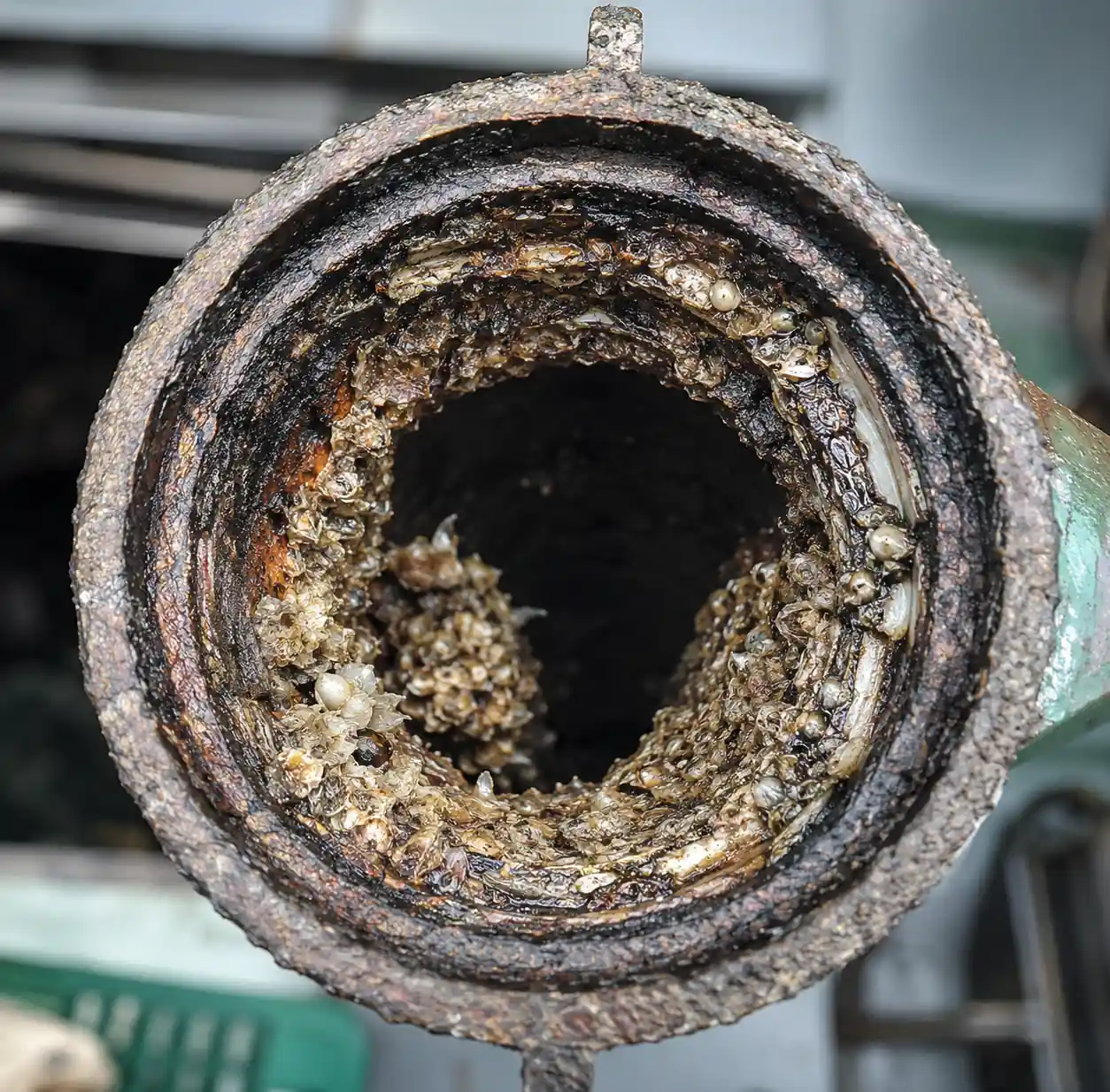

! 6-تلوث بيولوجي-مسدود-فوهة

كل 6 أشهر (يتطلب الدخول إلى البرج، عادة أثناء الحوض الجاف أو الصيانة المجدولة):

• إزالة 2–3 فوهات من مواقع التآكل العالي لقياس الفتحة (مقياس التشغيل/عدم التحرك أو الكاليبر الرقمي)
• فحص ريشات الفوهة الداخلية للكشف عن التآكل أو الحفر أو التراكم
• أنابيب مياه البحر المغسولة بمحلول الكلور 200 جزء في المليون (دوران لمدة ساعتين) لقتل الأغشية الحيوية
• استبدال الفوهات التي تحتوي على تآكل فتحة >15٪ أو ضرر ظاهري

الفحص السنوي (الفحص الكامل للبرج أثناء الحوض الجاف):

• إزالة جميع الفوهات، تنظيف الموجات فوق الصوتية في محلول حمض الستريك 5٪ (ساعة واحدة عند 60°م) لإزالة ترسبات الملح
• قياس معدل التدفق عند 4 بار لكل فوهة على طاولة الاختبار (استبدل إذا كان الانحراف >12٪ عن المواصفات الجديدة)
• فحص الأسطح الداخلية للمشعب بحثا عن تآكل أو تراكم
• التحقق من نمط التداخل باستخدام ورق حساس للماء أو محلل رش بصري

جدول استكشاف الأخطاء وإصلاحات 7.3

8. الأسئلة الشائعة

س: هل يمكنني استخدام فوهات ستانلس ستانلس بحجم 316 لتر أقل تكلفة بدلا من الدوبلكس لتقليل تكلفة التركيب الأولية؟

ج: يمكنك ذلك، لكن توقع عمر خدمة بين 8,000 و12,000 ساعة بدلا من 25,000+ ساعة مع الدوبلكس. بالنسبة لنظام يعمل بمعدل 6,000 ساعة في السنة، فهذا يعني 1.3–2 سنة مقابل 4+ سنوات. التوفير البالغ 60–80 دولارا لكل فوهة يضيع في الاستبدال الإضافي والعمالة. نوصي فقط ب 316 لتر لأجهزة تنظيف المياه العذبة أو المياه المالحة، وليس لمياه البحر الكاملة.

س: كيف أعرف متى تحتاج الفوهات إلى استبدال دون دخول البرج؟

ج: مراقبة معاملين باستمرار: (1) معدل تدفق مياه البحر عند سرعة مضخة ثابتة – زيادة >15٪ تشير إلى تكبير الفتحة، و(2) مخرج التنظيف SOx ppm – زيادة >30٪ عند حمل المحرك الثابت تشير إلى فقدان تغطية الرش. هذه علامات تحذير مبكرة من تدهور الرذاذ الظاهر. قم بتركيب مقاييس تدفق وحساسات ضغط على كل مشعب مستوى رش إذا أمكن.

س: هل يجب أن أستخدم فوهات مخروط مجوفة أم فوهات كاملة لجهاز تنظيف بارتفاع 3.2 متر؟

ج: مخروط كامل. تخلق فوهات المخروط المجوفة نمط رش حلقي مع كثافة قطرات أقل في المركز. في الأبراج التي يزيد ارتفاعها عن 6–8 أمتار مع مستويات رش 3+، تتداخل الفجوات بين الرذاذ وتملأ. في برج مدمج يبلغ ارتفاعه 3.2 متر، يصبح مركز البرج منطقة معالجة منخفضة. قمنا بقياس فقدان كفاءة بنسبة 7–11٪ عندما استبدلت فوهات المخروط المجوفة المخروط الكامل في أبراج قصيرة مماثلة.

س: ما هي زاوية الرش التي يجب أن أحددها للأبراج المدمجة جدا تحت 3 أمتار؟

A: 90–110 درجة، أعرض من الزاوية القياسية 70–80 درجة. المقابل هو زيادة البلل في الجدران، لذا تحتاج إلى المزيد من الفوهات عند معدلات تدفق فردية أقل (0.8–1.2 م³/س بدلا من 1.5–2.0 م³/س). توقع تركيب 18–24 فوهة في نظام يستخدم 12–14 فوهة قياسية في برج أعلى.

س: كم مرة يجب أن أنظف الفوهات، وما هي أفضل طريقة؟

ج: بالنسبة لمنقية مياه البحر، التنظيف بالموجات فوق الصوتية في حمض الستريك 5٪ عند 60°C لمدة 60-90 دقيقة يزيل ترسبات الملح بفعالية. نقوم بذلك سنويا أثناء الحوض الجاف لجميع الفوهات. للتنظيف أثناء الدورة (إذا حدث انسداد)، أزل الفوهات ونقع في محلول حمض الستريك لمدة ساعتين، ثم اشطفها بالماء العذب. تجنب التنظيف الكاشط أو الفرش السلكية – فهذه تتلف حواف الفتحة الدقيقة.

س: هل يمكنني زيادة نسبة L/G فقط عن طريق زيادة سرعة المضخة لتعويض تآكل الفوهات؟

ج: نعم على المدى القصير، وطويل الأمد لا. زيادة معدل التدفق برفع الضغط تتبع Q ∝ √P، لذا للحصول على تدفق أكبر بنسبة 20٪ تحتاج إلى ضغط إضافي بنسبة 44٪ (1.2² = 1.44). هذا يزيد من طاقة الضخ بنسبة 44٪ ويسرع من تآكل الفوهة. من الأفضل استبدال الفوهات البالية والعمل عند ضغط التصميم. كما يزيد الضغط الزائد من سرعة القطرات، مما يقلل من وقت الإقامة ويعوض جزئيا عن زيادة L/G.

9. الخاتمة والخطوات التالية

اختيار الفوهة لمنقحات الفوهات البحرية هو مهمة هندسية دقيقة مع هامش خطأ ضئيل في هندسة الأبراج المدمجة. النقاط الرئيسية المستخلصة من هذا الدليل هي:

1. استخدم فوهات من نوع الريشة المخروطية الكاملة بزوايا رش 70–80 درجة (90–110 درجة للأبراج تحت 3 أمتار). تجنب أنواع المخروط المجوف وأنواع التذمر الهوائي في المنشآت البحرية المدمجة.

2. حدد الحد الأدنى من الدوبلكس 2205 للستانلس ستانلس لخدمة مياه البحر. علاوة التكلفة التي تبلغ 2.2 ضعف أكثر من 316 لتر تعود في عمر خدمة أطول بمقدار 2-3 أضعاف. استخدم الإدخالات الخزفية فقط في المناطق المثبتة عالية التآكل.

3. تصميم لتداخل الرش بمقدار 1.6–2.2x عند مستوى التغطية الحرجة (عادة 1.5–2.5 متر تحت مستوى الفوهة). احسب ذلك بدقة باستخدام زاوية الرش، وقطر البرج، وعدد الفوهة – لا تعتمد على قواعد التباعد العامة.

4. الهدف من 400–600 ميكرون متوسط حجم قطرة (Dv0.5) عند ضغط التصميم. تزيد التذرية الدقيقة من نقل التأثير؛ تقلل التذرية الخشونة من كفاءة الامتصاص.

5. تنفيذ مراقبة تآكل تعتمد على التدفق بدلا من انتظار تدهور الرش البصري. استبدل الفوهات عندما يرتفع معدل التدفق عند الضغط الثابت بنسبة >15٪.

6. خطط للوصول إلى الصيانة: استخدم أجسام فوهات سريعة الفصل الملولبة بحجم للاستبدال عبر منافذ الفحص المتاحة. الفوهات الملحومة غير عملية في الخدمة البحرية.

لاختيار الفوهة الخاصة بالوعاء، نوصي بإجراء التحقق من صحة نمط الرش أثناء التشغيل باستخدام مصفوفات ورقية حساسة للماء بمقاطع عرضية متعددة. يوفر هذا التوصيف لمرة واحدة (4–6 ساعات أثناء التجارب البحرية) الأساس لتشخيص مشاكل الأداء المستقبلية وتحسين فترات الاستبدال.

الإجراءات التالية:

• طلب ورقة مواصفات معدل تدفق الفوهة وزاوية الرش من مورد نظام التنظير الخاص بك
• التحقق من أن مواد الفوهة مزدوجة 2205 أو أفضل (تحقق من شهادات المواد أثناء الحوض الجاف)
• تحديد قياسات معدل التدفق الأساسية لكل مستوى رش خلال 500 ساعة من التركيب
• جدولة تنظيف الموجات فوق الصوتية لجميع الفوهات في الحوض الجاف التالي (بعد 12–18 شهرا من الآن)
• التواصل مع مهندس تطبيق التنقية البحرية لتحليل تداخل الرش الخاص بالبرج
