1. مقدمة: التكلفة الحقيقية لانسداد الفوهة

في أنظمة المياه الصناعية المتداولة – التبريد بالغاز، التبريد، كبح الغبار، التبريد بالتبخر – انسداد الفوهة صداع يستمر في التأثير. أنماط الرش تتلف، التبريد يصبح غير متساو، تظهر نقاط ساخنة، فرق الصيانة تسحب من أعمال أخرى، وأحيانا يتوقف الإنتاج تماما. من خلال العمل الميداني عبر مصانع الصلب والمصانع الكيميائية وأبراج التبريد في مراكز البيانات، نعتقد أن 60-70٪ من شكاوى أداء الرش تعود إلى سوء الترشيح أو سوء اختيار الفوهة للمواد الصلبة في الماء. يشرح هذا الدليل حل منهجي: مطابقة الترشيح مع فتحة الفوهة، اختيار تصاميم الفوهات المقاومة للانسداد، وحساب ما إذا كان الاستثمار في الترشيح الأفضل يؤتي ثماره فعلا. للحصول على مجموعة كاملة من [فوهات التنظيف الصناعية وحاليل الرش] (https://www.nozzle-intellect.com/application/industrial-cleaning-nozzles-spray-solutions/8.html)، راجع نظرة عامة على التطبيق لدينا.

2. لماذا أنظمة المياه المتداولة عرضة للانسداد

2.1 مصادر المواد الصلبة المعلقة

الماء المتداول ليس نظيفا. الأسباب الشائعة: جزيئات القشور الناتجة عن المبادلات الحرارية (كربونات الكالسيوم، كبريتات الكالسيوم)، منتجات التآكل (أكسيد الحديد، أكسيد النحاس)، النمو البيولوجي (الطحالب، رقائق الأغشية الحيوية)، الحطام المحمول جوا في الأنظمة المفتوحة (الغبار، حبوب اللقاح)، ونقل العمليات (المعادن الدقيقة، الألياف). عادة ما تتراوح أحجام الجسيمات بين 10-500 ميكرون، ونطاق 50-200 ميكرون هو الأكثر إشكالية للفوهات القياسية.

2.2 أين يحدث الانسداد

تختلف آليات الانسداد حسب تصميم الفوهة. في الفوهات الهيدروليكية، تعلق الجسيمات عند مدخل الفتحة أو في ريشات غرفة الدوامة. في فوهات التذمر الهوائي، يصيب الانسداد فتحة السائل الصغيرة (غالبا 0.5-1.5 مم) أو فتحات غطاء الهواء الحلقي. في الفوهات الحلزونية، يحبس الأخدود الحلزوني المواد الليفية. النقطة الأساسية: أصغر قيد في التدفق في الفوهة يحدد ثغرة السداد – وليس حجم الخيط أو اتصال المدخل. عند مقارنة تصاميم مختلفة، يقوم دليل فوهات المخروط الحلزونية مقابل المخروطية الكاملة بتحليل اختلافات مسار التدفق الداخلي التي تؤثر على حساسية الانسداد.

2.3 التأثير على أداء الرش

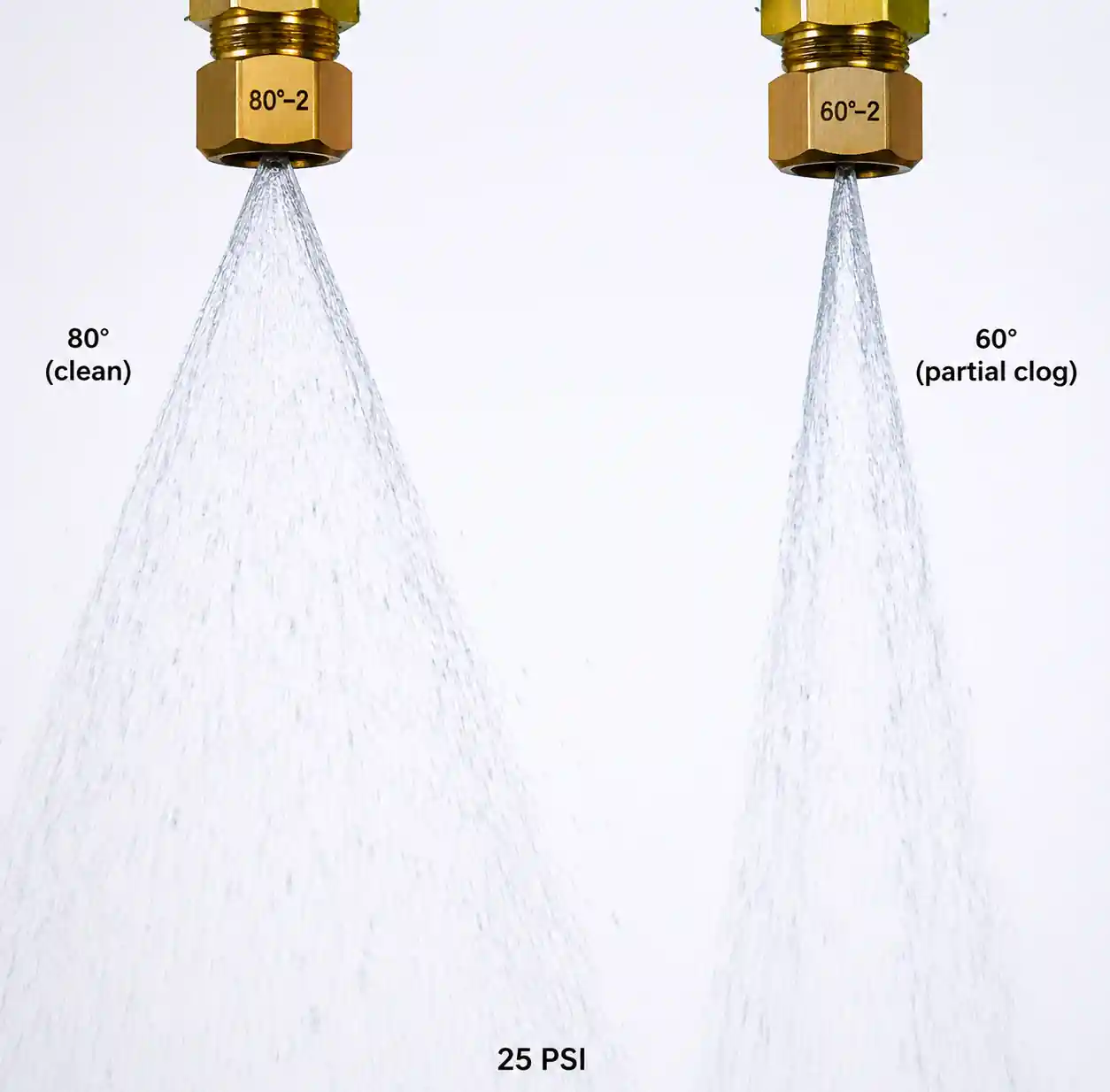

! 1-نمط رش-تدهور-انسداد-جزئي مقارنة نمط الرش من الفوهة النظيفة مقابل الفوهة المسدودة جزئيا تظهر زاوية رش أقل

الانسداد الجزئي يضيق زاوية الرش – 80° حتى 60° أو أقل – مما يقلل التغطية ويخلق بقعا جافة. ينخفض معدل التدفق من منحنى Q = k√P بسبب المقاومة الإضافية. قوة الاصطدام وتوزيع القطرات يتغيران بشكل غير متوقع. في التبريد، يسبب الرش غير المتساوي صدمة حرارية وضعف انتقال الحرارة. في التنظيف، المناطق المفقودة تعني إعادة العمل أو الرفض الصحيح.

3. استراتيجية الترشيح: مطابقة شبكة الفلتر مع فتحة الفوهة

3.1 قاعدة الترشيح 4:1

قاعدة عامة: فتحة شبكة الفلتر يجب أن تكون ≤ ربع أصغر ممر تدفق داخلي في الفوهة. لفتحة 2.0 مم، استخدم فلتر بفتحات قصوى 500 ميكرون (0.5 مم). هذا يوازن بين منع الانسداد وصيانة معقولة للفلتر. الترشيح الأكثر إحكاما (نسبة 10:1) منطقي للعمليات ذات القيمة العالية أو عندما تكلف فترات التوقف أكثر من 1000 دولار في الساعة.

3.2 أنواع المرشحات والاختيار

ساعة انخفاض الضغط: الفلاتر المتسخة قد تصل إلى انخفاض 15-30 psi قبل الاختراق. راقب ΔP عبر الفلتر وحدد عتبة تنظيف (عادة 10 psi فوق خط الأساس النظيف).

3.3 اقتصاديات الترشيح

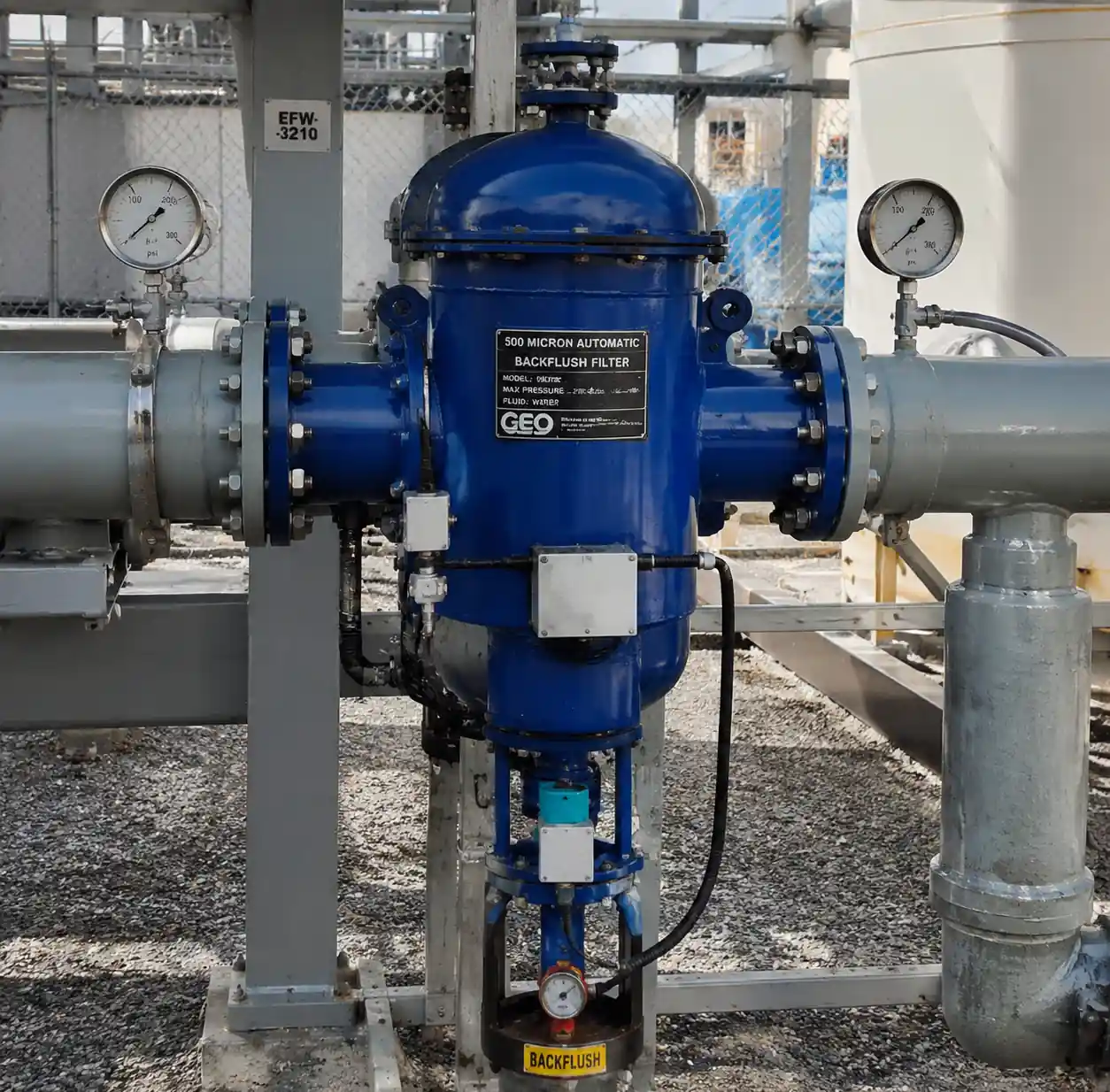

! تركيب فلتر 2-أوتوماتيكي للتدفق العكسي تم تركيب فلتر تدفق ذاتي أوتوماتيكي صناعي في خط المياه الدائر مع مقاييس ضغط

قم بمراجعة الأرقام على مدى 12 شهرا:

• الخيار أ (بدون ترشيح): تكلفة استبدال الفوهة × تكرار + تكلفة التوقف
• الخيار ب (الترشيح): رأس مال الترشيح + عمالة الصيانة + عقوبة انخفاض الضغط في الطاقة

من صناديق أبراج التبريد، كانت فلاتر السحب التلقائي تدفع في 4-7 أشهر عن طريق تقليل استبدال الفوهة من ربع سنوي إلى سنوي وإلغاء إغلاقين غير مخطط لها.

4. اختيار الفوهة لمقاومة الانسداد

مقارنة نوع الفوهة 4.1 لمقاومة الانسداد

النقطة الأساسية: عندما تتجاوز المواد الصلبة المعلقة 200 جزء في المليون أو تحتوي على مواد ليفية، استخدم فوهات مخروطية كاملة أو حلزونية ذات فتحة ≥ 3 مم. هذه تتحمل مرور الجسيمات دون انسداد، وتستبدل الرش الدقيق بوقت التشغيل.

4.2 تصاميم فوهة المرور الحر

بعض الشركات المصنعة تقدم نسخا "المرور الحر" أو "غير المسدودة" بمسارات تدفق ناعمة وغير محجوزة – بدون ريشات داخلية أو غرف دوامة، فقط هندسة فتحة لتشكيل الرذاذ. التنازلات: رش أقل تجانسا وتوزيع قطرات أوسع. لكن في الأنظمة الملوثة بشدة (مياه المناجم، تبريد مياه الصرف)، فإن زيادة الموثوقية تستحق ذلك. لقد رأينا فوهات التمرير الحر تعمل لمدة 18+ شهرا في إزالة الترسبات في مصانع الصلب حيث انسدت المراوح المسطحة العادية خلال أسابيع.

4.3 اختيار المواد للبيئات الكاشطة

غالبا ما يتوافق الانسداد والارتداء معا. في الخدمة الكاشطة، قم بدمج التصميم المقاوم للانسدادات مع مواد مقاومة للتآكل:

• كربيد السيليكون: الصلابة ~2500 HV، 8-12× عمر أطول من الفولاذ المقاوم للصدأ في خليط الفحم.
• كربيد التنجستن: الصلابة ~1500 جهد مرتفع، الأفضل للبخاخات الكاشطة عالية الضغط (>1000 رطل لكل بوصة مربعة).
• 17-4 حموة مقاومة للصدأ المقوى: خط أساس فعال من حيث التكلفة، عمر 2-3× مقابل 316 SS.

قم بالحساب: إذا كانت تكلفة فوهة كربيد السيليكون 5× أكثر لكنها تدوم أكثر بمقدار 10×، فإن تكلفة ساعة التشغيل نصف تكلفة الفولاذ المقاوم للصدأ – بالإضافة إلى أنك توفر في عمال التبديل.

5. مثال عملي: ترشيح برج التبريد وحجم الفوهة

معايير النظام 5.1

• التطبيق: برج تبريد بالتبخير، مياه دائرية مفتوحة الحلقة
• التدفق: 500 جالون في الدقيقة
• الضغط: 25 psi عند مدخل الفوهة
• جودة المياه: 300 جزء في المليون المواد الصلبة المعلقة (قشور، طحالب، تآكل)، حجم الجسيمات 50-400 ميكرون
• التغطية: 20 قدم × سطح رش بطول 20 قدم
• المشكلة الحالية: فوهات المروحة المسطحة (فتحة 1.2 مم) تسد كل 2-3 أسابيع

تصميم الحلول 5.2

الخطوة 1: التحول إلى المخروط الكامل – اختر فوهات مخروطية كاملة بفتحة 3.0 مم وزاوية رش 60°. هذه تتحمل المواد الصلبة 300 جزء في المليون دون انسداد مستمر.

الخطوة 2: حساب عدد الفوهة – كل مخروط كامل بزاوية 60° عند 25 psi ينتج حوالي 8 جاجاب في الدقيقة (تحقق من مخطط تدفق الشركة المصنعة: Q = k√P). الرقم المطلوب = 500 جالون في الدقيقة ÷ 8 = 63 فوهة.

الخطوة 3: تحديد المسافة – لزاوية 60° عند ارتفاع تثبيت 6 أقدام، قطر التغطية ≈ 6 × تان (30°) × 2 ≈ 7 أقدام. تباعد الشبكة = 7 ÷ √2 ≈ 5 قدم للتداخل. 20×20 مساحة تحتاج إلى 5×5 = 25 كحد أدنى؛ مع توفر 63 حافلا، رتب 8×8 بمسافة 2.5 قدم للتكرار.

الخطوة 4: تركيب مصفاة السلة – استخدم 500 ميكرون (3.0 مم ÷ 4 = 0.75 مم ≈ 750 ميكرون، وتقريب إلى 500 للسلامة). الحجم مناسب ل500 GPM عند <5 psi عند الانخفاض النظيف. التنظيف عندما يصل ΔP إلى 12 psi.

الخطوة 5: تحقق من الضغط – مع انخفاض فلتر 8 psi، تحتاج المضخة إلى 25 + 8 + خسائر في الأنابيب ≈ 38 psi عند الرأس. تحقق من منحنى المضخة.

نتائج 5.3

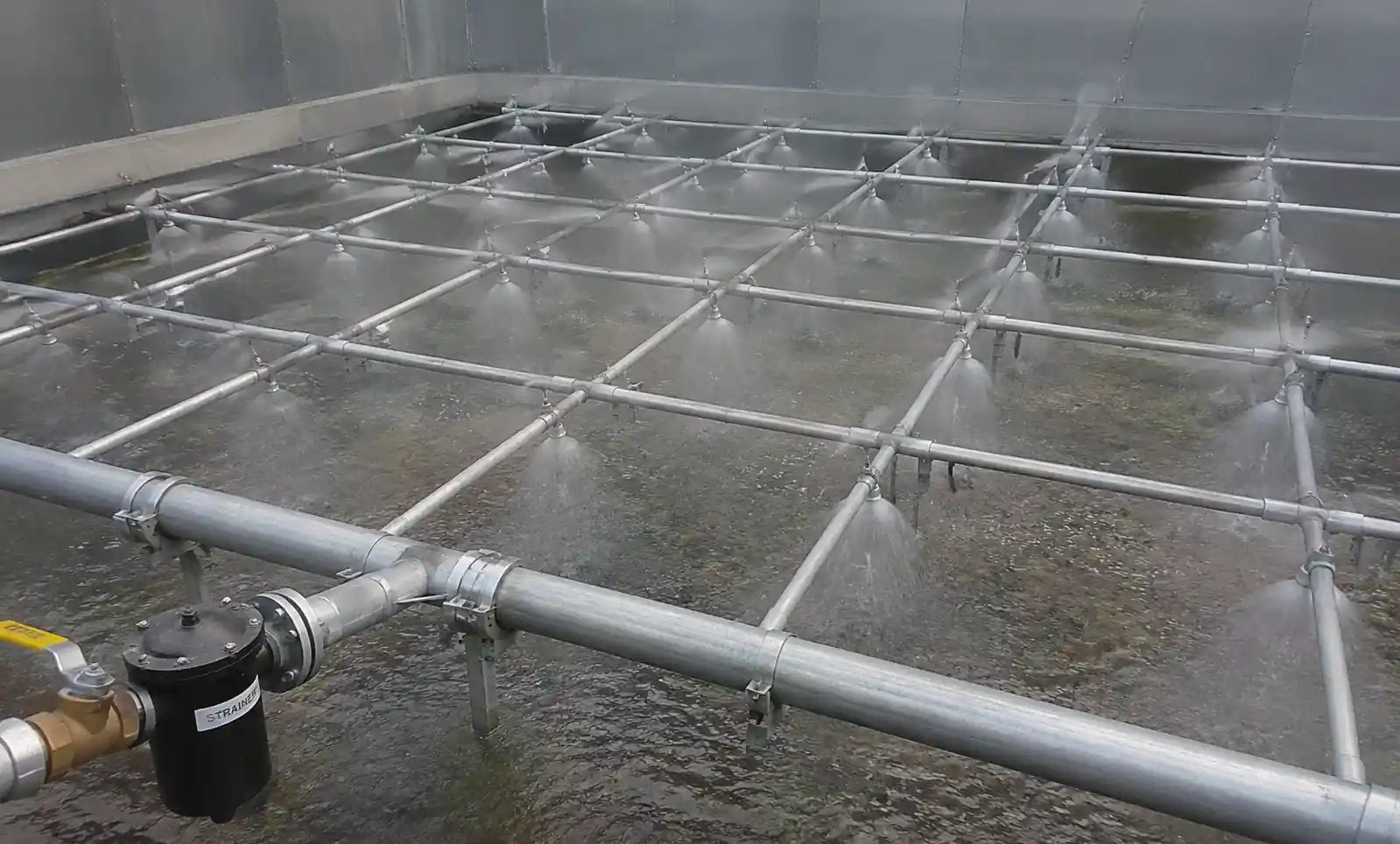

! 4-برج تبريد-فوهة-شبكة-تخطيط سطح رش برج التبريد مع فوهات مخروطية كاملة مرتبة بنمط شبكة منهجي

بعد التحديث، عمل برج التبريد لمدة 9 أشهر دون أي تغيير في الفوهة (مقابل 18 تغييرا في الأشهر التسعة السابقة). كان فلتر السلة يحتاج إلى تنظيف أسبوعي في البداية، ثم انخفض إلى تنظيف أسبوعي بعد تعديلات معالجة المياه. إجمالي التوفير: 14,000 دولار من مخزون العمالة والفوهات، بالإضافة إلى تجنب فترات التوقف.

6. استكشاف مشاكل الانسداد المستمر

نصيحة ميدانية: عند استكشاف المشكلة، اسحب فوهة مسدودة وصور الرواسب تحت التكبير. مورفولوجيا الجسيمات تروي القصة – شظايا زاوية حادة = مقياس أو معدن؛ الكتل العضوية اللينة = الأغشية الحيوية؛ صبغة حمراء صدأ = التآكل. شارك الصور مع مزود معالجة المياه الخاص بك للحصول على تعديلات كيميائية مستهدفة.

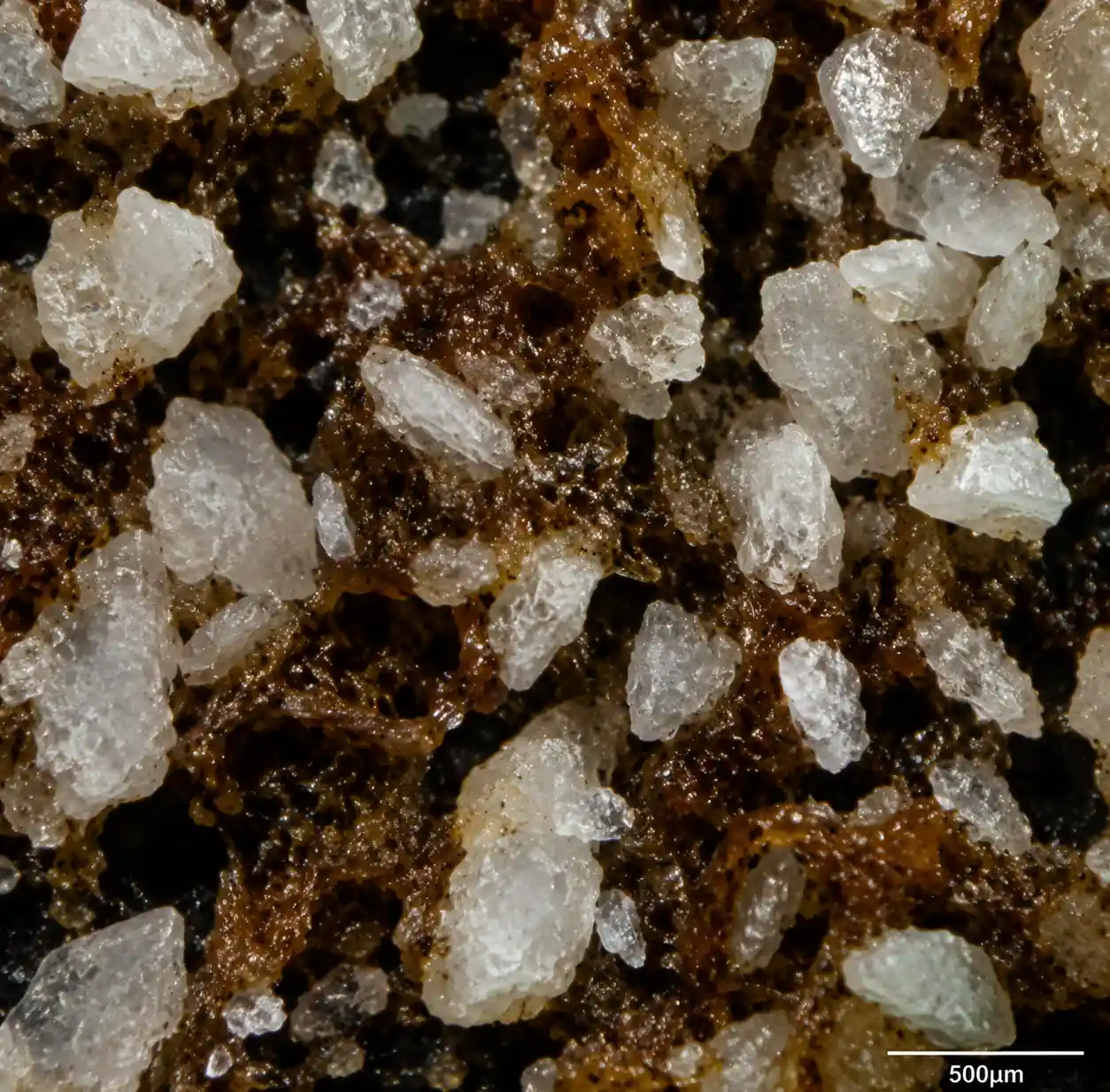

! 5-فوهة-انسداد-ترسبة-تحليل-مجهر عرض مكبر للرواسب المسدودة التي أزيلت من الفوهة يظهر جزيئات القشور والغشية الحيوية

7. الأسئلة الشائعة

س: هل يمكنني فقط زيادة الضغط لتعويض الانسداد الجزئي؟

لا. قد يعيد رفع الضغط التدفق مؤقتا، لكنه يسرع التآكل عند نقطة الانسداد، ويوسع الفتحة بشكل غير متماثل، ويزيد من تجانس الرش. أصلح السبب الجذري – الانسداد – وليس العرض.

س: كيف أعرف إذا كانت الفوهة مسدودة أو مهترئة؟

قس التدفق عند ضغط ثابت. إذا < التدفق 90٪ من الاسم، فأنت أشك في أي منهما. اسحب وفحص: الفتحة المسدودة تظهر حطاما؛ الفتحة المهترئة ناعمة وكبيرة الحجم. استخدم مقياس الدبوس لمقارنة قطر الفتحة مقابل المواصفات الأصلية.

س: هل يجب أن أستخدم فوهات ذاتية التنظيف؟

الفوهات ذاتية التنظيف (مع صمامات فحص داخلية أو تطهير عكسي) تعمل جيدا للرش المتقطع حيث يمكنك عكس التدفق بشكل دوري. في الأنظمة المستمرة، تضيف هذه الأنظمة تعقيدا ونقاط تسريب محتملة. نوصي بها فقط عندما يكون الترشيح غير عملي – سواء كانت معدات متنقلة أو تجهيزات مؤقتة.

س: ما هو تركيز الجسيمات المقبول بدون ترشيح؟

بالنسبة للفوهات المتينة (المخروط الكامل، الحلزوني، الفتحة ≥3 مم)، يمكن التحكم في TSS حتى 500 جزء في المليون إذا كانت الجسيمات <1 مم وغير ليفية. عند تجاوز 500 جزء في المليون أو مع محتوى ليفي، يصبح الترشيح إلزاميا بغض النظر عن نوع الفوهة.

س: كم مرة يجب أن أستبدل عناصر الفلتر؟

استبدلها عندما يتجاوز تكرار التنظيف مرتين في الأسبوع أو عندما لا يمكن استعادة ΔP إلى أقل من 10 psi بعد التنظيف. عمر الخدمة النموذجي: 6-12 شهرا لفلاتر السحب التلقائي للخلف، ومن 3 إلى 6 أشهر لمصافات السلالة اليدوية في الخدمة الثقيلة.

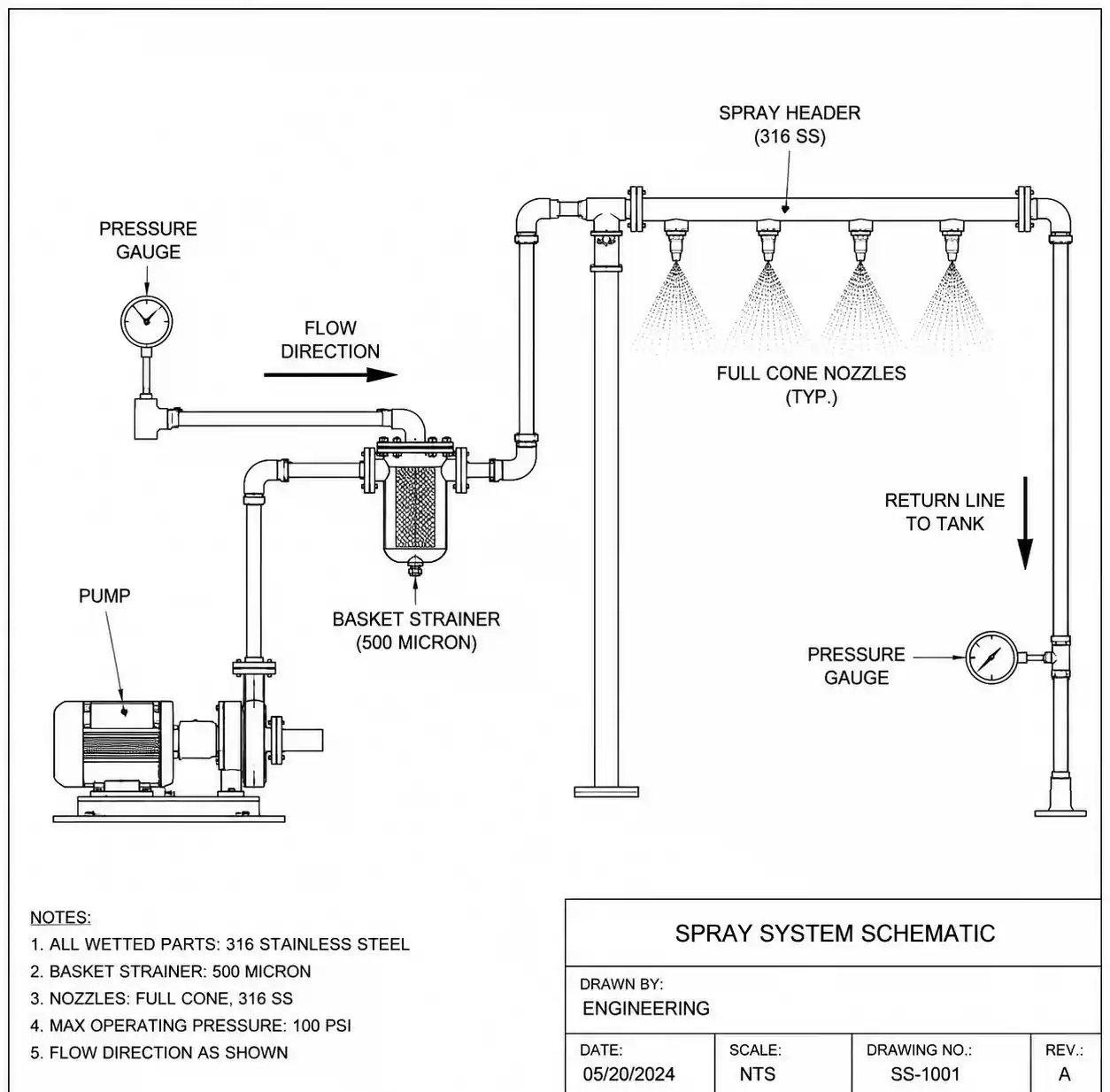

! مخطط نظام فوهة الترشيح الكامل 6 مخطط هندسي يظهر نظام المياه الدائر الكامل مع فوهات الترشيح والرش

8. الخاتمة

الانسداد المتكرر ليس شيئا عليك التعايش معه. إذا طابقت الترشيح مع ربع قطر فتحة الفوهة، اختر تصاميم الفوهة ذات المسارات الكبيرة المستقيمة من الداخل، وستقلل من مشاكل الصيانة بنسبة 70-90٪. عادة ما تنجح الحسابات – معظم النباتات تحقق عائدا خلال عام. ابدأ برأس الأداء، قم بإجراء الأرقام، وتحقق مع طيار قبل أن ينشر عبر النظام بأكمله. لمزيد من المعلومات حول أساسيات الفوهة، اطلع على دليلنا حول 5 معلمات حرجة لا يمكنك تجاهلها.
