أفضل فوهات الرش البحرية للبيئات القاسية
جدول المحتويات
- [مقدمة: لماذا يعد اختيار المواد مهما في التطبيقات البحرية] (#1-مقدمة)
- [معايير الأداء الحرجة لفوهات الرش البحرية](#2-معايير الأداء الحرجة)
- [مقارنة المواد المقاومة للتآكل] (#3-مقارنة المواد)
- [اختيار نوع الفوهة للتطبيقات البحرية] (#4-نوع الفوهة)
- [تحليل إجمالي تكلفة الملكية](#5-تحليل التكلفة الإجمالية)
- [أفضل ممارسات التركيب والصيانة] (#6-تركيب-صيانة)
- [الأسئلة الشائعة](#7-الأسئلة الشائعة)
- الخاتمة
1. مقدمة: لماذا يعد اختيار المواد مهما في التطبيقات البحرية
توفر البيئات البحرية بعضا من أكثر الظروف تطلبا لفوهات الرش. تآكل ضباب الملح، والرطوبة العالية المستمرة فوق 85٪، والتعرض لمياه البحر بتركيز 3.5٪ من الكلوريد، ودورة درجات الحرارة من -20°م إلى 60°م، تسرع تحلل المواد أسرع من أي بيئة صناعية. من خلال خبرتنا الميدانية عبر المنصات البحرية، وأنظمة الغسل على السفن، ومحطات التحلية، وثقنا أعطالا مبكرة للفوهات خلال 6–18 شهرا عندما يتم تحديد مواد غير صحيحة — وهي أعطال كان من الممكن منعها باختيار المواد بشكل صحيح.
يساعد هذا الدليل مهندسي البحار، ومديري الصيانة، ومتخصصي معدات أحواض بناء السفن على اختيار فوهات الرش التي تصمد أمام الظروف البحرية القاسية مع الحفاظ على أداء الرش. نركز على ثلاث عائلات مواد حيوية—الفولاذ المقاوم للصدأ 316/316 لتر، والسبائك الفائقة القائمة على النيكل (Hastelloy C-276، Inconel 625)، والسيراميك المتقدم (كربيد السيليكون، الألومينا)—ونوفر بيانات مختبرة ميدانيا حول مقاومة التآكل، والمتانة الميكانيكية، وتكلفة الملكية الإجمالية.
بحلول نهاية هذا المقال، ستفهم كيفية مطابقة مواد الفوهة مع تطبيقات بحرية محددة، وحساب عمر الخدمة المتوقع تحت هجوم الكلوريد، وتجنب أكثر ثلاثة أخطاء مواصفة شيوعا تؤدي إلى توقفات صيانة غير مخططة.
2. معايير الأداء الحرجة لفوهات الرش البحرية
2.1 مقاومة التآكل: ما وراء "الفولاذ المقاوم للصدأ" العام
ليس كل الفولاذ المقاوم للصدأ يبقى على قيد الحياة في البيئات البحرية. لقد استعدنا 304 فوهات من الفولاذ المقاوم للصدأ المتآكلة من أنظمة تبريد مياه البحر بعد 14 شهرا فقط، مع أعماق حفر تجاوزت 0.8 مم — وهي كمية كافية لتغيير زاوية الرش بنسبة 15٪. السبب: نقص محتوى الكروم والموليبدينوم لمقاومة تآكل الحفر الناتج عن الكلوريد.
بالنسبة للتطبيقات البحرية، فإن 316/316L الفولاذ المقاوم للصدأ هو الحد الأدنى المقبول، حيث يوفر 16–18٪ كروم و2–3٪ موليبدينوم. تظهر بيانات ميدانية من منصات بحر الشمال البحرية أن فوهات 316 لتر تحافظ على توازن الرش لمدة 3–5 سنوات في ضباب الملح الجوي، رغم أن الاتصال المباشر بمياه البحر يقلل ذلك إلى 18–30 شهرا حسب السرعة ومستويات الأكسجين المذاب.
عندما يكون ماء البحر هو وسط الرش نفسه — كما في غسل خزانات البالاستور، أو إدارة محلول التحلية أو أنظمة مياه البحر في مكافحة الحرائق—تصبح سبائك النيكل الفائقة ضرورية. Hastelloy C-276 (57٪ نيكل، 16٪ كروم، 16٪ موليبدينوم، 4٪ تنجستن) وInconel 625 يوفران مقاومة حفر أفضل بمقدار كبير من 316L، مع عمر خدمة موثق يتجاوز 8 سنوات في التلامس المستمر مع مياه البحر عند سرعات تدفق تصل إلى 12 م/ث.
2.2 المتانة الميكانيكية: مقاومة الصدمات والاهتزازات
تخضع التركيبات البحرية للفوهات لأحمال ميكانيكية غائبة في البيئات الصناعية التقليدية. حركة السفينة تسبب إجهادا دوريا، ومعدات السطح تخلق أحمال صدمات، وتولد ارتفاعات الضغط الناتجة عن بدء تشغيل المضخات قوى ضغط مطرقة ماء تصل إلى ضغط زائد يصل إلى 20 بار.
الفوهات السيراميكية—كربيد السيليكون والألومينا المتلبد—توفر مقاومة تآكل شديدة عند رش المواد الكاشطة (ماء الصابورة الذي يحتوي على الرمل، محلول ملحي يحتوي على جزيئات قشرية) لكنها بطبيعتها هشة. لقد وثقنا كسور فوهة كربيد السيليكون في أنظمة مكافحة الحرائق البحرية التي تعرضت لارتفاعات ضغط تزيد عن 15 بار، رغم مقاومة المادة الممتازة للتآكل. للتطبيقات عالية الصدمات، تفضل المواد المطنونة مثل هاستلوي حتى عندما يوفر السيراميك عمر تآكل أطول.
2.3 استقرار معدل التدفق تحت التآكل

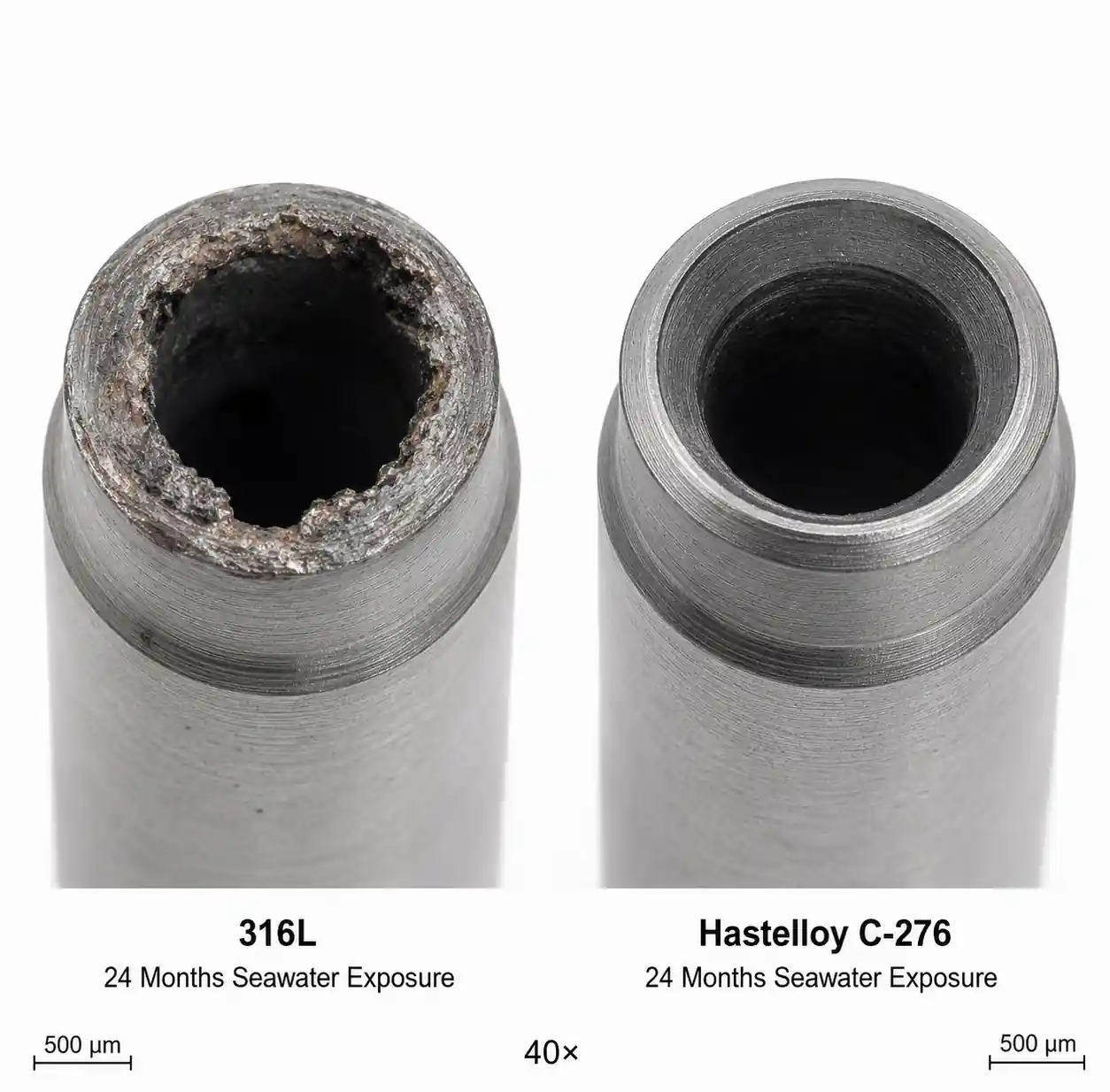

وضع تدهور الأداء الخفي: التآكل لا يسبب فقط تسريبات، بل يغير هندسة الفتحة. يهاجم تآكل الحفر بشكل تفضيلي الحواف الحادة عند مخرج الفتحة، مما يزيد فعليا من قطر الفتحة ويقلل من زخم الرش. قمنا بقياس زيادة في معدل التدفق بنسبة 23٪ في فوهات 316 لتر بعد 28 شهرا في الخدمة البحرية الجوية، ليس بسبب تضخم الفتحة بسبب التآكل، بل بسبب تدوير الحواف الناتج عن التدخين. هذا يغير زاوية الرش، ويقلل من قوة الاصطدام، ويؤثر على توحيد التغطية.
تحافظ فوهات هاستلوي والسيراميك على هندسة الفتحات بشكل أفضل بكثير. تظهر القياسات المقارنة انحراف معدل تدفق أقل من 3٪ خلال 5 سنوات في بيئات مماثلة—وهو أمر حاسم لتطبيقات مثل غسل الخزانات حيث يجب أن تبقى أنماط التغطية متوقعة.
3. مقارنة المواد المقاومة للتآكل
3.1 مصفوفة أداء المواد
يلخص الجدول أدناه بيانات الأداء المختبرة ميدانيا من التطبيقات البحرية. تفترض تقديرات عمر الخدمة التعرض المستمر لضباب الملح (ما يعادل ASTM B117) أو الاتصال المباشر بمياه البحر عند درجة حرارة محيطة مع محتوى الأكسجين المذاب 6–8 ملغ/لتر.
| المادة | مقاومة الحفر (PRE) | عمر الخدمة النسبي (ضباب الملح) | عمر الخدمة النسبي (مياه البحر) | التكلفة النسبية | مقاومة الصدمات | التطبيقات البحرية النموذجية |
|---|---|---|---|---|---|---|
| 304 ستانلس إل | 18–20 | مرة واحدة (12–18 شهرا) | غير موصى به | 1.0x | جيد | تجنب الخدمة البحرية |
| ستانلس ستانل 316 لتر | 24–26 | 3–5 مرات (36–60 شهرا) | 1.5–2.5x (18–30 شهرا) | 1.5x | جيد | التعرض الجوي، مياه البحر المتقطعة |
| هاستلوي C-276 | 68–72 | 15–20 مرة (>10 سنوات) | 8–12x (8–10 سنوات) | 12–15x | ممتاز | مياه البحر المباشرة، السرعة العالية، تحلية المياه |
| إنكونيل 625 | 52–58 | 12–15x (>10 سنوات) | 6–10 مرات (6–8 سنوات) | 10–12x | ممتاز | مضخات مياه البحر، مناولة المياه الملحة، البحرية |
| سيراميك كربيد السيليكون | محصن ضد الكلوريد | >20x (>15 سنة) | >20x (>15 سنة) | 8–10 مرات | فقير (هش) | مخلوقات كاشطة منخفضة الصدمة، تركيز تحلية المياه |
| سيراميك الألومينا (99.5٪) | محصن ضد الكلوريد | >20x (>15 سنة) | >20x (>15 سنة) | 6–8x | فقير (هش) | تنظيف الخزانات، التركيبات الثابتة |

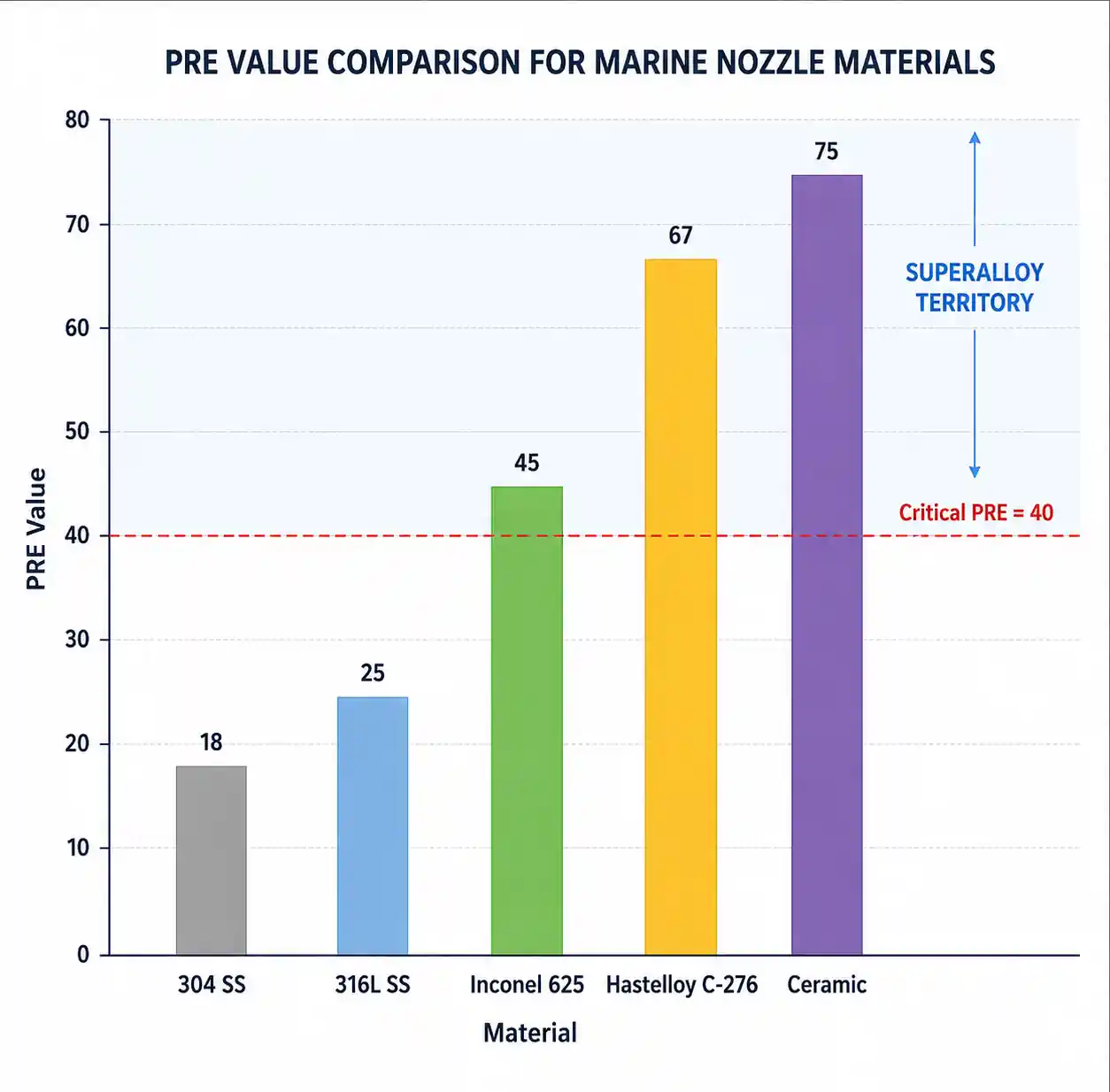

PRE (مكافئ مقاومة الحفر) = ٪Cr + 3.3×٪Mo + 16×٪N. القيم الأعلى تشير إلى مقاومة أفضل للكلوريد. يعتبر PRE فوق 40 منطقة "سوبر" ستانلس ستيلس/سوبر أليوم.
3.2 رؤى رئيسية من المقارنة
316L هو خط الأساس البحري، وليس 304. على الرغم من أن 304 ستانلس ستيل شائع في الخدمة الصناعية العامة، إلا أن PRE البالغ 18–20 يجعله غير مناسب للأجواء البحرية. لقد رأينا 304 فوهات تفشل بسبب الحفر خلال 14 شهرا حتى في أماكن الآلات الداخلية على متن السفن التي تحتوي على هواء مملح من التهوية.
تقدم Hastelloy C-276 أفضل توازن لأنظمة مياه البحر الحرجة. بينما تبدو تكلفة 316L التي تتجاوز 12–15 ضعف تكلفة البحر، فإن حسابات إجمالي تكلفة الملكية (TCO) التي تأخذ في الاعتبار عمالة الصيانة، ووقت توقف النظام، ولوجستيات الاستبدال غالبا ما تفضل Hastelloy لتطبيقات مثل غسل خزانات الصابورة، وأنظمة مكافحة الحرائق، وتوزيع رش محطات تحلية الماء. يمكن أن تكلف فعالية صيانة غير مخططة واحدة على منصة بحرية من 50,000 إلى 200,000 دولار في التعبئة، وتأجير السفن، وفقدان الإنتاج.
السيراميك يتطلب هندسة تطبيقية دقيقة. السيراميك من كربيد السيليكون والألومينا محصنين كيميائيا ضد تآكل الكلوريد ويوفر أطول عمر خدمة في الملابس البحرية الكاشطة—ولكن فقط إذا أمكن التحكم في الصدمات الميكانيكية. نوصي باستخدام فوهات سيراميك فقط للتركيبات الثابتة التي تحتوي على تنظيم الضغط (±2 بار كحد أقصى تغير) وعزل الاهتزاز. بالنسبة للمعدات المتنقلة، أو أنظمة السفن، أو أي تطبيق يحمل خطر المطرقة المائية، فإن المعادن المطرقة أكثر أمانا رغم قصر عمر التآكل.
4. اختيار نوع الفوهة للتطبيقات البحرية
4.1 متطلبات نمط الرش حسب التطبيق
تتطلب التطبيقات البحرية المختلفة هندسة رش مختلفة. الجدول أدناه يطابق مهام الرش البحرية الشائعة مع أنواع الفوهات الموصى بها بناء على متطلبات التغطية، وقيود حجم القطرات، واحتياجات قوة التأثير.
| التطبيقات البحرية | الهدف الأساسي | نوع الفوهة الموصى به | زاوية الرش | نطاق الضغط النموذجي | المواد المفضلة | عامل الاختيار الحرج |
|---|---|---|---|---|---|---|
| غسل الخزان (البالاست، الشحن) | تغطية بزاوية 360°، تأثير قوي | منظف خزان دوار أو مخروط كامل | 70–110° | 4–12 بار | هاستلوي C-276، 316L | قوة الاصطدام >15 شمالا على ارتفاع 3 أمتار |
| غسل سطح السفينة | تغطية واسعة، تأثير متوسط | مروحة مسطحة أو مخروط مجوف | 60–80° | 3–6 بار | 316L، إنكونيل 625 | توزيع موحد، لا مناطق ميتة |
| تبريد محلول ملحي بالتحلية بالسماء | التبريد بالتبخير، قطرات دقيقة | تذرية الهواء أو مخروط مجوف | 45–90° | 2–8 بار (سائل)، 4–6 بار (هواء) | هاستلوي C-276 | حجم القطرة: 50–200 ميكرومتر |
| فيضان مياه البحر لمكافحة الحرائق | أقصى تدفق، زخم عالي | مخروط كامل أم تيار صلب | 90–120° أو 0° | 8–15 بار | إنكونيل 625، 316L | معدل التدفق >40 لتر/دقيقة لكل فوهة |
| تنظيف الهيكل (جسور ثابت) | مقاومة الاحتكاك، الضغط العالي | مروحة تيار صلب أو مروحة ضيقة مسطحة | 15–40° | 100–250 بار | السيراميك المصنوع من كربيد السيليكون | مقاومة التآكل التجويف |
| بخاخ التنظيف (غاز المداخن) | تلامس الغاز، وتجانس القطرات | مخروط مجوف أو حلزوني | 60–120° | 2–5 بار | هاستلوي C-276 | حجم القطرة: 200–500 ميكرومتر |
4.2 غسل الخزان: مصفوفات كاملة من المخروط الدوارة مقابل الثابتة
لا يزال تنظيف البضائع وخزانات الحصى من أكثر تطبيقات الرش البحري تطلبا. تتطلب إزالة البقايا قوة اصطدام مستمرة (عادة بين 15–25 نيوتن عند مسافة 3 أمتار) مع تغطية كاملة بزاوية 360°، غالبا عبر أقطار خزان 15–30 مترا.
منظفات الخزان الدوارة (على طريقة باتروورث) تستخدم تفاعل النفاث لتدوير رأس متعدد الفوهات، مما يوفر تغطية كروية كاملة من نقطة تثبيت واحدة. تتضمن التصاميم الحديثة فوهات هاستلوي بمعدلات تدفق تتراوح بين 80–200 لتر/دقيقة عند 8–12 بار. من بيانات التركيب لدينا، يمكن لمنظف دوار ثلاثي الأبعاد واحد بسرعة 150 لتر/دقيقة تنظيف خزان صابورة بسعة 5000 متر مكعب بفعالية في 3–4 ساعات، مقارنة ب 6–8 ساعات لمصفوفات الرش الثابتة. ومع ذلك، فإن المنظفات الدوارة لها تعقيد ميكانيكي أكبر—حيث تصبح المحامل والأختام والوصلات الدوارة جميعها نقاط تآكل وتآكل في خدمة مياه البحر.
مصفوفات المخروط الكاملة الثابتة تقضي على الأجزاء المتحركة على حساب الحاجة إلى عدة نقاط تثبيت للفوهة. يستخدم التركيب النموذجي 8–16 فوهة مخروطية كاملة (زاوية رش 70–90°، 25–40 لتر/دقيقة لكل واحدة) موضوعة حول محيط الخزان وفوقه. بينما تكون المصفوفات الثابتة أكثر متانة ميكانيكيا، إلا أنها تتطلب تصميما متداخلا دقيقا لتجنب مناطق التغطية الميتة. نوصي بتداخل بنسبة 50٪ عند المسافة السطحية المستهدفة، مما يعني أن فوهة المخروط بزاوية 90° كاملة يعني أن الفوهات لا تتجاوز 0.7× بمسافة البعد.
توصية بالمواد: Hastelloy C-276 لخزانات شحن النفط الخام (حيث تسرع مركبات الكبريت التآكل) وخزانات الصابورة في خدمة مياه البحر المستمرة. 316 لتر مقبول لأنظمة غسل المياه العذبة أو التعرض المتقطع لمياه البحر مع تدفق المياه العذبة بعد كل استخدام.

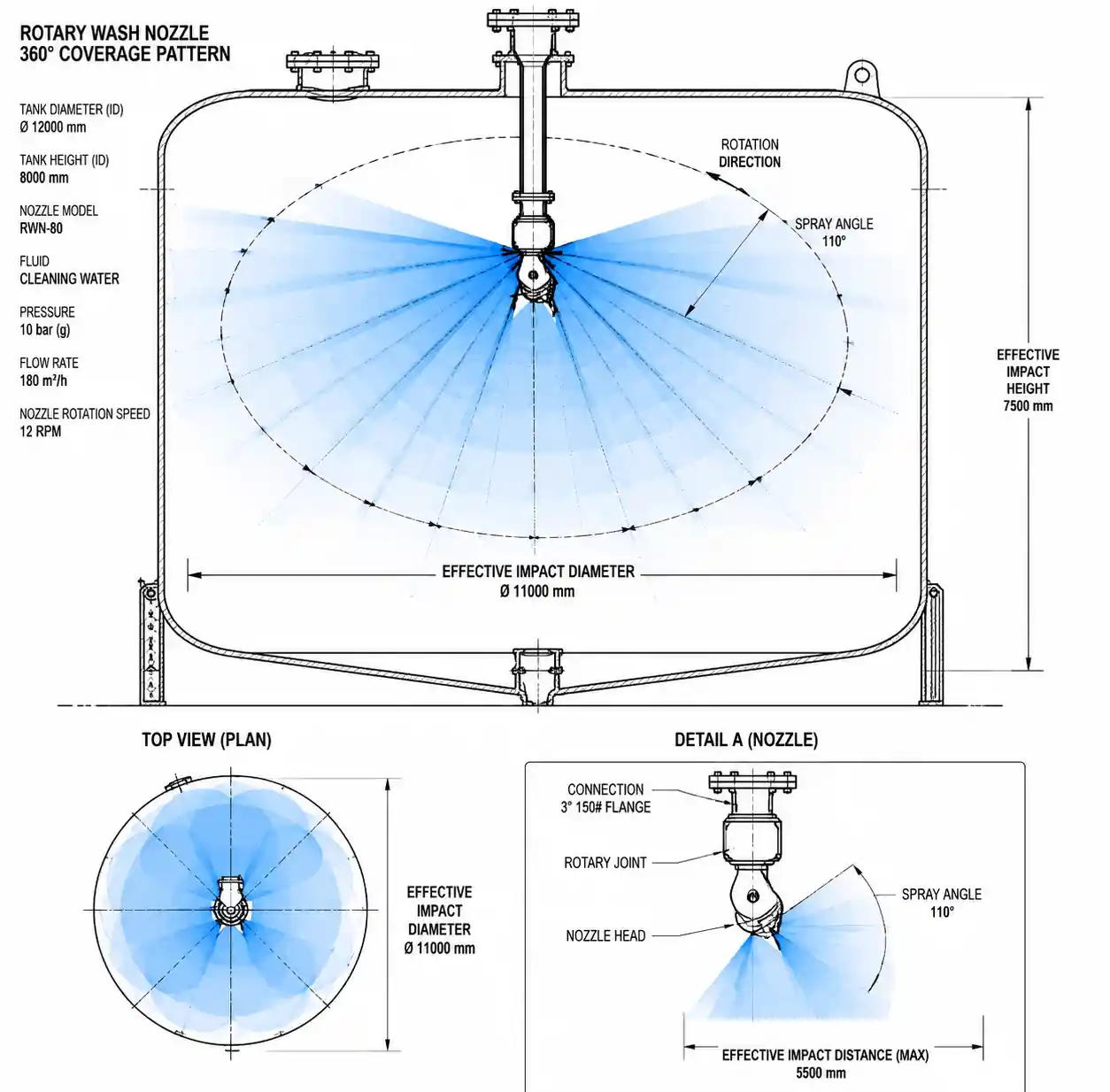

! نمط تغطية 3 دوران لمنظف الخزان
4.3 تحلية المياه وإدارة المياه المالحة
تستخدم محطات تحلية المياه بالتناضح العكسي فوهات الرش في إدارة مركز المياه المالحة، وأبراج التبريد التبخيري، والجرعات الكيميائية المسبقة للمعالجة. إن الجمع بين الملوحة العالية (غالبا ما يكون 70,000–90,000 ملغ/لتر TDS في محلول ملحي مرفوض، وتركيز 2–2.5× في مياه البحر)، وارتفاع درجة الحرارة (40–50°C في التحلية الحرارية)، والإضافات الكيميائية (مضادات التكلل، الكلور) يخلق بيئة شديدة العدوانية.
بالنسبة لأبراج التبريد المالحة، عادة ما نحدد فوهات مخروطية مجوفة (زاوية رش 60–90°) في Hastelloy C-276، مما ينتج قطرات في نطاق 200–400 ميكرومتر. القطرات الصغيرة تزيد من مساحة سطح التبخر لكنها تخاطر بالتبخر الكامل قبل الوصول إلى وسط تعبئة برج التبريد. من خلال القياسات الميدانية في محطات تحلية المياه في الشرق الأوسط، يوفر متوسط حجم قطرة 300 ميكرومتر (Dv0.5) عند 3–4 بار توازنا مثاليا بين كفاءة التبخر وترطيب وسائط التعبئة.
بالنسبة لموزعات تفريغ المحلول الملحي، حيث يتم تخفيف محلول المحلول المركزة المرفوضة مرة أخرى في المحيط، توفر فوهات المخروط الكاملة في سيراميك هاستلوي أو كربيد السيليكون الزخم اللازم لخلط المحلول مع مياه البحر المحيطة، مما يمنع تجمع الأعمدة الملحة المفرطة. يعتمد اختيار المادة هنا على ما إذا كان المحلول الملحي يحتوي على مواد صلبة معلقة من المعالجة المسبقة — إذا كان الجواب صحيحا، فإن مقاومة السيراميك للتآكل تبرر هشاشته؛ إذا لم يكن كذلك، فإن تحمل هاستيلوي للصدمات هو المفضل.
خطأ في المواصفات الحرجة: استخدام 316 لتر في تلامس مستمر للمحلول الملحي فوق 50,000 ملغ/لتر TDS. لقد حققنا في عدة حالات فشل مبكرة لفوهات 316 لتر في خدمة محلول SWRO، حيث وصلت أعماق الحفر إلى 1.5 مم خلال 24 شهرا. عند هذه المستويات من الملوحة، تعتبر Hastelloy أو Inconel 625 إلزامية لفترة الخدمة التي تزيد عن 5 سنوات.
5. تحليل إجمالي تكلفة الملكية
إطار حساب TCO 5.1
عادة ما يكون سعر شراء الفوهة بين 5–15٪ من إجمالي تكلفة دورة الحياة في التطبيقات البحرية. العوامل الرئيسية للتكلفة هي: العمالة البدائلية المخططة، الصيانة غير المخططة (الإصلاحات الطارئة)، توقف النظام، وخسائر في تدهور الأداء (مثل تنظيف الخزان غير المكتمل الذي يتطلب دورات إضافية، أو تبريد رش غير فعال يتطلب معدلات تدفق أعلى).
يقدم الجدول أدناه مثالا عمليا يقارن بين فوهات 316L وHastelloy C-276 لنظام غسل خزان الصابورة بمياه البحر على منصة بحرية. الافتراضات: 12 فوهة، استبدال واحد لكل فوهة خلال فترة المقارنة، معدل العمالة 150 دولارا في الساعة، تكلفة تعبئة المروحيات 8000 دولار لكل رحلة للوصول إلى البحر.
| مكون التكلفة | ستانلس ستانل 316 لتر | هاستلوي C-276 | ملاحظات |
|---|---|---|---|
| شراء الفوهة (12 وحدة) | 1,800 دولار (150 دولار لكل واحد) | 21,600 دولار (1,800 دولار لكل واحد) | الاستثمار الرأسمالي الأولي |
| مدة الخدمة المتوقعة | 24 شهرا | 96 شهرا | استنادا إلى بيانات ميدانية، خدمة مياه البحر |
| البدلاء على مدى 8 سنوات | 3 دورات | 0 دورات | تم استبدال 316L في الأشهر 24، 48، 72 |
| عمالة بديلة (6 ساعات × فنيين × 3 دورات) | 5,400 دولار | $0 | يشمل عزل النظام، إزالته، تركيب، اختبار الضغط |
| تكلفة التعبئة (الوصول البحري × 3) | 24,000 دولار | $0 | المروحية إلى المنصة، تأخيرات الطقس |
| مخزون قطع الغيار | 900 دولار | 2,700 دولار | 50٪ من مجموعة بديلة واحدة، 8 سنوات |
| تكلفة تدهور الأداء | 6,000 دولار | 800 دولار | وقت تشغيل المضخة الإضافي، تنظيف غير مكتمل، إعادة عمل |
| خطر الفشل غير المخطط له (احتمالية × التأثير) | 12,000 دولار (20٪ × 60 ألف دولار) | 2,000 دولار (5٪ × 40 ألف دولار) | إصلاح طارئ، فقدان الإنتاج |
| إجمالي تكلفة TCO لمدة 8 سنوات | 50,100 دولار | 27,100 دولار | هاستيلوي يوفر 46٪ رغم 12× تكلفة وحدة أعلى |
| تكلفة التكلفة لكل فوهة سنويا | 521 دولار | 282 دولار | مقياس المقارنة التطبيع |
5.2 رؤى رئيسية في TCO
التعبئة والعمالة تهيمن على TCO البحري. في المثال أعلاه، تمثل تكلفة شراء الفوهة فقط 3.6٪ من إجمالي TCO البالغ 316 لتر و79.7٪ من TCO في Hastelloy. تصبح الحجة الاقتصادية للمواد الفاخرة قوية عندما يكون الوصول إلى الموقع مكلفا—مثل المنصات البحرية، السفن في البحر، المنشآت الساحلية النائية. بالنسبة للمنشآت البرية سهلة الوصول بالقرب من مستودعات الصيانة، يعود التوازن إلى 316 لتر.
غالبا ما يتم التقليل من قيمة تدهور الأداء. عندما تتآكل فوهات الرش وتنحرف خصائص التدفق، غالبا ما تكون النتيجة الفورية ليست فشلا كارثيا بل انخفاض الفعالية — خزان شحن يتطلب دورة تنظيف إضافية لمدة ساعتين، برج تبريد يحتاج إلى معدل تدفق أعلى بنسبة 15٪ لتحقيق انخفاض درجة الحرارة المستهدف، أو جهاز تنظيف يقلل من ضمانات كفاءة إزالة SO₂. هذه الخسائر التدريجية يصعب نسبها لكنها تتراكم إلى تأثير اقتصادي كبير على مدى فترات زمنية متعددة السنوات.
استراتيجية قطع الغيار تؤثر على TCO. مع فوهات 316 لتر، يجب أن تحافظ على مخزون قطع الغيار يساوي على الأقل دورة استبدال كاملة واحدة—12 فوهة في المثال أعلاه. مع عمر خدمة هاستيلوي الذي يتراوح بين 8 إلى 10 سنوات، ينخفض احتمال الحاجة إلى قطع غيار طارئة ضمن أفق التخطيط بشكل كبير، مما يسمح بمخزون أقل تعقيدا. ومع ذلك، فإن تكلفة الوحدة الأعلى في Hastelloy وأوقات التسليم الأطول (غالبا 8–12 أسبوعا لسبائك متخصصة مقابل 2–4 أسابيع ل 316L) تعني أنه عند تصنيع قطع الغيار في المخزون، يكون رأس المال المرتبط كبيرا.
قاعدة القرار: بالنسبة للتركيبات البحرية التي تتجاوز تكلفة التعبئة فيها 5,000 دولار لكل فعالية صيانة أو حيث تتجاوز تكاليف توقف النظام 10,000 دولار في اليوم، توفر المواد الفاخرة (هاستلوي، إنكونيل، أو السيراميك) عادة تكلفة تكلفة أقل من 316 لتر من الفولاذ المقاوم للصدأ على الرغم من ارتفاع سعر الشراء بمقدار 6–15× لتر.

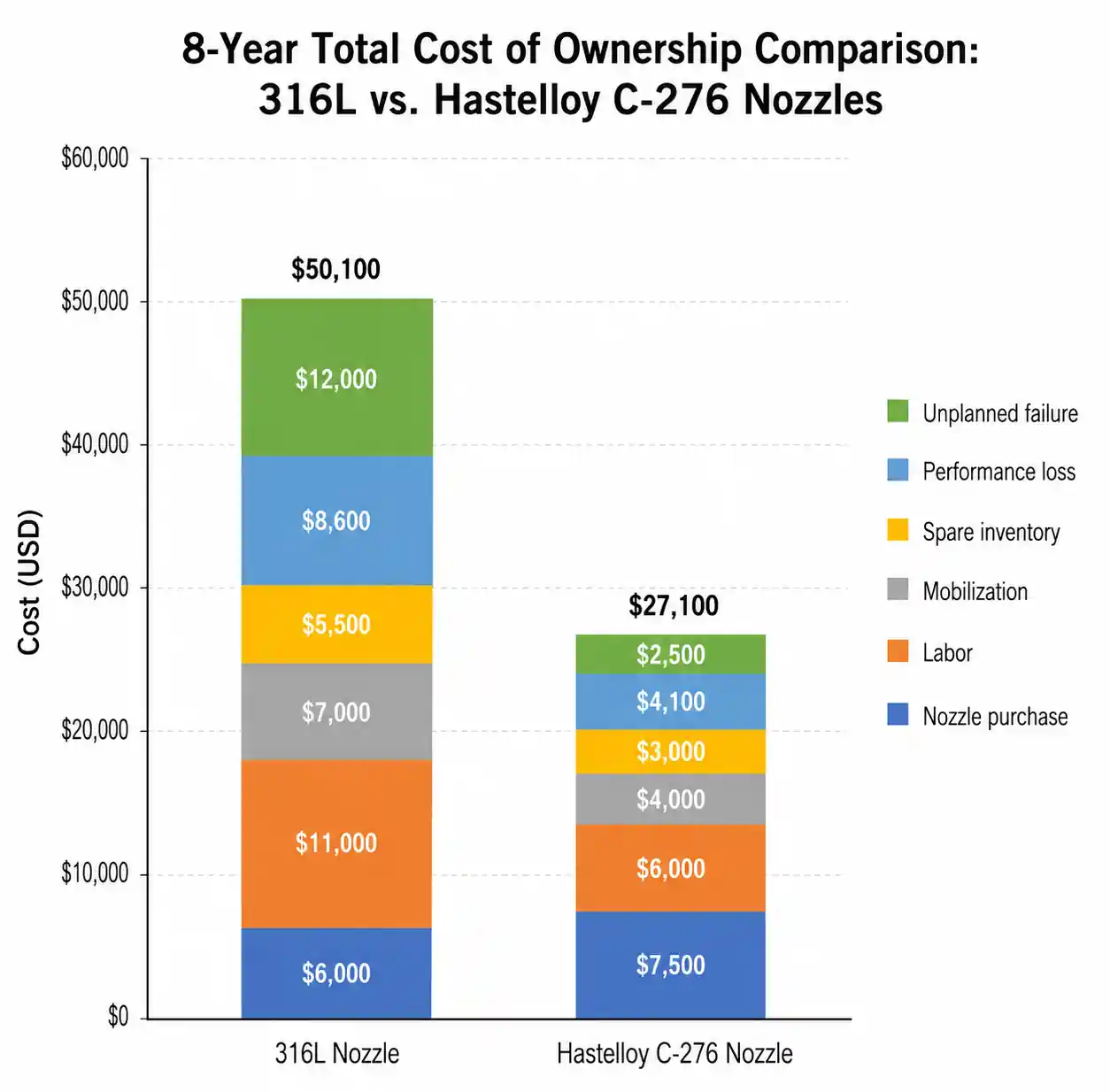

! 4-tco-comparison-316L-vs-Hastelloy
6. أفضل ممارسات التركيب والصيانة
6.1 مانعات الخيوط والوقاية من الالتهابات
الفولاذ المقاوم للصدأ وسبائك النيكل عرضة للتآكل—وهو نوع من تآكل اللاصق حيث تلتصق أسطح الخيوط بالتقاء بالماء تحت عزم الدوران، مما يجعل التفكيك مستحيلا دون قطع مدمر. في البيئات البحرية التي تترسب فيها الملح، يزداد خطر الالتهاب أكثر.
أفضل ممارسة: استخدم مركب مضاد للاحتجاب قائم على النيكل (ليس القائم على النحاس، الذي يشكل خلايا جلفانية من الفولاذ المقاوم للصدأ في مياه البحر) على جميع وصلات الفوهة الملولبة. ضع طبقة رقيقة ومتساوية على الخيوط الذكرية فقط. عزم دوران يصل إلى 50–60٪ من مواصفات عزم الدوران الجاف لتعويض تأثير التزييت—عادة 15–20 قدم-رطل لوصلات 1/4 بوصة NPT، و30–40 قدم-رطل لنصف بوصة NPT.
للتركيبات الدائمة، فكر في توصيلات المقبس الملحومة أو رؤوس الرش ذات الحواف لإزالة الوصلات الملولبة تماما. لقد شهدنا تركيبات بحرية حيث يتم استهلاك 40٪ من وقت صيانة الفوهة في محاولة إزالة الفوهات الملولبة الملولبة.
6.2 بروتوكولات الغسل بالمياه العذبة
بالنسبة لأنظمة رش مياه البحر المتقطعة—أنظمة مكافحة الحرائق التي تختبر كل ثلاثة أشهر، وغسالات خزانات الصابورة المستخدمة أثناء تبديل الخزانات، وأنظمة غسل السطح التي تعمل حسب الحاجة—يمكن لتطبيق بروتوكول غسل المياه العذبة بعد كل تعرض لمياه البحر أن يمدد عمر فوهة 316 لتر من 18–24 شهرا إلى 48–60 شهرا، مما يقترب من اقتصاديات هاستيلوي بتكلفة رأس مال.
البروتوكول الموصى به: خلال ساعتين من تأمين تدفق مياه البحر، تدوير المياه العذبة عبر نظام الرش لمدة لا تقل عن 5 دقائق عند ضغط التشغيل الطبيعي. يقوم هذا بتطهير مياه البحر المتبقية من فتحات الفوهات والممرات الداخلية قبل حدوث تبلور الملح. تعمل بلورات الملح كمواقع لبدء تآكل الشقوق وكجزيئات كاشطة خلال دورة الرش التالية.
من خلال خبرتنا مع أنظمة غسل سطح السفينة، تحقق السفن التي تنفذ الغسل المنظم للمياه العذبة عمر فوهة أطول بمقدار 3–4× مقارنة بالسفن التي تثبت النظام ببساطة بمياه البحر المتبقية في خطوط وفوهات. تكلفة المياه العذبة ضئيلة — حوالي 50–100 لتر لنظام نموذجي — لكن تجنب تكاليف الصيانة كبير.
اختبار التدفق 6.3 للصيانة التنبؤية
انتظار حدوث تآكل واضح أو فشل نمط رش قبل استبدال الفوهات البحرية غالبا ما يعني أنك قد عملت بالفعل بأداء متدهور منذ شهور. يتيح بروتوكول اختبار التدفق البسيط الاستبدال التنبؤي قبل أن ينخفض الأداء إلى ما دون العتبات المقبولة.
فترة الاختبار الموصى بها: كل 6 أشهر لسعة 316 لتر في خدمة مياه البحر، كل 12 شهرا لهاستيلوي/إنكونيل، كل 24 شهرا للسيراميك.
إجراءات الاختبار: عزل الفوهة، تركيب مقياس ضغط معاير ومقياس تدفق على طاولة اختبار، قياس معدل التدفق عند ثلاث نقاط ضغط تمتد عبر نطاق التشغيل (مثل 3، 6، و9 بار). قارن مع منحنى تدفق المصنع الأصلي. زيادة معدل التدفق >10٪ تشير إلى تضخم الفتحة بسبب التآكل أو التآكل. يشير انخفاض معدل التدفق >10٪ إلى انسداد جزئي من القشرة أو النمو البيولوجي أو منتجات التآكل.
من بيانات الميدان، تظهر فوهات 316L في البيئات البحرية الجوية عادة زيادة في معدل التدفق بنسبة 5–8٪ خلال 18 شهرا (مما يشير إلى تآكل حافة الفتحة)، بينما تظهر فوهات هاستيلوي انحراف بنسبة <2٪ خلال 5 سنوات. إنشاء منحنى تدفق أساسي أثناء التكليف وتتبع الانجراف مع مرور الوقت يسمح بالاستبدال المخطط قبل أن تتدهور تجانسة الرش إلى مستويات غير مقبولة.
6.4 اعتبارات التآكل الجلفاني

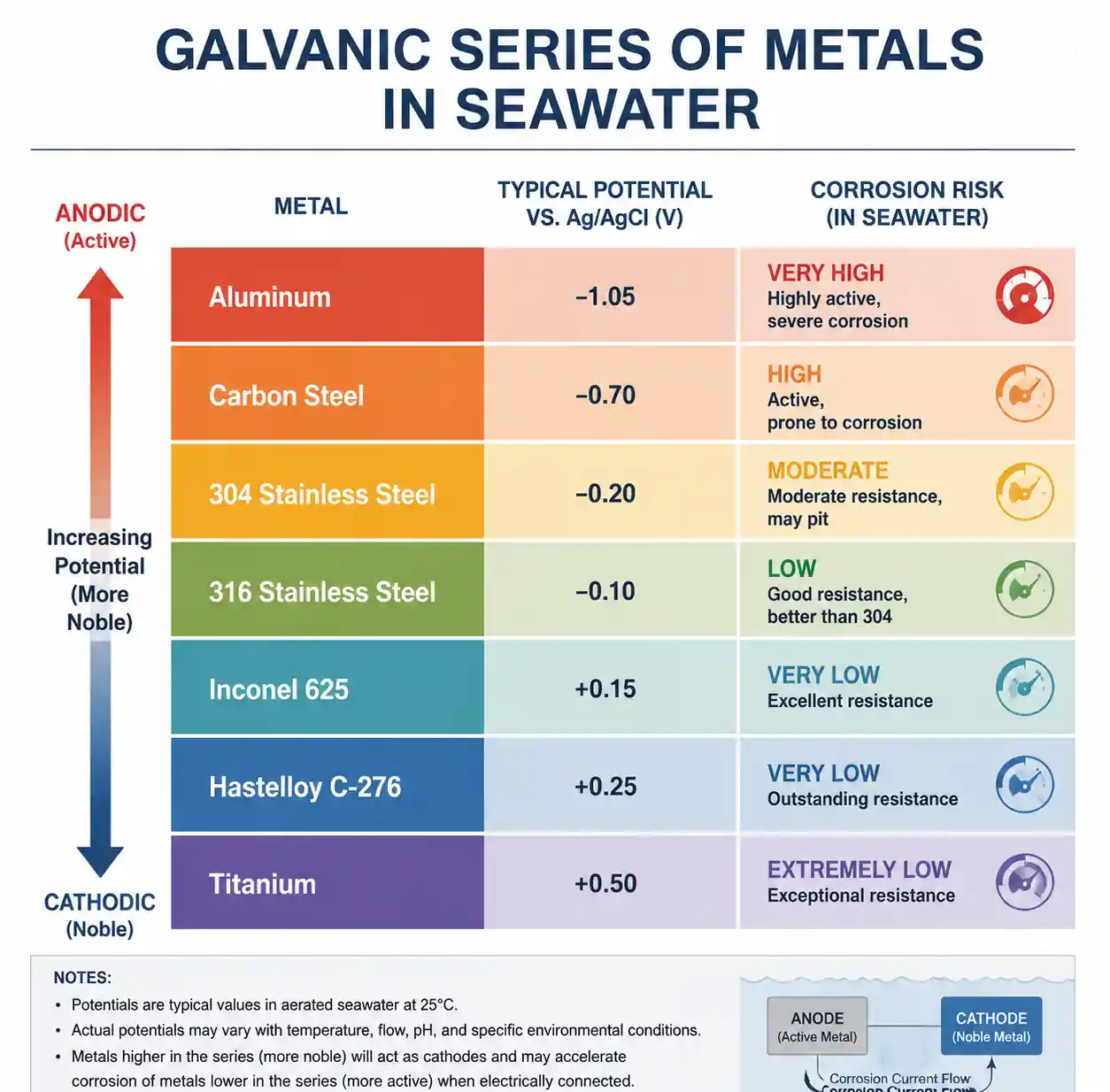

عند تركيب فوهات من معادن مختلفة في رؤوس الرش، يسرع التآكل الجلفاني المعدن الأكثر أنودية (الأقل نبلة). تصنف سلسلة الجلفانيك في مياه البحر مواد الفوهة الشائعة من الأندية (تفضيلا التآكل) إلى الكاثودية (المحمية):
الأنوديك (التآكل): سبائك الألمنيوم → الفولاذ الكربوني → الفولاذ المقاوم للصدأ 304 → 316 → Inconel 625 → Hastelloy C-276 → التيتانيوم كاثودي (محمي)
سيناريو المشكلة: فوهات Hastelloy متصلة بمشعب فولاذي مقاوم للصدأ 316. يصبح مشعب 316 أنوديا بالنسبة لفوهات هاستيلوي ويتآكل بشكل تفضيلي عند واجهة الخيط، خاصة إذا بلل ماء البحر الاتصال. لقد وثقنا حدوث فشل تآكل الخيوط في مثل هذه التركيبات خلال 36 شهرا.
الحل: استخدم شريط العزل الكهربائي (PTFE) أو غسالات بلاستيكية لكسر التلامس الجلفاني، أو الأفضل من ذلك، مطابقة الفوهة ومواد المشعب. إذا كانت قيود التكلفة تتطلب تصميما معدنيا مختلطا، اجعل المكون القابل للاستبدال (الفوهة) هو العضو الأنودي — فمن الأفضل استبدال الفوهات كل سنتين بدلا من استبدال مجموعة المشعب بالكامل.
7. الأسئلة الشائعة
س: هل يمكنني استخدام فوهات الفولاذ المقاوم للصدأ سعة 316 لتر في خدمة مياه البحر إذا وضعت طبقة واقية؟
ج: توفر الطلاءات (النيكل بدون كهرباء، PTFE، الإيبوكسي) حماية مؤقتة لكنها غير عملية لفوهات الرش بسبب تلوث الفتحات وتآكل الطلاء تحت قص السائل. يؤدي التدفق عالي السرعة عبر فتحات صغيرة (سرعات نموذجية بين 10–25 م/ث) إلى إزالة معظم الطلاءات خلال أسابيع. لا نوصي بطلاء 316L كبديل لهاستلوي أو إنكونيل عند الاتصال المباشر بمياه البحر. الطلاءات أكثر ملاءمة للأسطح الخارجية والمكونات الثابتة.
س: كيف أحدد متى تحتاج فوهة البحرية إلى استبدال؟
ج: تنفيذ اختبارات تدفق دورية (كل 6–12 شهرا حسب المادة). استبدل عندما ينحرف معدل التدفق >10٪ عن القاعدة، أو عندما يصبح نمط الرش غير متماثل بشكل واضح، أو عندما يكشف الفحص البصري عن عمق الحفر >0.3 مم. بالنسبة للتطبيقات الحيوية مثل أنظمة إطفاء الحرائق، استبدلها بجدول زمني (مثلا كل 5 سنوات ل Hastelloy، وكل سنتين ل 316L) بغض النظر عن الحالة للحفاظ على موثوقية النظام.
س: هل Hastelloy C-276 متوافق مع ثاني أكسيد الكلور أو هيبوكلوريت الصوديوم المستخدم في مكافحة التلوث الحيوي البحري؟
ج: نعم. يوفر محتوى الموليبدينوم العالي (16٪) والتنجستن (4٪) في هاستلوي C-276 مقاومة ممتازة لأنواع الكلور المؤكسدة حتى 200 جزء في المليون عند درجة الحرارة المحيطة. لقد وثقنا عمر خدمة لمدة >8 سنوات في أنظمة مياه التبريد البحرية التي تحتوي على بقايا الكلور بمقدار 0.5–2.0 جزء في المليون. ومع ذلك، تجنب التعرض المتزامن للكلور والأحماض المختزلة (مثل حمض الهيدروكلوريك الناتج عن تعديل الرقم الهيدروجيني) لأن ذلك يخلق بيئة مختلطة مؤكسدة/مختزلة يمكن أن تهاجم حتى هاستيلوي.
س: هل يمكن إصلاح الفوهات السيراميكية إذا كانت متشققة أو متشققة؟
ج: لا. لا يمكن لحام أو لحام الفوهات السيراميكية للإصلاح. أي شق أو شظعة ظاهرة هي سبب للاستبدال الفوري، حيث سينتشر الشق تحت دورة الضغط ويؤدي إلى كسر كارثي. لهذا السبب نوصي باستخدام الفوهات السيراميكية فقط للتطبيقات منخفضة الصدمة مع عزل الضغط والاهتزاز المتحكم فيه.
س: ما هو معيار الخيط الذي يجب أن أحدده للفوهات البحرية؟
ج: لا تزال NPT (تدرج الأنابيب الوطنية) الأكثر شيوعا في الخدمة البحرية في أمريكا الشمالية، بينما تهيمن BSP (الأنابيب البريطانية القياسية) على السفن الأوروبية والآسيوية. للتركيبات الجديدة، فكر في خيوط ISO 7-1 المترية (سابقا DIN 2999)، والتي يتم تحديدها بشكل متزايد في المعايير البحرية الدولية. دائما تحقق من توافق الخيوط بين الفوهة والمشعب—خلط NPT و BSP يسبب تسربات وتلف الخيط. للتطبيقات ذات الاهتزاز العالي، فكر في التوصيلات اللحامية بالمقبس أو الشفط بدلا من التوصيلات الملولبة.
س: كيف تؤثر درجة حرارة مياه البحر على اختيار المواد؟
ج: ارتفاع درجة الحرارة يسرع تشقق التآكل الناتج عن إجهاد الكلوريد (SCC) في الفولاذ المقاوم للصدأ الأوستنيتي. بالنسبة لخدمة مياه البحر فوق 60°C، يصبح 316L هامشيا—حيث تحدث أعطال SCC الموثقة عند 70–90°C حتى مع انخفاض الإجهاد. انتقل إلى Inconel 625 أو Hastelloy C-276 لتطبيقات مياه البحر الساخنة (مثل تصريف مياه التبريد من المبادلات الحرارية، محلول تحلية حرارية للحل). وعلى العكس، فإن مياه البحر الباردة (<15°م) أقل عدوانية؛ أداء 316 لتر في منصات القطب الشمالي البحرية يتجاوز منشآت بحر الشمال أو خليج المكسيك بنسبة 30–50٪ بسبب انخفاض حركية التآكل.

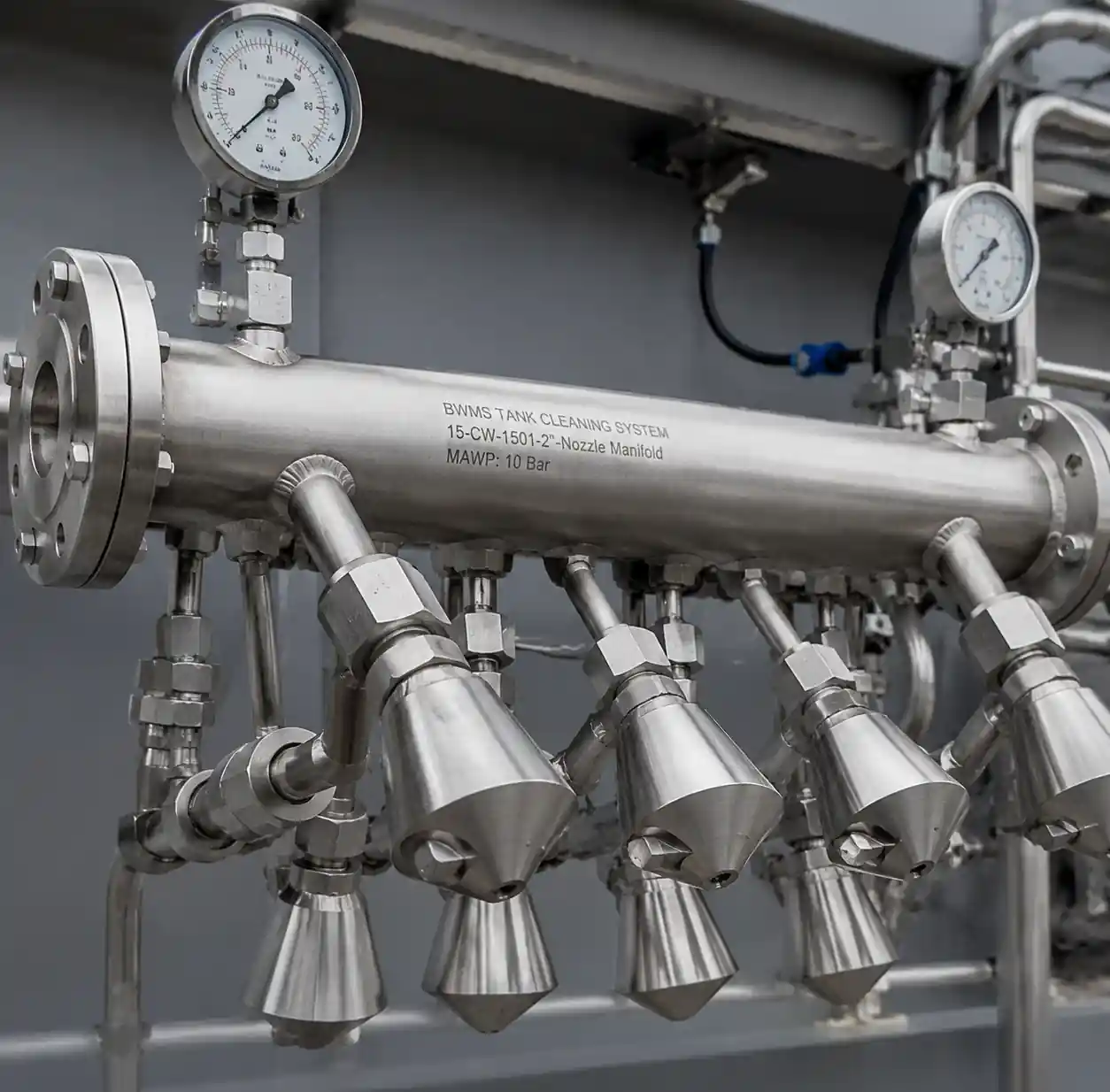

! 6-تركيب فوهة بحرية-ميدانية-صورة
8. الخاتمة
اختيار المواد يدفع الأداء طويل الأمد والتكلفة الإجمالية للملكية لفوهات الرش البحرية أكثر بكثير من نمط الرش أو سعة التدفق. إطار القرار الرئيسي:
للتعرض لضباب الملح الجوي مع تلامس متقطع مع مياه البحر (غسل السطح، أنظمة التبريد المعرض للعوامل الجوية، مساحات الآلات على متن السفينة): يوفر فولاذ مقاوم للصدأ بسعة 316 لتر مع تفريغ منظم للمياه العذبة عمر خدمة مقبولة من 3 إلى 5 سنوات بتكلفة معقولة.
للاتصال المباشر المستمر بمياه البحر (غسل خزان الصابورة، مكافحة حرائق مياه البحر، معالجة محلول التحلية): هاستيلوي C-276 أو إنكونيل 625 إلزامية لعمر الخدمة لأكثر من 5 سنوات. يتم تبرير علاوة تكلفة المواد البالغة 10–15× بإلغاء الصيانة غير المخططة، خاصة للمنشآت البحرية حيث تكون تكاليف الوصول إلى الموقع مرتفعة.
بالنسبة لمخلطات مياه البحر الكاشطة (ماء الحصى مع الرمل، محلول ملحي مع جزيئات مقشرة الحجر): يوفر سيراميك كربيد السيليكون أطول عمر للتآكل لكنه يتطلب تركيبا منخفض الصدمات مع تنظيم الضغط وعزل الاهتزاز. بالنسبة للمعدات المحمولة عالية الصدمات، يظل هاستلوي الخيار الأفضل رغم قصر عمر الاحتكاك.
أكثر خطأ في المواصفات شيوعا نواجهه: الاختيار الافتراضي لاستخدام "الفولاذ المقاوم للصدأ" دون التمييز بين 304 (غير مناسب للخدمة البحرية)، 316L (مقبول للتعرض للجو)، والسبائك الفائقة (المطلوبة لغمر مياه البحر). هذا الخيار الواحد للمادة يحدد ما إذا كانت الفوهات تدوم 18 شهرا أو 10 سنوات—وما إذا كانت ميزانية الصيانة تستهلك بسبب أعطال تفاعلية أو باستبدالات مخططة بشروطك.
للحصول على توصيات المواد الخاصة بالتطبيق، أو حسابات التدفق، أو نمذجة تكلفة الملكية الإجمالية لنظام الرش البحري الخاص بك، تواصل مع فريق هندسة التطبيقات البحرية لدينا مع معايير التشغيل الخاصة بك: تركيب وسط الرش، درجة الحرارة، الضغط، معدل التدفق، وبيئة التركيب.
