ما هي أفضل فوهة لتطبيقات مياه البحر: دليل المواد والأداء (2026)

فهرس المحتويات

1. المقدمة
2. [العوامل الحرجة لاختيار فوهة مياه البحر] (#critical العوامل)
3. مواد الفوهة المتوافقة مع مياه البحر
4. [اختيار نوع الفوهة للتطبيقات الشائعة] (#nozzle الأنواع)
5. اختيار خاص بالتطبيق
6. [أخطاء شائعة في التركيب والصيانة](#common أخطاء)
7. التكلفة الإجمالية للملكية
8. استكشاف المشاكل الشائعة في فوهة مياه البحر
9. الأسئلة الشائعة
10. الخاتمة

1. المقدمة

مياه البحر قاسية على المعدن. مع ~35,000 جزء في المليون إجمالي المواد الصلبة المذابة ومستويات الكلوريد حوالي 19,000 جزء في المليون، فإنه يستهلك معظم المواد الشائعة في الفوهة خلال أشهر. يزداد التآكل سوءا مع ارتفاع درجة الحرارة—كل درجة حرارة تبلغ 10°C تقريبا ضعف معدل التآكل لمعظم السبائك. يساعد هذا الدليل مهندسي العمليات ومصممي الأنظمة البحرية على اختيار الفوهات التي تبقى فعليا في مياه البحر، بناء على بيانات ميدانية من المنصات البحرية، ومحطات التحلية، وأنظمة التبريد البحري.

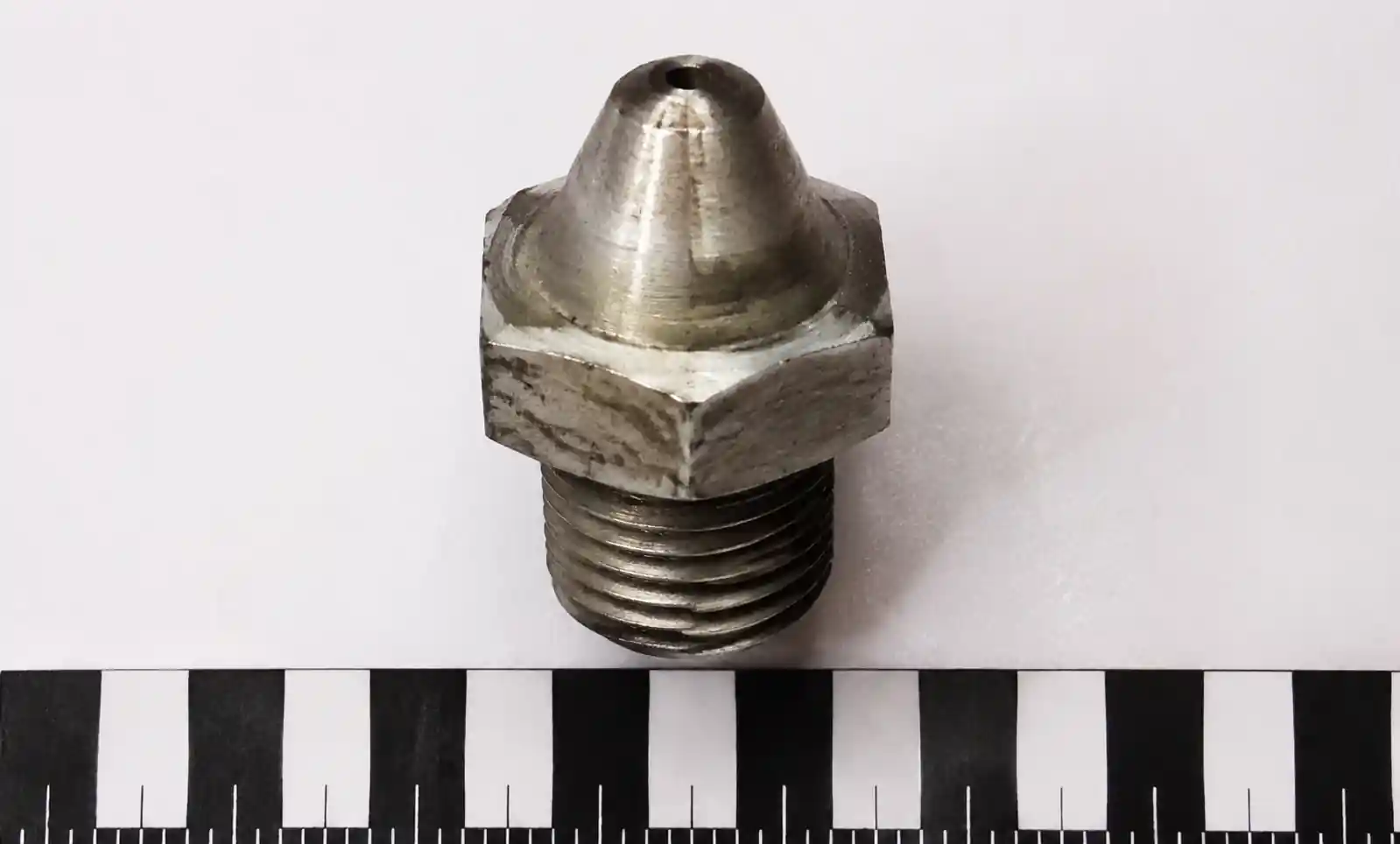

! اختبار تآكل فوهة الفولاذ المقاوم للصدأ 1-6 أشهر

2. عوامل حاسمة لاختيار فوهة مياه البحر

تركيز الكلوريد في مياه البحر حوالي 190× وهو الحد الأدنى لتشقق التآكل الناتج عن الإجهاد في 304 SS. لهذا السبب يفشل 304 SS خلال أسابيع، و316 SS يدوم فقط لبضع سنوات في مياه البحر الدافئة. الحفر والتآكل في الشقوق هي آليات الفشل الرئيسية. اختيار المواد أهم من نوع الفوهة عندما يتعلق الأمر بمياه البحر.

سرعة التدفق لا تقل أهمية عن المادة. لا يمكن لأغشية أكسيد الحماية أن تتشكل بسرعة كافية إذا تجاوزت السرعة حدودا معينة. بالنسبة لسبائك النحاس-النيكل، حافظ على سرعات السحب أقل من 2.5 م/ث. التيتانيوم يمكنه تحمل سرعة تصل إلى 10 م/ث، لكن التجويف سيظل يسبب ضررا إذا كانت انخفاضات الضغط مفرطة. وإذا كنت تستخدم وصلات ملولبة في مياه البحر، فإن شريط PTFE القياسي وأنابيب الدوب يحبس الماء في الخيوط ويخلق مواقع تآكل في الشقوق. استخدم أختام الوجه ذات الحلقة أو مجموعة الخيوط المبللة بدلا من ذلك.

3. مواد الفوهة المتوافقة مع مياه البحر: الأداء والتكلفة

316 SS مألوف ورخيص، لكنه يحفر في مياه البحر الدافئة (>20°C) خلال 6–18 شهرا. استخدمها فقط للمياه الباردة، أو تطبيقات دورات منخفضة الخدمة، أو عندما يكون الاستبدال المتكرر مقبولا. لقد رأينا 316 فوهة مروحة مسطحة من نوع SS تفشل بعد 2-3 سنوات من تبريد مياه البحر الاستوائية.

6 أشهر SS مثل 254 SMO لديه PRE (مكافئ مقاومة الحفرة = ٪Cr + 3.3×٪Mo + 16×٪N) فوق 42، مقابل 26 ل 316L. في مياه البحر الكاريبية عند درجة حرارة 28°م، تدوم فوهات 6Mo 10+ سنوات. علاوة التكلفة 3.5–4× تؤتي ثمارها بسرعة عند احتساب عمالة الاستبدال وفترات التوقف.

التيتانيوم من الدرجة 2 يشكل طبقة أكسيد ذاتي الشفاء حتى في مياه البحر الراكدة. قمنا بسحب فوهات التيتانيوم بخدمة مياه البحر المستمرة لمدة 15+ سنة — بدون تآكل قابل للقياس. إنه مكلف وليس كل الهندسة مجهزة، لكن لتطبيقات حرجة مثل أنظمة الفيضانات البحرية أو إخماد الحرائق البحرية، يستحق ذلك.

هاستيلوي C-276 مبالغ فيه لمياه البحر النقية، لكنه ضروري عند الحقن الكيميائي—أنظمة التحلية التي تحتوي على مضادات للتكاثر، أو مواد تخثر، أو أحماض. سعر السعر 8–12× يحدها على الفوهات الصغيرة والحرجة.

تقدم دوبلكس SS 2205 ضعف قوة الخضوع مقارنة بمحرك 316 SS ومقاومة ثقوب أفضل بكثير (PRE ~35). جيد لرؤوس الرش الهيكلية والفوهات ذات القطر الكبير. انتبه للحام—المناطق المتأثرة بالحرارة تحتاج إلى معالجة مناسبة لتجنب التآكل الموضعي.

كربيد السيليكون خامد لمياه البحر ويتآكل بشكل كبير. نستخدم إدخالات SiC لحقن مياه البحر في فيضانات النفط والغاز، حيث تؤدي المواد الكاشطة إلى تآكل الفوهات المعدنية خلال شهور. الهشاشة تعني التعامل الحذر—حيث أن الاصطدام أثناء الصيانة هو النمط الأساسي للعطل.

! 2-فوهة مسطحة-فوهة-رذاذ-نمط ماء-بحر

4. اختيار نوع الفوهة لتطبيقات مياه البحر الشائعة

فوهات المخروط الكاملة هي الحصان العامل الأساسي لتبريد مياه البحر—مكثفات محطات الطاقة، مبادلات الحرارة في المصافي، مبردات العمليات البحرية. حدد أنواع الريشة ذات التدفق المحوري بدلا من تصاميم غرفة الدوامة. تنتج هذه القطع أحجاما أكثر انتظاما ولديها مناطق تدوير داخلية أقل حيث يبدأ التلوث الحيوي.

فوهات المروحة المسطحة تخلق لوح رذاذ مستوي — مناسب لغسل الأوعية ودشات تطهير الطاقم. تصاميم الفتحات البيضاوية تتفوق على أنواع الريشة الداخلية في مياه البحر؛ تعني الميزات الداخلية الأقل مواقع شقوق وبقع تلوث. بالنسبة للأنظمة المتقطعة، يؤدي تدفق المياه العذبة قبل التوقف إلى إيقاف نمو بلورات الملح وترسيب البرنقيل في الفتحة.

فوهات المخروط المجوفة تنتج نمط رش على شكل حلقة. تستخدم في التبريد بالتبخير، وكبح الضباب، وبعض تطبيقات الخلط. تصميم غرفة الدوران يخلق سرعة دوران عالية، مما يجعلها حساسة للتآكل داخل الحجرة نفسها. استخدم إدخالات من التيتانيوم أو السيراميك في غرفة الدوامة، حتى لو كان الجسم 6Mo SS.

فوهات التذرية الهوائية تنتج رذاذات بحجم 10–100 ميكرون للتبريد أو الترطيب المتخصص. تراكم الملح هو المشكلة—حيث تترك قطرات ماء البحر المتبخرة ترسبات ملحية في ممرات الهواء. تصاميم الخلط الداخلية تسد بسرعة؛ أنواع الخلطات الخارجية أكثر تسامحا لكنها تحتاج إلى صيانة منتظمة. بالنسبة لعملية التذرير المستمر لمياه البحر، كان لدينا حظ أفضل مع الفوهات الهيدروليكية عالية الضغط (500–1000 رطل لكل بوصة مربعة) مقارنة بأنواع التذرير الهوائي.

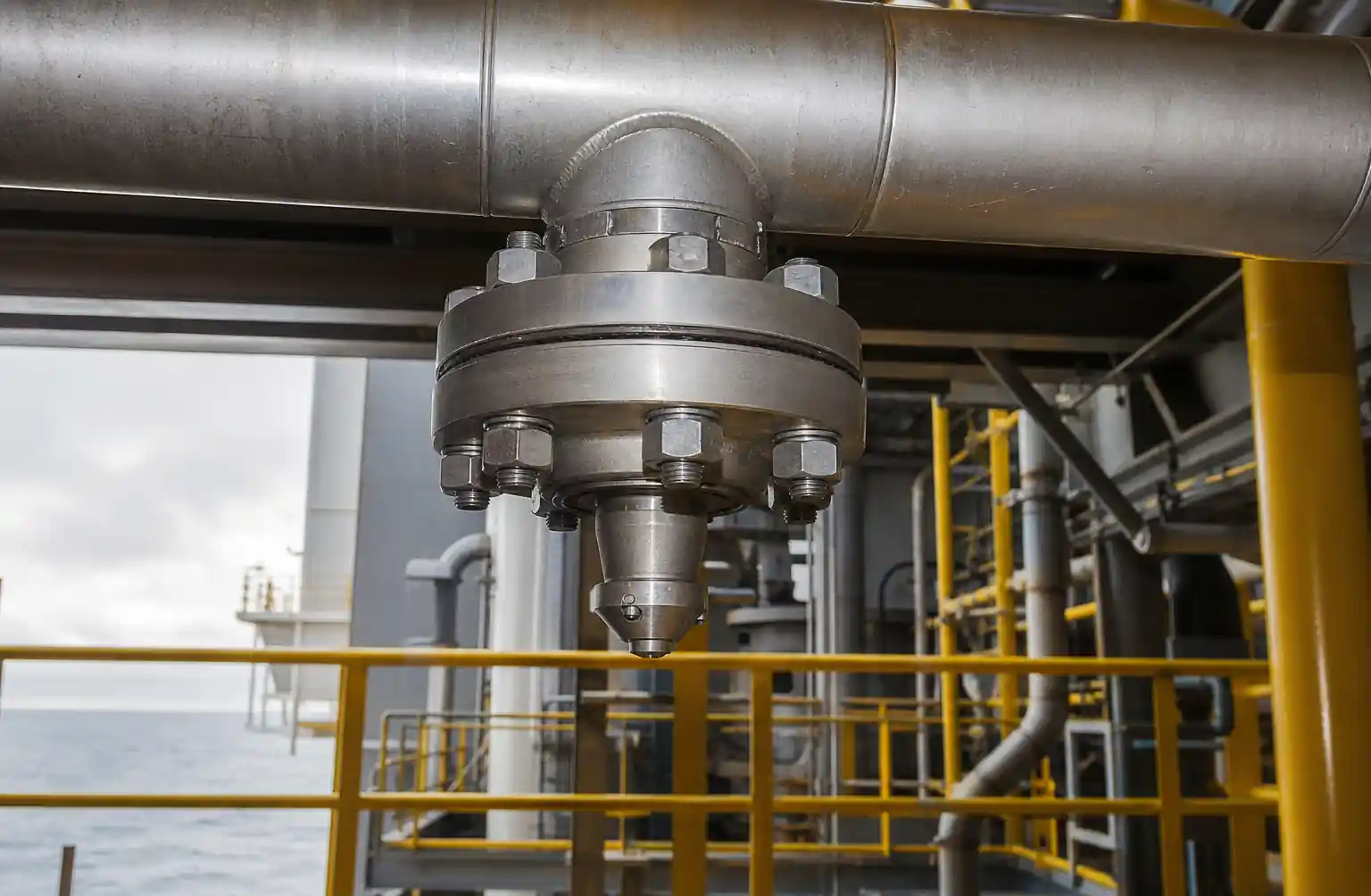

! 3-فوه-فوه-تيتانيوم-منصة بحرية

5. اختيار خاص بالتطبيق

أنظمة التبريد البحرية: مخروط كامل في 6Mo SS أو دوبلكس. أنواع الريشة ذات التدفق المحوري. الحجم مناسب لضغط 2–3 بار. خطط للفحص البصري ربع السنوي والتنظيف الكيميائي السنوي.

فيضان المنصات البحرية: فوهات حريق مخروطية كاملة من التيتانيوم أو 6Mo SS، فتحة ≥5 مم. اتجاه الأسفل للتصريف. أغسل بالماء العذب والهواء الجاف كل ثلاثة أشهر. الاختبار الوظيفي مرتين في السنة حتى لو كانت المعايير أقل من ذلك—يمكن أن يؤدي التلوث الحيوي إلى انسداد الفوهات بين الاختبارات السنوية.

معالجة التحلية المسبقة: لخلط التخثر/التلقط، استخدم المخروط الكامل أو الحلزوني في هاستلوي أو 6 أشهر SS. البيئة المختلطة بين مياه البحر والمواد الكيميائية تسرع التآكل إلى ما يتجاوز معدلات مياه البحر النقية. قم بتركيب الفوهات على بكرات قابلة للإزالة لتسهيل الفحص دون توقف النظام.

معالجة مياه الحصان: يفضل استخدام التيتانيوم—ماء البحر بالإضافة إلى الكلور/الهيبوكلوريت المتبقي يقتل 316 SS بسرعة. الدوبلكس مقبول إذا بقي الكلور المتبقي أقل من 0.5 جزء في المليون ودرجة الحرارة أقل من 30 درجة مئوية. لقد رأينا 316 حفرة SS تتعرض للحفر خلال <سنة واحدة عندما تجاوز الكلور الحر 2 جزء في المليون بشكل متواصل.

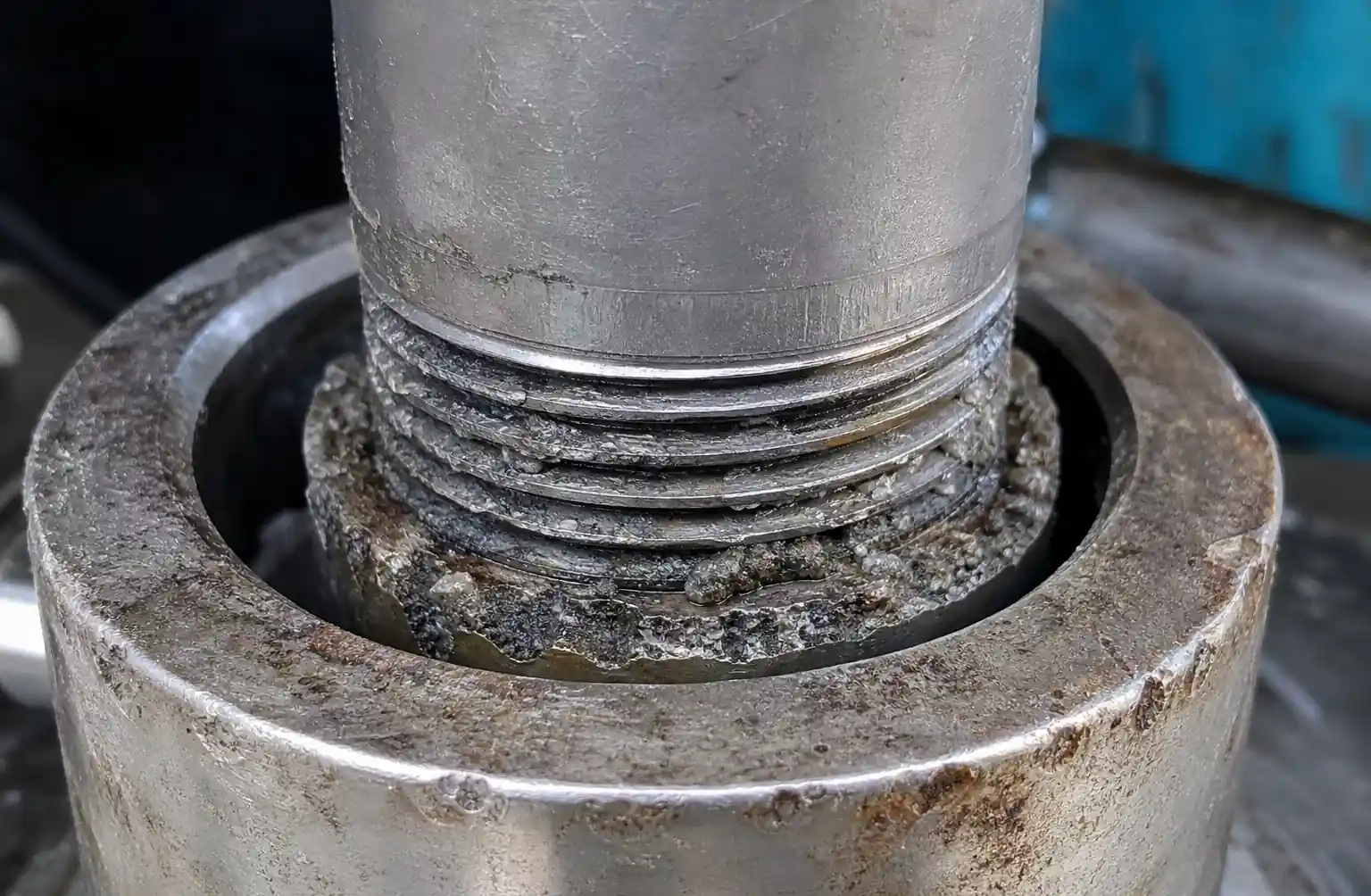

! 4-تآكل جلفاني-معادن مختلفة

6. الأخطاء الشائعة في التركيب والصيانة

الخطأ الأول: تجاهل حدود السرعة. يبلغ الحد الأقصى للسرعة 6 أشهر حوالي 4 م/ث؛ التيتانيوم حتى 10 م/ث. استخدم مخفضات مدببة عند مدخل الفوهة، وليس الانخفاض المفاجئ — الاضطراب يسرع التآكل.

الخطأ الثاني: استخدام مواد سدادة خيوط قياسية. مادة الأنابيب أو شريط PTFE تخلق مواقع تآكل في الشقوق. استخدم أختام الوجه على شكل حلقة O أو مجموعة الخيوط المبللة لتوصيلات مياه البحر.

الخطأ 3: عدم إجراء الغسل قبل الإيقاف. مياه البحر الراكدة في الفوهات والرؤوس خلال فترات الخمول مثالية للتلوث الحيوي وتسريع التآكل. يمكن لغسل المياه العذبة لمدة 5 دقائق قبل فترة توقف طويلة أن يطيل عمر الفوهة بمقدار 5–10 سنوات.

الخطأ 4: خلط معادن مختلفة. فوهة تيتانيوم صغيرة في رأس 316 SS كبيرة تخلق زوجا جالفانيا — 316 SS يتآكل أسرع عند التصل. استخدم الحشوات العازلة أو التزم باستبدال المكون الأقل نبلية بشكل متكرر.

الخطأ 5: مصفاة صغيرة الحجم. مياه السحب تحمل قناديل البحر، الأعشاب البحرية، الأصداف، الرمال. الفوهات ذات فتحات <5 مم تحتاج إلى مصفاة ذاتية التنظيف أوتوماتيكية ذات مساحة مفتوحة 40–60٪ وفتحات لا تقل عن 50٪ من حجم فتحة الفوهة.

! مخطط مقارنة المواد الخمسة من الفوهة

7. تكلفة الملكية الكلية: عندما تؤتي المواد الفاخرة ثمارها

العديد من المؤسسات تعتمد على 316 SS لأنه مألوف ورخيص. إليك ما يكلفه ذلك فعليا خلال 15 سنة:

مثال: نظام تبريد بحري مع 200 فوهة

سيناريو 6Mo يوفر 160,000 دولار—أي أقل بنسبة 44٪ من 316 SS خلال 15 سنة. سيناريو التيتانيوم يوفر 125,000 دولار—أي أقل بنسبة 34٪ من 316 SS. وهذا لا يشمل حتى تكاليف التوقف التي تم تجنبها (100,000–500,000 دولار يوميا للإنتاج البحري).

عندما يكون 316 SS مقبولا: مياه بحر باردة (<15°C)، دورة عمل منخفضة (<20٪ من الوقت)، سهولة الوصول للاستبدال، خدمة غير حرجة. عندما يكون SS لمدة 6 أشهر مثاليا: مهام مستمرة أو متكررة، مياه بحر دافئة (>20°C)، عمر خدمة متوقع من 10–15 سنة. هذه هي توصيتنا الافتراضية لمعظم تطبيقات تبريد ومعالجة مياه البحر.

عندما يكون التيتانيوم مبررا: تطبيقات عالية العواقب (إخماد الحرائق، تبريد العمليات الحرجة)، الصيانة ذات الوصول، التركيبات البحرية الحساسة للوزن، عمر خدمة متوقع 20+ سنة.

8. استكشاف المشاكل الشائعة في فوهة مياه البحر

زاوية الرش تضيق أو يصبح الرش غير منتظم: انسداد جزئي بسبب تبلور الملح، التلوث الحيوي، أو الطمي. أزلها ونظفها بنقع في الماء العذب ثم 5٪ حمض الستريك لمدة 30 دقيقة. إذا كان هناك ضرر واضح من التآكل، استبدلها بمواد أكثر مقاومة للتآكل.

تآكل سريع للفتحة (زيادة القطر >10٪ خلال <سنتين): المادة غير كافية، سرعة مفرطة، أو تجويف. الترقية إلى مادة ذات مستوى أعلى (6Mo → تيتانيوم، أو مادة من الفولاذ المقاوم للصدأ → SiC). تحقق من حدود سرعة المدخل. أضف ترشيح أعلى لإزالة المواد الكاشطة >50 ميكرون.

حفر أو ثقوب مرئية: اختيار المواد غير كاف لتركيز الكلوريد، أو درجة الحرارة، أو البيئة الكيميائية المختلطة. استبدلها بمادة PRE >40 (6Mo SS، دوبلكس، تيتانيوم، Hastelloy). قم بإزالة مواقع الشقوق باستخدام ختم الوجه بحلقة O بدلا من الوصلات الملولبة.

انسداد كامل بعد الإغلاق: استعمار الكائنات البحرية أو تبلور الملح. نفذ عملية الغسل قبل الإغلاق: 10–15 دقيقة في الماء العذب، ثم النفخ بالهواء المضغوط أو النيتروجين. يمنع اختبار التدفق الفصلي أثناء وضع الاستعداد الانسداد الكامل.

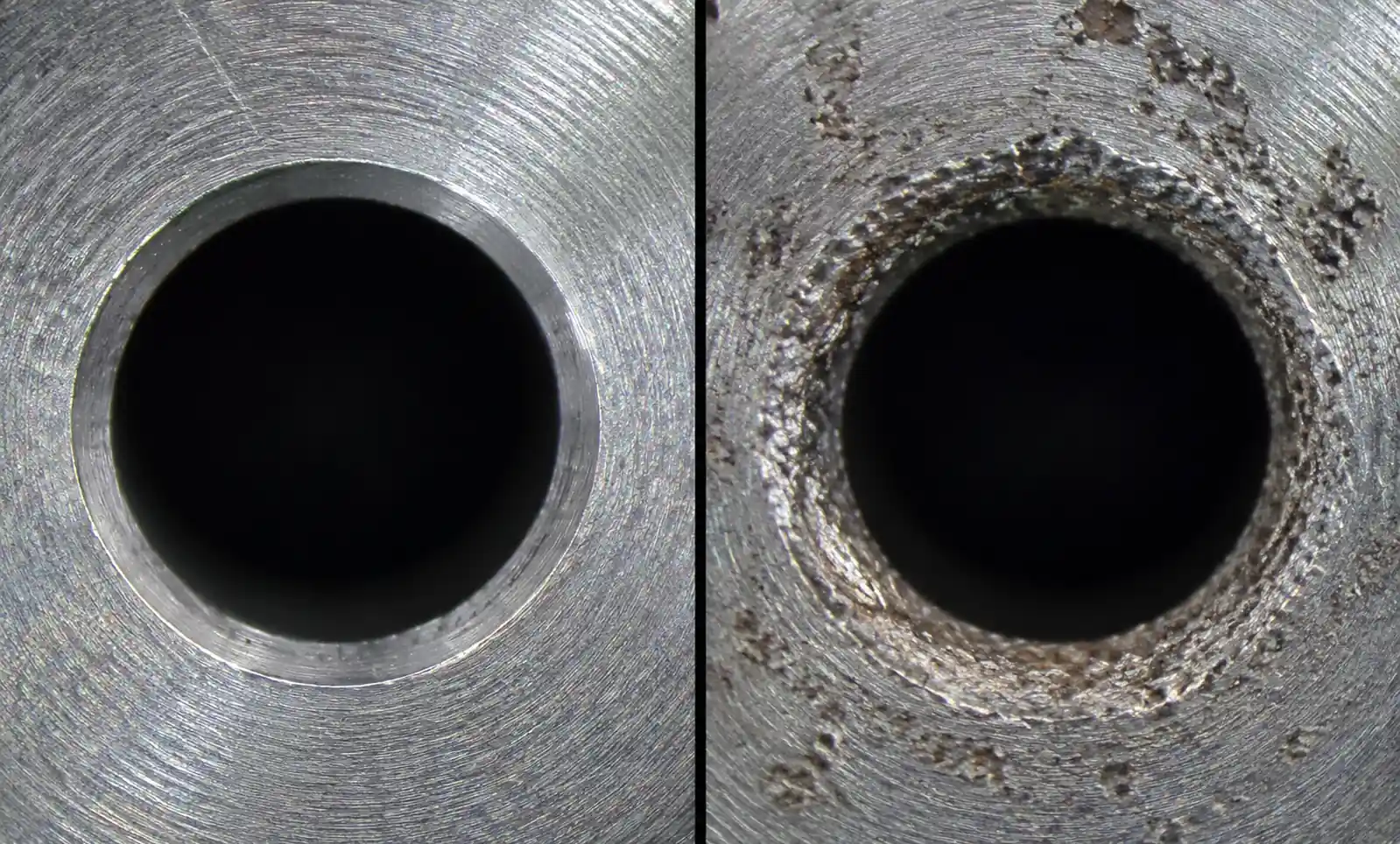

! مجهر 6-فوهة-فتحة-تآكل

9.الأسئلة الشائعة

هل 316 SS مقبولة لمياه البحر الباردة تحت 15°C؟

نعم، لكن مع بعض التحفظات. معدلات التآكل تنخفض تقريبا إلى النصف عند 15°C، مما يمدد عمرها إلى 5–7 سنوات. يبقى تآكل الشقوق عند الوصلات الملولبة خطرا حتى في المياه الباردة. إذا كان الاستبدال صعبا، استثمر في 6Mo SS على أي حال.

كيف أحسب تباعد الفوهات لأبراج تبريد مياه البحر؟

ابدأ بشرط رفض الحرارة لتحديد تدفق الكتلة. قسمها على التدفق المرغوب لكل فوهة (عادة 50–200 لتر/دقيقة). فوهات الفضاء بناء على زاوية الرش: S = 2 × H × tan(θ/2) × 1.1 لتداخل 100–120٪ عند ارتفاع التعبئة. تحقق من الفحص باستخدام ورق حساس للماء أثناء التكليف.

هل يمكنني استخدام فوهات بلاستيكية (PVDF، CPVC) لتوفير التكلفة؟

تتحمل تآكل مياه البحر وتكلف بنسبة 50–70٪ أقل من 6 أشهر من SS. لكن حدود درجة الحرارة (أقصى PVDF 135°C، CPVC كحد أقصى 95°C)، تدهور الأشعة فوق البنفسجية (عمر 5–8 سنوات تحت أشعة الشمس المباشرة)، والهشاشة الميكانيكية تجعلها مناسبة بشكل رئيسي للتطبيقات الداخلية. بالنسبة للبيئات البحرية الخارجية، اقبل دورات الاستبدال التي تستمر من 5 إلى 7 سنوات.

ما هي فترات الصيانة التي يجب أن أخطط لها؟

فحص بصري ربع سنوي، اختبار وتنظيف تدفق سنوي، فحص تفصيلي لمدة 3 سنوات مع قياس فتحة الفتحة. الأنظمة الحيوية (الحماية من الحرائق، دشات الأمان) تحتاج إلى اختبار وظيفي كل 6 أشهر.

كم مقدار فقدان التدفق الذي يشير إلى الاستبدال؟

استبدل عندما ينخفض التدفق بنسبة 15٪ عن الخط الأساسي عند ضغط ثابت، أو عندما يزداد الضغط المطلوب للحفاظ على التدفق بنسبة 20٪. هذا يعادل تقريبا 30٪ تقليل مساحة الفتحة. التطبيقات الحرجة: شد التدفق إلى 10٪ فقدان تدفق أو زيادة ضغط بنسبة 15٪.

10. الخاتمة

مياه البحر تقتل الفوهات. الخيار ليس ما إذا كانت ستتحلل—بل في مدى سرعتها. 316 SS هو اقتصاد زائف في خدمة مياه البحر الدافئة أو المستمرة. يعد 6Mo SS هو الأساس لمعظم التطبيقات، حيث يوفر عمر خدمة 8–12× بتكلفة تتراوح بين 3.5–4× بسعر 3.5–4. التيتانيوم مخصص للتركيبات الحرجة وسهولة الوصول إليها. وإذا كنت تستخدم 304 SS في مياه البحر، فأنت بالفعل تخسر المال.

بعيدا عن المواد، انتبه لحدود السرعة، تجنب الوصلات الملولبة قدر الإمكان، استغل التوصيل قبل الإيقاف، ولا تخلط المعادن. المواد الفاخرة تعوض تكاليفها خلال دورة الصيانة الأولى. عندما يتعلق الأمر بمياه البحر، يجب التصميم لمدة 15–20 سنة، وليس بأقل تكلفة أولية. الموثوقية وفترات التوقف التي تم تجنبها تبرر الاستثمار.
